Installation mécanique
Montage sur le moteur
4
EDK82ZMFBC-001 DE/EN/FR 7.0
69

H1_MechINS-E82ZMFB_BusIO
0
E82ZMFB004

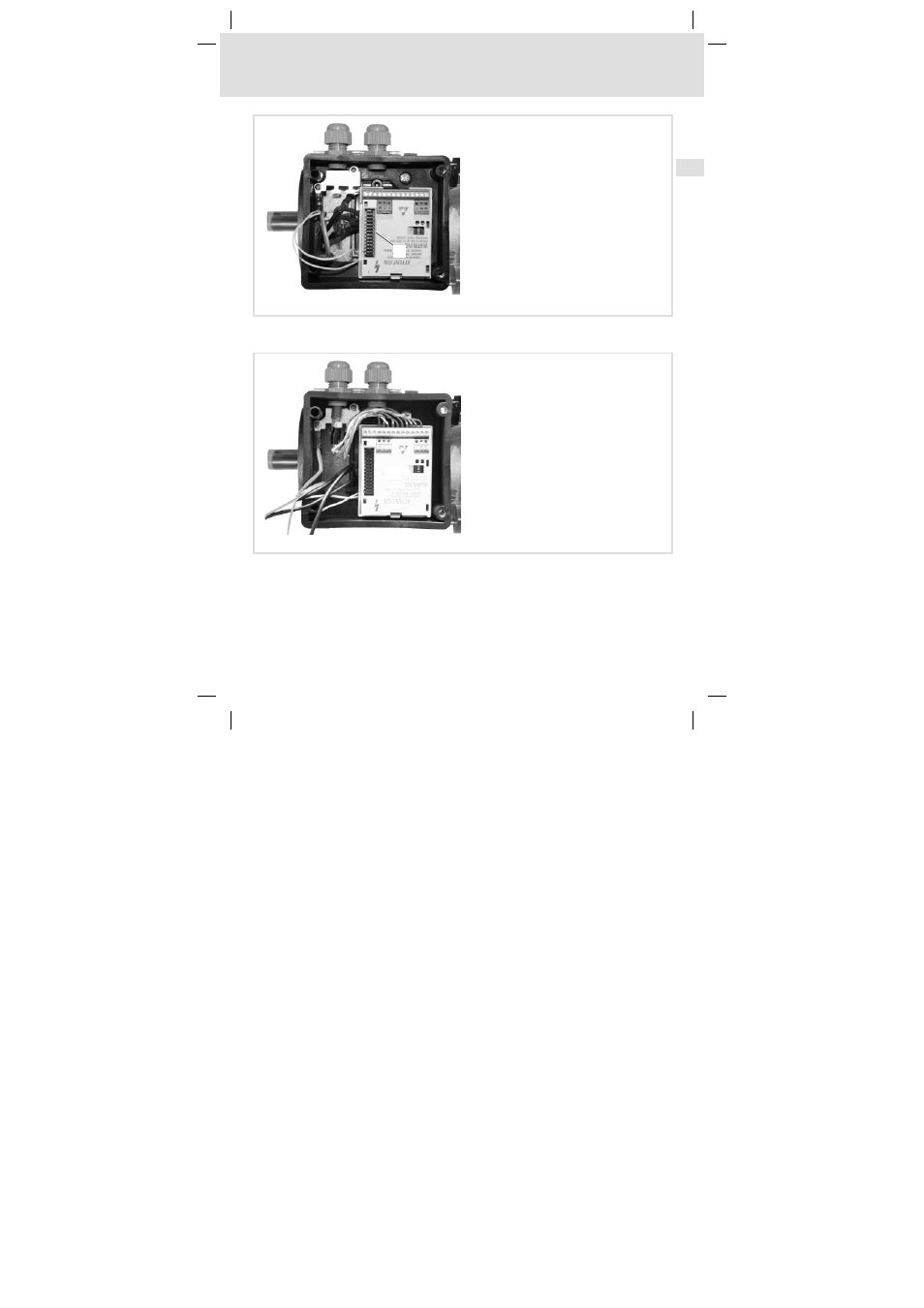

4. Encliqueter le module de fonction bus de terrain dans le cadre de fixation.
5. Retirer la protection du bornier enfichable
.
0
E82ZMFB005
6. Câbler le module de fonction bus de terrain.
– Dénuder le câble bus d’env. 10 cm.
– Positionner le blindage avec serre-câble sur la tôle de blindage.
– Câbler le module de fonction bus de terrain (voir instructions de montage
afférentes).
La borne 28 (blocage variateur) du module de fonction bus de terrain  n’est pas
activée. Le blocage variateur est activé via la borne 28 du module de fonction bus E/S.
