Elektrische Installation
Verdrahtung mit einem Leitrechner
EDKMF2178IB DE/EN/FR 6.0
19
l
H2 VerdrahtLeitrechner−Belegung_Steckerleiste_2178
Verdrahtung mit einem Leitrechner
{
Gefahr!
Eine zusätzliche Potenzialtrennung installieren, wenn eine sichere
Potenzialtrennung (verstärkte Isolierung) nach EN 61800−5−1 notwendig ist.
Hierzu kann z. B. eine Anschaltbaugruppe für den Leitrechner mit einer zusätzlichen Poten-
zialtrennung verwendet werden (siehe jeweilige Herstellerangaben).
Berücksichtigen Sie bei der Verdrahtung die Potenzialtrennung der Versorgungsspannung.
Die Versorgungsspannung liegt auf demselben Potenzial wie der Datenbus.
Über die 5−polige Steckerleiste mit Doppel−Schraubanschluss erfolgt
ƒ der Busanschluss (
^ 20);
ƒ die externe Spannungsversorgung (
CAN_L SHLD
V+
CAN_H
GND
120W
2178CAN003

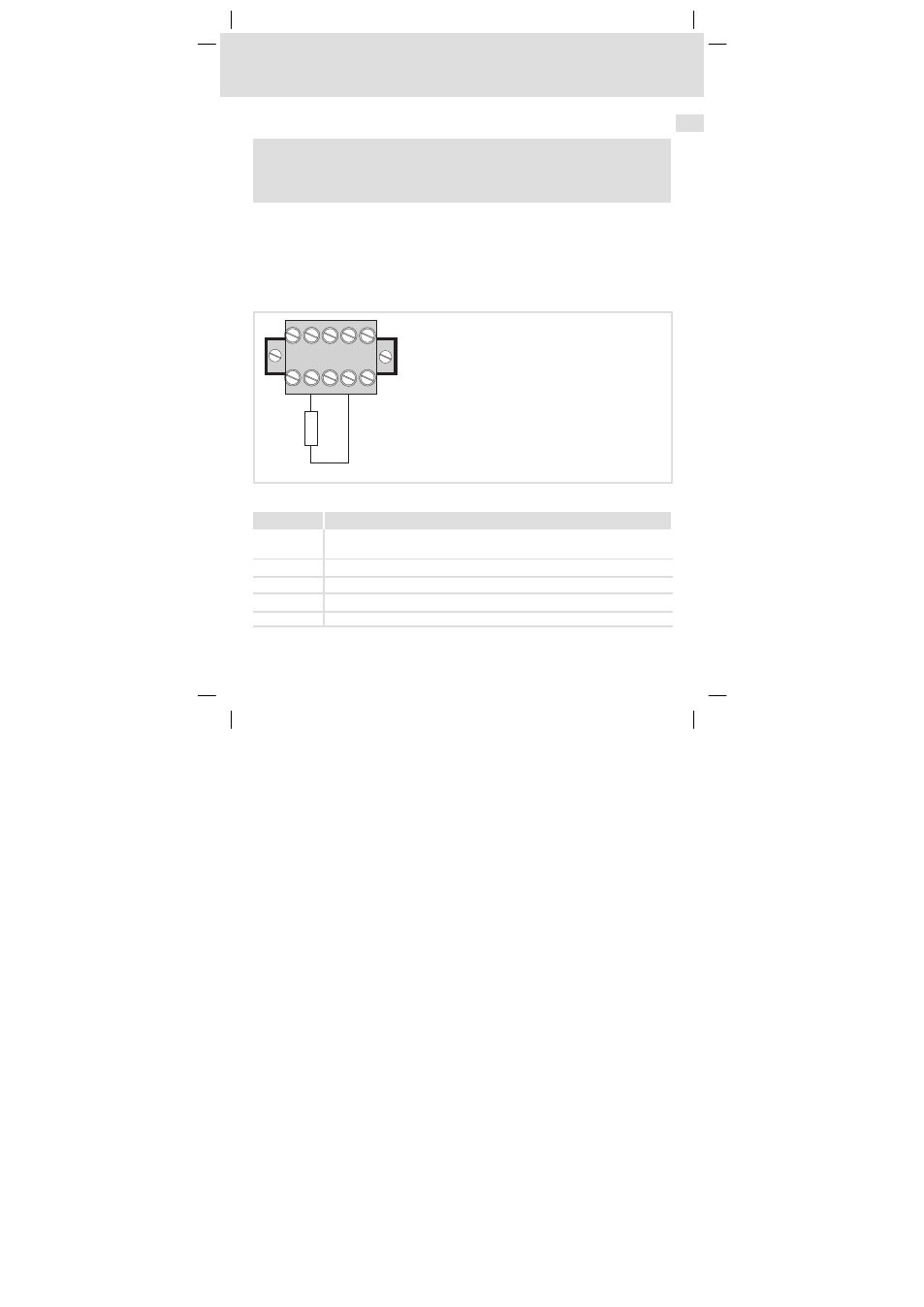

Abb. 3
5−polige Steckerleiste mit Doppel−Schraubanschluss
Bezeichnung
Erläuterung
GND
Bezugspotenzial für externe Spannungsversorgung
Anschluss CAN−GND
CAN_L
Datenleitung / Eingang für Abschlusswiderstand 120
W
SHIELD
Schirmung
CAN_H
Datenleitung / Eingang für Abschlusswiderstand 120
W
V+
Externe Spannungsversorgung
