Mise en service
Réglages pouvant être effectués à l’aide des interrupteurs DIP
7
EDKMF2178IB DE/EN/FR 6.0
105
l
H1inbet−HINW_Einst_aktivieren_KommModule
Réglage de l’adresse de nœud
1 2 3 4 5 6 7 8 910
OPEN
ON
OFF
Bd Address

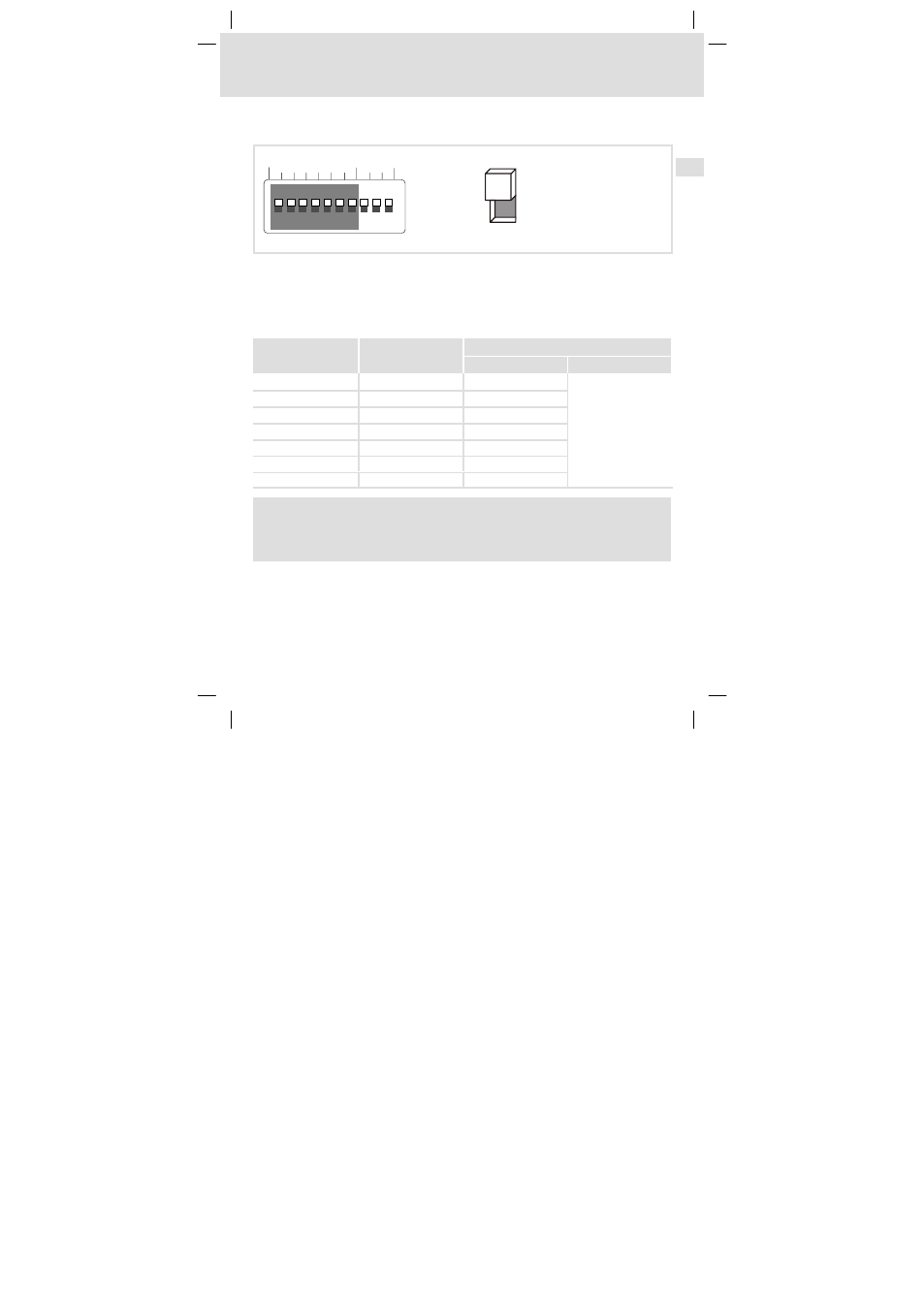

Fig. 5 Adressage via interrupteurs DIP
ƒ Si plusieurs appareils sont raccordés au bus CAN, les adresses de noeud définies
doivent être univoques.
ƒ L’adresse de noeud voulue se déduit de la somme des valeurs des interrupteurs DIP
en position ON (1...7).
Interrupteur Valeur affectée
Exemple
Position Adresse de noeud
1 64 OFF
16 + 4 + 2 + 1 = 23
2 32 OFF
3 16 ON
4 8 OFF
5 4 ON
6 2 ON
7 1 ON
)
Remarque importante !
Pour activer les modifications apportées aux réglages, couper brièvement
l’alimentation du module de communication.
