Vorbereitende Arbeiten
Codierung durch Einstellungen an den DIP-Schaltern
EDK2174DB DE/EN/FR 3.0
5

H2WichtHinw-CodierungDIP_de
Codierung durch Einstellungen an den DIP-Schaltern
Nehmen Sie die Frontplatte des CAN-Adressierungsmoduls ab, um die Baudrate und Gerä-
teadresse mit den DIP-Schaltern im Inneren des Adressierungsmoduls einzustellen.

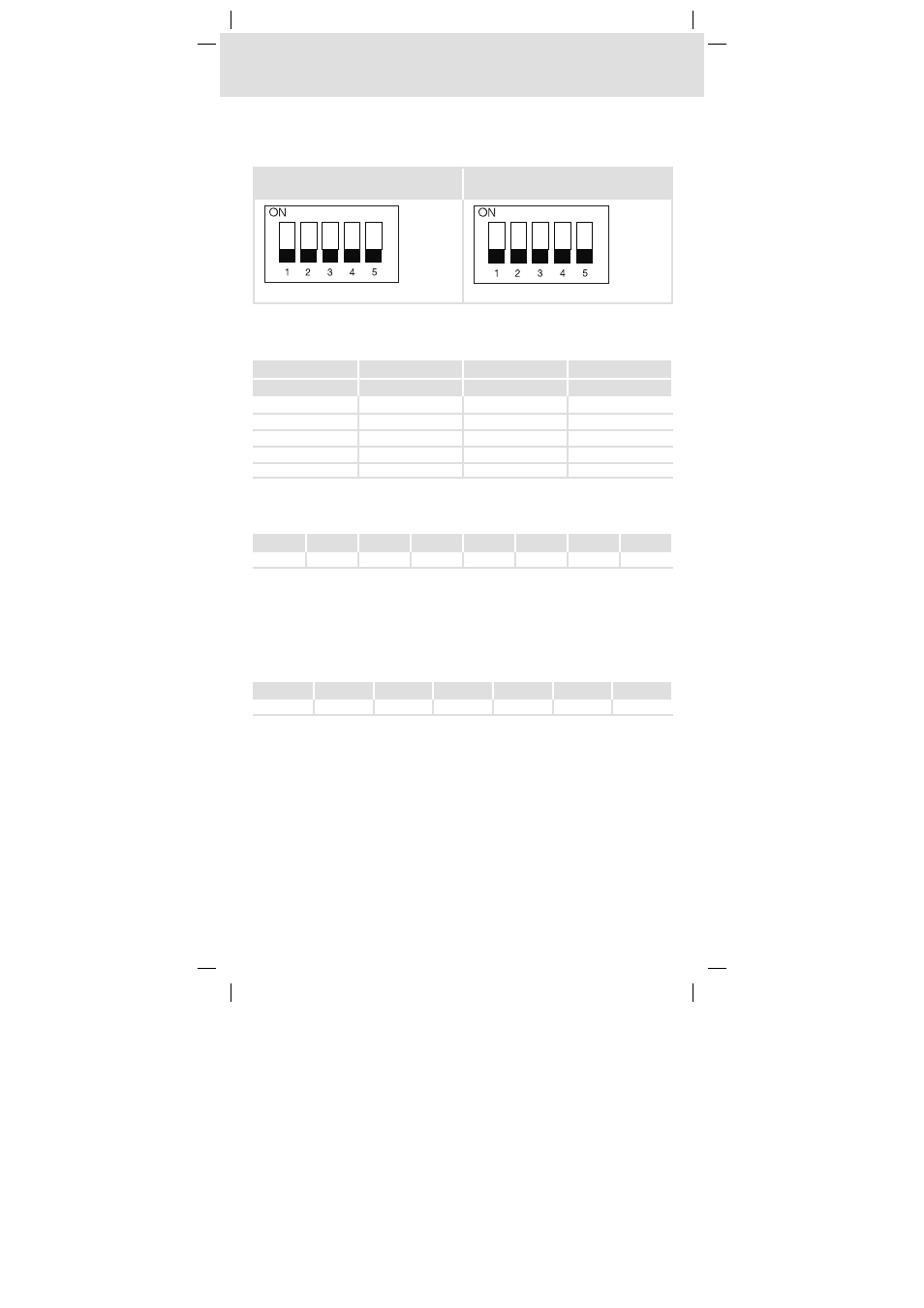

Linker DIP-Schalter
(S1L, S2L, S3L, S4L, S5L)
Rechter DIP-Schalter
(S1R, S2R, S3R, S4R, S5R)
2174CAN005
Baudrate einstellen
DieBaudratestellenSiemitdenSchalternS1L, S2LundS3Lein.DiezurEinstellungderBaud-
rate notwendigen Schalterstellungen können Sie aus folgender Tabelle ablesen:
Baudrate S1L S2L S3L
[kBaud]
500 OFF OFF OFF
250 ON OFF OFF
125 OFF ON OFF
50 ON ON OFF
1000 OFF OFF ON
Geräteadresse einstellen
Den Schaltern S4L und S5L sowie den Schaltern S1R bis S4R sind bestimmte Wertigkeiten
zugeordnet:
S4L S5L S1R S2R S3R S4R S5R
Wertigkeit 1 2 4 8 16 32 -
Zur Einstellung der Geräteadresse addieren Sie die Wertigkeiten so, dass die Summe gleich
der Geräteadresse ist. Die Schalter, deren Wertigkeit addiert wurde, stellen Sie dann auf
”ON”.
Beispiel:
Geräteadresse 27 einstellen
Die Summe der Wertigkeiten muss 27 ergeben: 1 + 2 + 8 + 16 = 27
Ö
Schalterstellung:
S4L S5L S1R S2R S3R S4R S5R
ON ON OFF ON ON OFF -
BefestigenSienachder Einstellungvon Baudrateund Geräteadressedie Frontplattewieder
am CAN-Adressierungsmodul.
