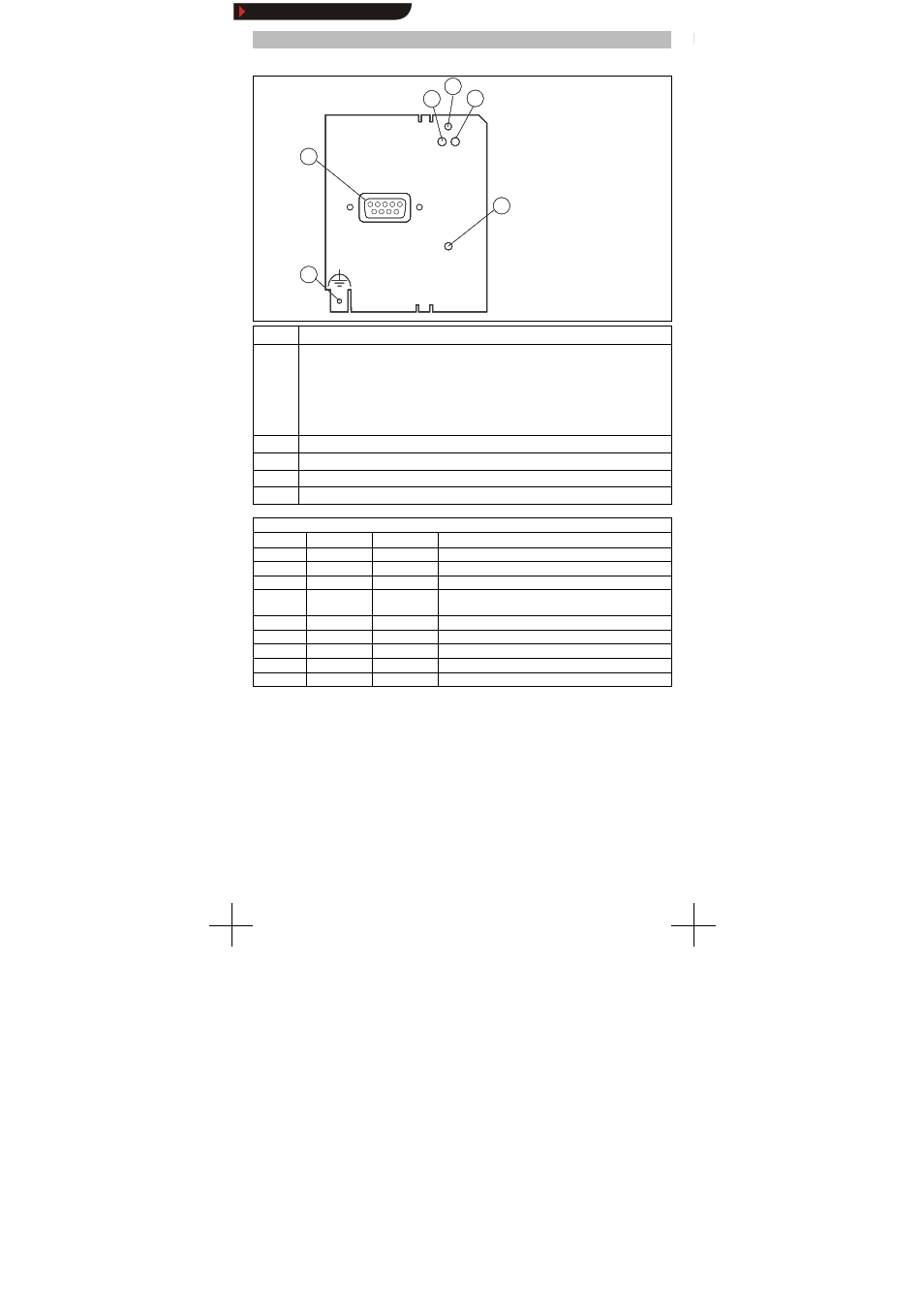

Frontansicht
MA2103FPI 1.0
- 2 -
FP-Interface
RS232
L
2103
1
2
3
4
5
6
FP-Interface
RS232
L
2103
1
2
3
4
5
6
FP-Interface
RS232
L
2103
1
2
3
4
5
6
FP-Interface
RS232
L
2103
1
2
3
4
5
6
2103FPIxxx
FP-Interface
RS232
L
2103
1
2
3
4
5
6
Pos.
Bezeichnung/Bedeutung
1
grüne LED der Spannungsversorgung des Kommunikationsmoduls 2103
AN:
Kommunikationsmodul 2103 ist mit Spannung versorgt und hat Verbindung zum
Antriebsregler bzw. zur Antriebs-SPS
AUS:
Kommunikationsmodul 2103 wird nicht mit Spannung versorgt.
Antriebsregler/Antriebs-SPS oder externe Spannungsversorgung ist ausgeschaltet.
2, 3
grüne und rote Drive-LED (DRIVE)
4
9polige SubD-Buchse für RS232-Schnittstelle
5
Befestigungsschraube für das Kommunikationsmodul 2103
6
Anschluß für zusätzliches PE-Schirmkabel
9polige SubD-Buchse für RS232-Schnittstelle
Pin
Bezeichnung
Ein-/Ausgang Erläuterung
1
-
-
unbenutzt
2
RxD
Eingang
Datenempfangsleitung RS232
3
TxD
Ausgang
Datensendeleitung RS232
4
DTR
Ausgang
Das DTR-Signal (Ausgang) hat keine Funktion (dauer-
haft auf + 7V logisch 0)
5
GND
-
Bezugspotential
6
DSR
Eingang
Das DSR-Signal (Eingang) hat keine Funktion
7
-
-
unbenutzt
8
-
-
unbenutzt
9
+ 5V
-
max. Ausgangsstrom 50 mA
