Installation électrique
Alimentation
6
EDK82ZAFPC-010 DE/EN/FR 6.0
93

H2_SpgVersorgg-Leg_Mindestverdraht
Alimentation externe

Remarque importante !
En cas d’alimentation externe et d’écarts importants entre les armoires
électriques, utiliser impérativement dans chacune d’elles un bloc
d’alimentation avec coupure de sécurité (”SELV”/”PELV”) séparé et conforme à
la norme EN 61800-5-1.
Une tension d’alimentation externe du module de communication est requise si la
communication par bus de terrain doit être maintenue en cas de coupure de l’alimentation
de l’appareil de base.

Remarque importante !
L’alimentation externe du module de fonction permet d’alimenter la
résistance d’extrémité du bus activée indépendamment de l’état de
fonctionnement de l’appareil de base. L’activité du bus est ainsi maintenue
même lorsque l’appareil de base est hors tension ou en panne.

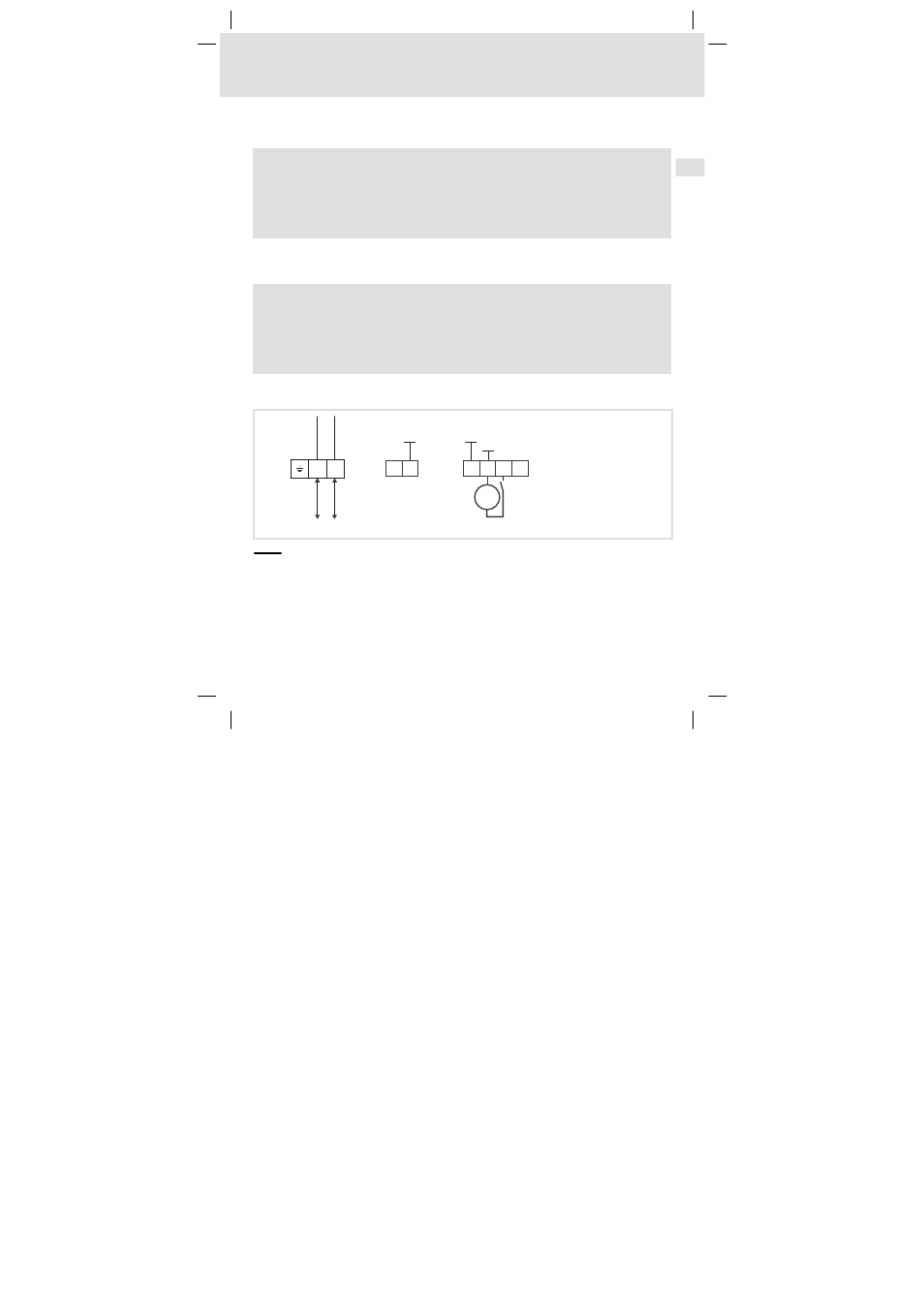

Alimentation externe avec une source de tension :
ƒ X3.3/28 (blocage variateur (CINH))
GND1 GND1
B 7 20 59
+20V
A 28 39 7
GND2
_
+
X3.1 X3.2 X3.3
T/R(A) T/R(B)
T/R(A) T/R(B)
E82ZAFP012
Câblage minimal nécessaire au fonctionnement
