Installation électrique
Raccordement à un maître
6
EDK82ZAFPC-010 DE/EN/FR 6.0
89

H2 VerdrahtLeitrechner-PBS_leitungsspezifikation
La structure du bus de terrain PROFIBUS est présentée dans une vue d’ensemble.
8200 vector
+
E82ZAFPC010
8200 vector
+
E82ZAFPC010
8200 vector
+
E82ZAFPC010
3 3 3
1
2 2 2
0 m 1200 m
E82ZAFP005

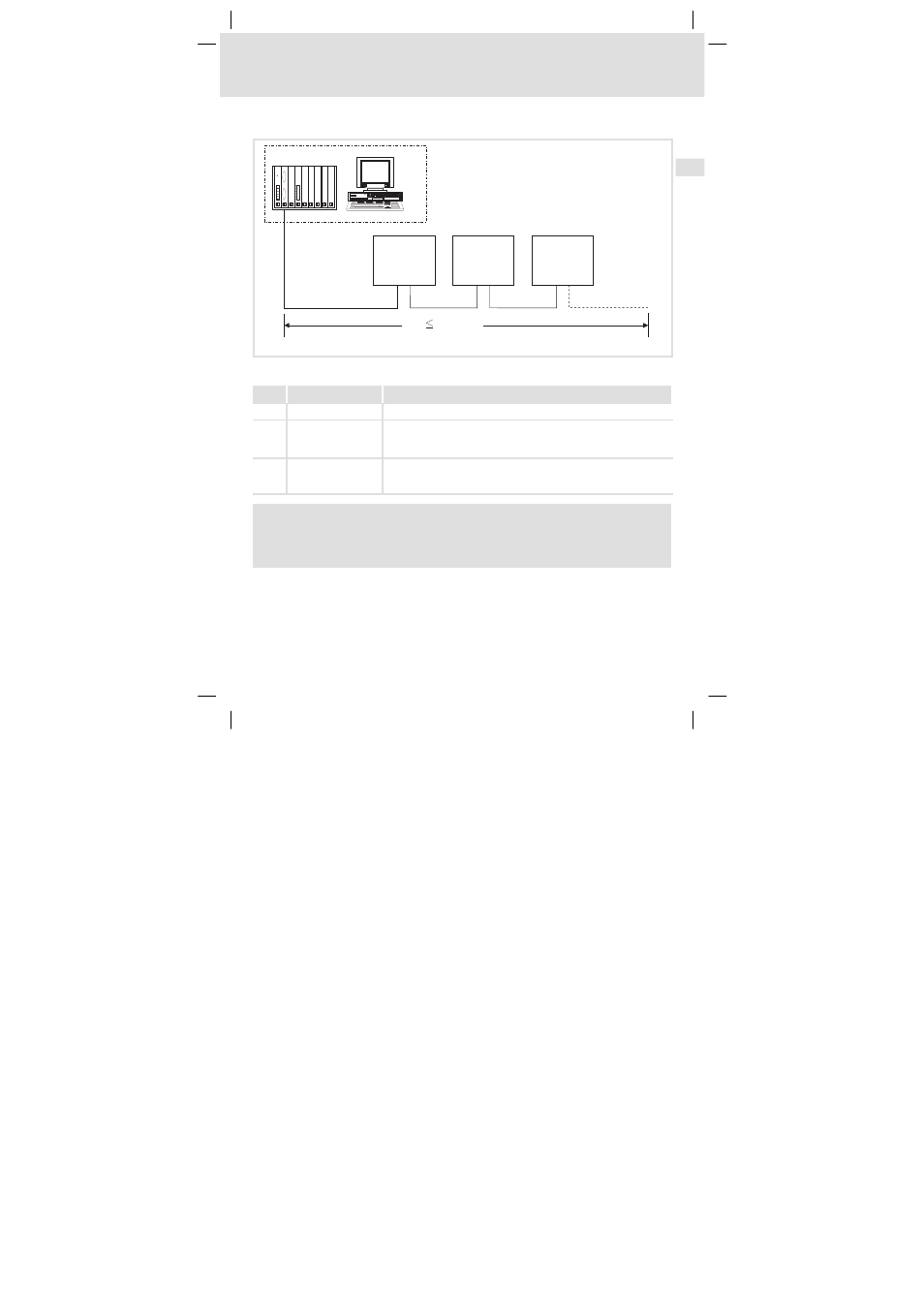

Fig. 1 Exemple : PROFIBUS avec câblage RS485 (sans répétiteur)
N° Composant Remarque
1 Maître Exemple : PC ou API avec interface maître PROFIBUS
2 Câble bus Relie l’interface maître PROFIBUS aux modules de fonction.
La vitesse de transmission dépend de la longueur du câble bus
(91).
3 Esclave PROFIBUS Appareil de base (79) utilisable avec le module de fonction
Activer les résistances d’extrémité de bus au niveau du premier et
du dernier participant au bus (102).

Remarque importante !
En cas d’utilisation d’un répétiteur, le nombre de participants pouvant
communiquer via PROFIBUS est limité а 125.
