Cablaggio dei moduli aggiuntivi
Moduli funzione
6

286 EDK94SH366 DE/EN/FR/ES/IT 3.1
6.2 Moduli funzione
Utilizzare questi moduli nello slot ; MXI1 o ;MXI2 †MMI †MSI.
Frequenza pilota

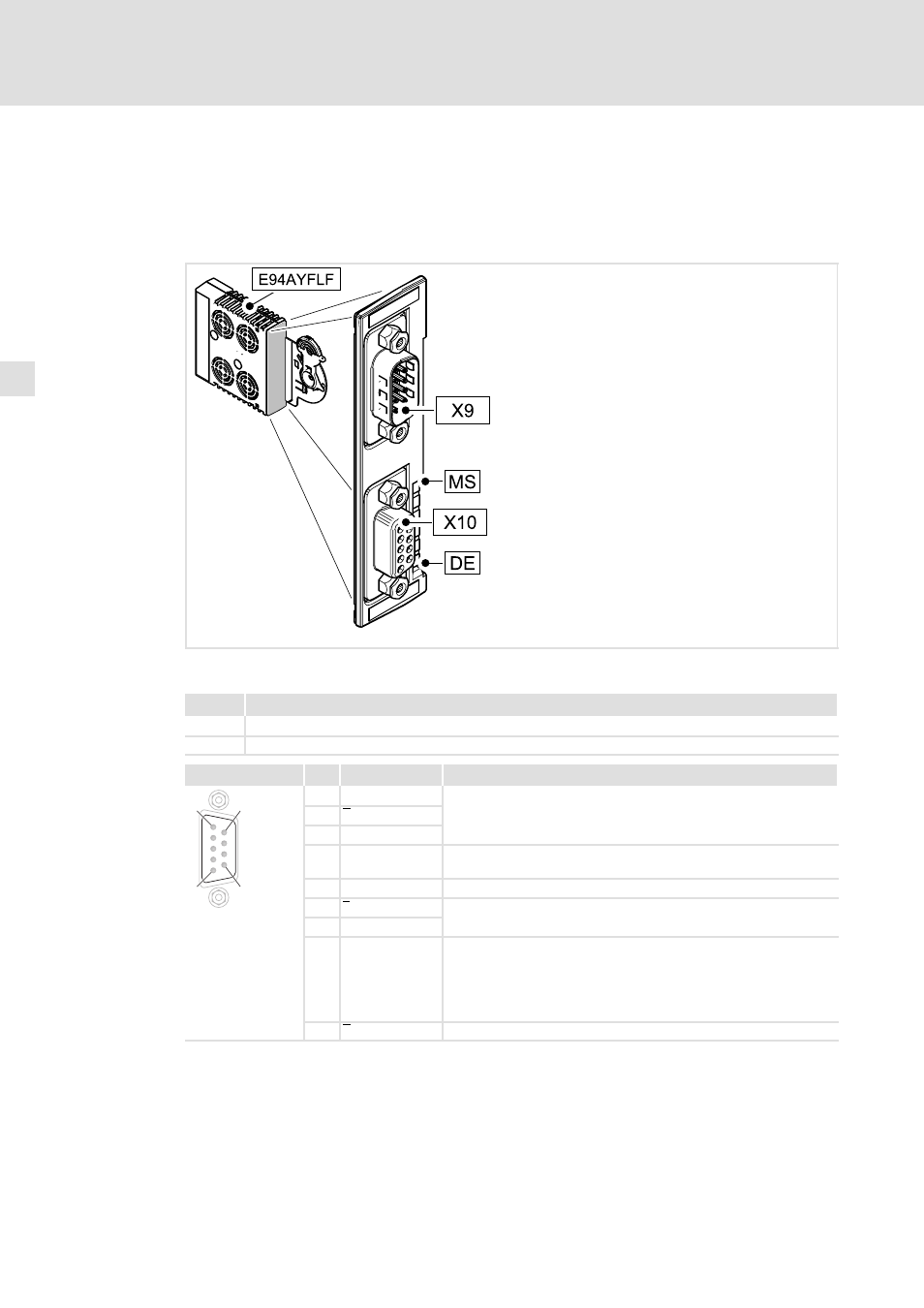

E94AYFLF004
Collegamenti
Pos. Descrizione
X9 Ingresso frequenza pilota, connettore maschio Sub-D a 9 poli
X10 Uscita frequenza pilota, connettore femmina Sub-D a 9 poli
X9 Pin Siglatura Spiegazione
1 6
5 9
1 B
Segnale di ingresso TTL dall’encoder o emulazione encoder 2 A
3 A
4 +5 V Alimentazione controllata per encoder
(è necessario utilizzare Pin 8 = Sense)
5 GND -
6 Z
Segnale di ingresso TTL dall’encoder o emulazione encoder
7 Z
8 La funzione di questo cavo deve essere impostata nel modulo asse:
z
S
z Lc
z E
z
Sense (cavo sensore per controllo tensione di alimentazione,
impostazione Lenze)
z Lamp control
z Enable
SUBD09010
9 B Segnale di ingresso TTL dall’encoder o emulazione encoder
