DUMMY_NUM_Reset−KommModul Demontage

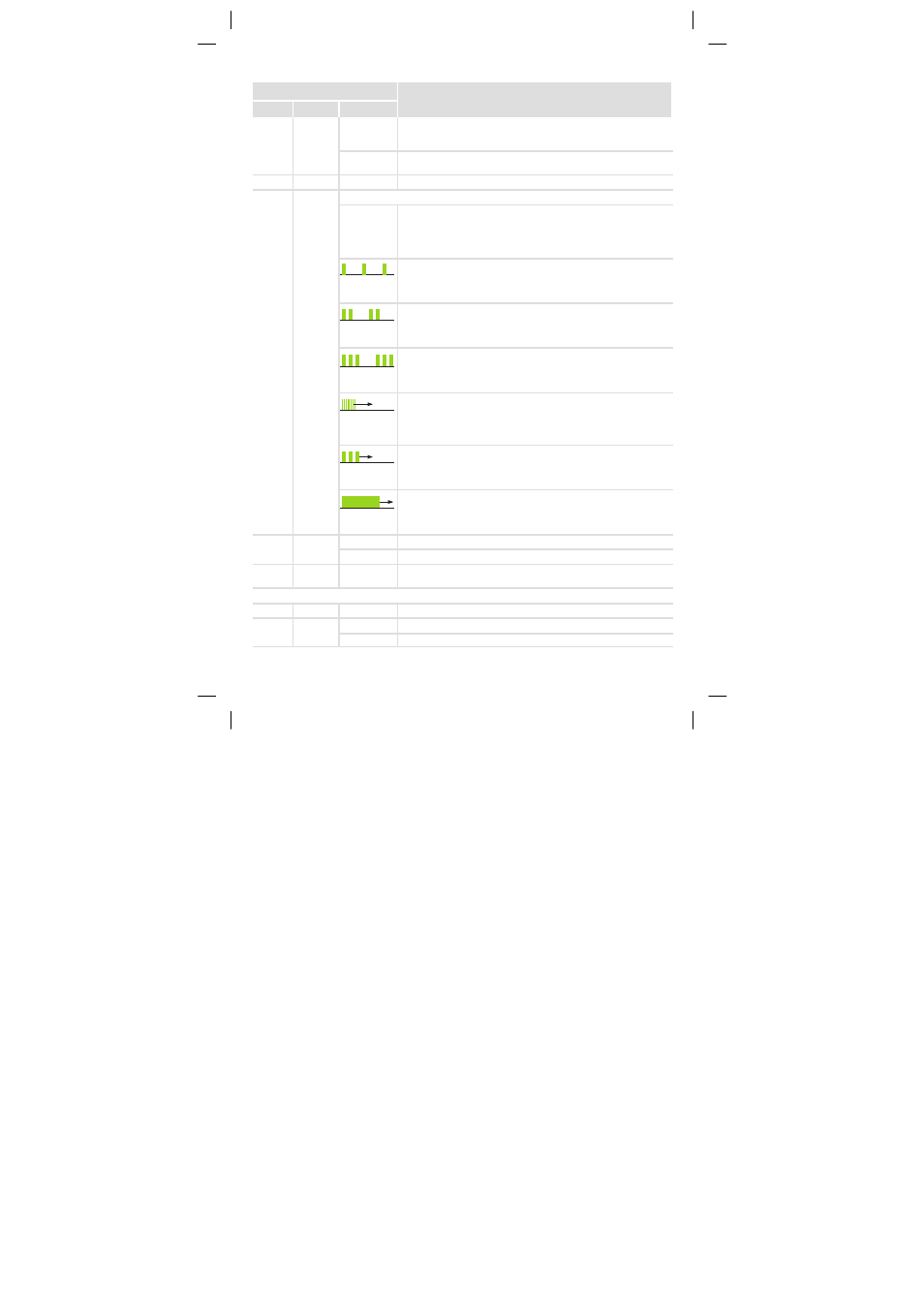

Anzeigen
LED
Beschreibung Pos. Farbe Zustand
MS grün blinkt Kommunikationsmodul ist mit Spannung versorgt, hat aber keine Verbindung
zum Grundgerät (Grundgerät ist ausgeschaltet, in der Initialisierungsphase
oder nicht vorhanden).
an Kommunikationsmodul ist mit Spannung versorgt und hat Verbindung zum
Grundgerät.
ME rot an Es liegt ein Fehler im Bereich des Kommunikationsmoduls vor.
BS grün Die LED−Funktionen werden durch die NMT−Statemachine gesteuert.
aus EPL−Netzwerk ist nicht aktiv
(LED aus)
EPL−Zustand:
NMT_GS_OFF, NMT_GS_INITIALISATION,
NMT_CS_NOT_ACTIVE / NMT_MS_NOT_ACTIVE
EPL−Netzwerk in der Initialisierungsphase.
(LED blitzt innerhalb einer Sekunde einmal auf)
EPL−Zustand:
NMT_CS_PREOPERATIONAL_1 / NMT_MS_PREOPERATIONAL_1
EPL in der Initialisierungsphase mit zyklischen Verkehr.
(LED blitzt innerhalb einer Sekunde zweimal auf)
EPL−Zustand:
NMT_CS_PREOPERATIONAL_2 / NMT_MS_PREOPERATIONAL_2
EPL−Teilnehmer wartet auf das Startsignal.
(LED blitzt innerhalb einer Sekunde dreimal auf)
EPL−Zustand:
NMT_CS_READY_TO_OPERATE / NMT_MS_READY_TO_OPERATE
EPL−Teilnehmer hat keinen EPL−Master gefunden und ist in der Betriebsart
"BASIC−Ethernet".
(LED blinkt mit einer Frequenz von 10 Hz)
EPL−Zustand:
NMT_CS_BASIC_ETHERNET
EPL−Teilnehmer im Zustand "Stopped". Warten auf Ausschalten.
(LED blinkt mit einer Frequenz von 2,5 Hz)
EPL−Zustand:
NMT_CS_STOPPED
EPL−Teilnehmer in der Betriebsphase
(LED ist dauerhaft an)
EPL−Zustand:
NMT_CS_OPERATIONAL / NMT_MS_OPERATIONAL
BE rot aus Es liegt kein Fehler vor.
an Es liegt ein Fehler vor.
DE rot an Das Kommunikationsmodul wird vom Grundgerät nicht akzeptiert (siehe
Hinweise in der Anleitung zum Grundgerät).
Signalisierung am Anschluss X211 bzw. X212:
− rot an Ethernet−Kollision liegt vor.
− grün an Ethernet−Verbindung ist vorhanden.
blinkt Ethernet−Verbindung mit aktiver Datenkommunikation
