Lenze E94AYCEC - Manual (Page 30)

EDK94AYCEC DE/EN/FR/ES/IT 1.0
30
l
DUMMY_NUM_Reset−KommModul Demontage
0Fig. 0Tab. 0
Contenido del suministro
Pos. Descripción
Módulo de comunicación E94AYCEC, ETHERNET Powerlink (CN)
Instrucciones para el montaje
Conexiones
Pos. Descripción
X250 Conexión para la alimentación externa del módulo de comunicación
Ejecución: Conector enchufable, con conexión bipolar atornillable
X251 Conexión para ETHERNET Powerlink
Ejecución: Conector RJ45 según IEC 60603−7, con LEDs integrados
X252

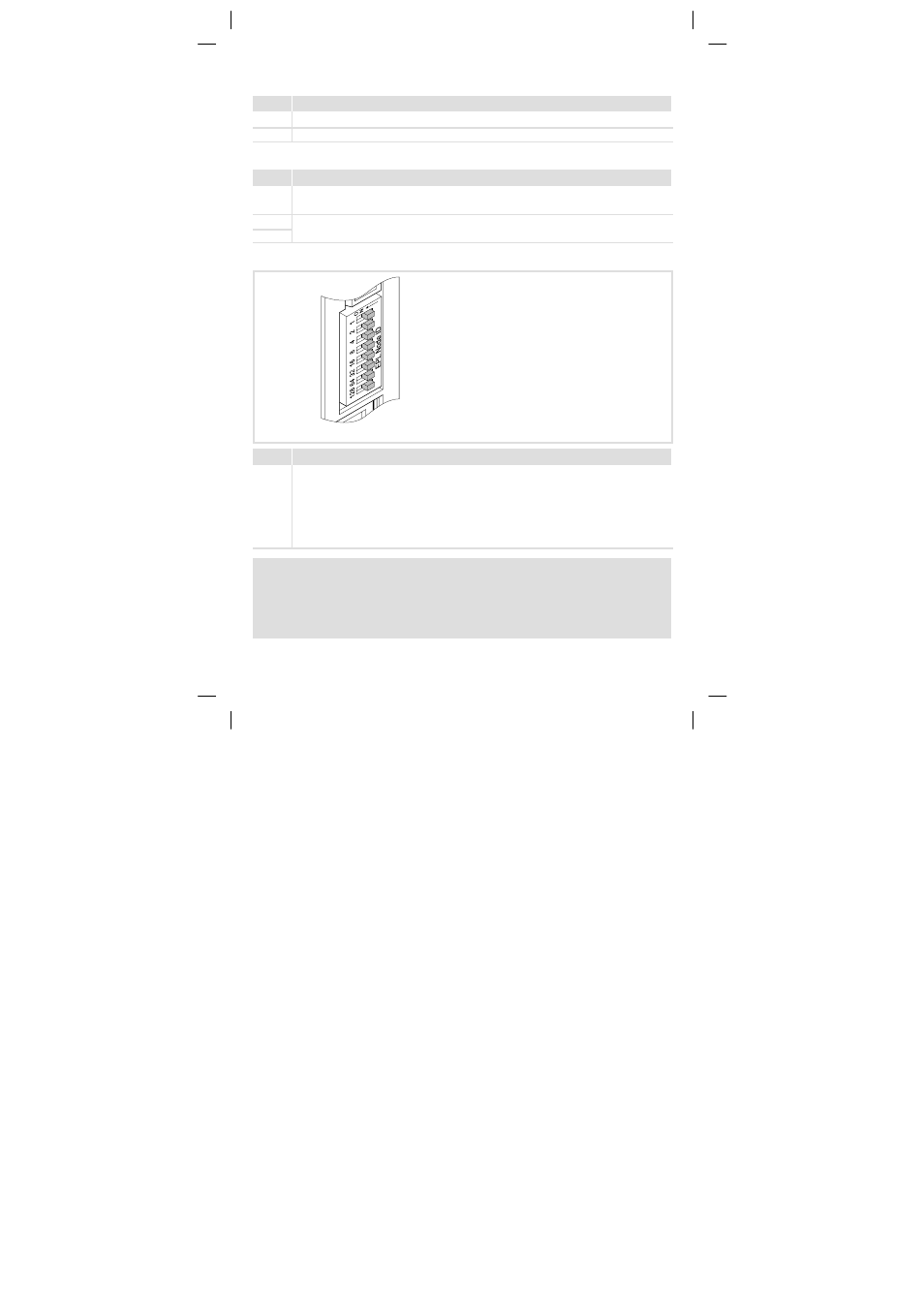

Interruptor DIP
E94YCEP001D
Pos. Descripción
S233 Direccionamiento del usuario:
La dirección de nodos resulta de la suma de todos los interruptores colocados en la posicón
"ON".
l Ejemplo: Interruptor 32, 8, 4 = ON W Dirección = 44
l Rango de dirección:
1 ... 100 con E94AYCEP como Maestro
1 ... 239 con Maestro distinto
)
¡Aviso!
La configuración Lenze de todos los interruptores es OFF.
Tenga en cuenta las informaciones para el ajuste de la dirección de nodo en el
manual de comunicación ETHERNET Powerlink.
