Descripción del producto
Datos de conexión
l
52
EDK94AZCDM DE/EN/FR/ES/IT 1.0
3.4

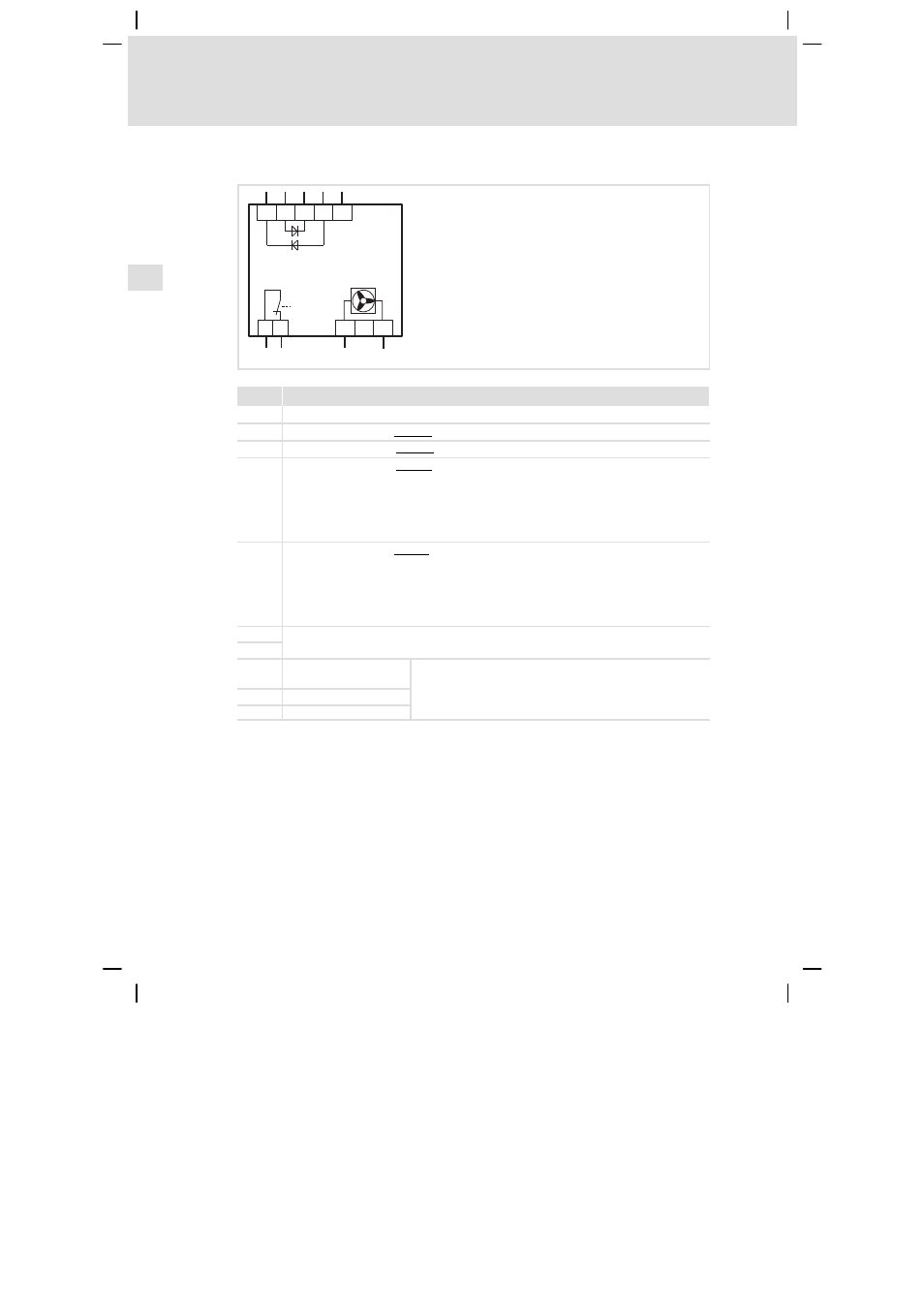

Datos de conexión
E94AZCDMxxx
5
4
-A2
+K1
3
+A1
-K2
1 2
J
+
E94AZCDM002
Pos.
Descripción
+
Conexión PE
−K2
Voltaje del DC bus −UG desde el servoconvertidor 9400 (E94ASxE0864 ... E94ASxE6954)
+A1
Voltaje del DC bus +UG desde el servoconvertidor 9400 (E94ASxE0864 ... E94ASxE6954)
+K1
Voltaje del DC bus +UG hacia el
servoconvertidor 9400:
l
E94ASxE0024 ... E94ASxE0594
l
E94AMxE0024 ... E94AMxE0594
l
E94APxE0024 ... E94APxE0594
l
E94ARxE0024 ... E94ARxE0594
−A2
Voltaje del DC bus −UG hacia el
servoconvertidor 9400:
l
E94ASxE0024 ... E94ASxE0594
l
E94AMxE0024 ... E94AMxE0594
l
E94APxE0024 ... E94APxE0594
l
E94ARxE0024 ... E94ARxE0594
1
Interruptor térmico (se abre a 90 °C)
2
3
Conexión de ventilador
de 24 V
Únicamente disponible en el módulo de diodos
E94AZCDM100
5
GND
4
No ocupado
