Betriebsanleitung Elektronisches Handrad HKB
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]

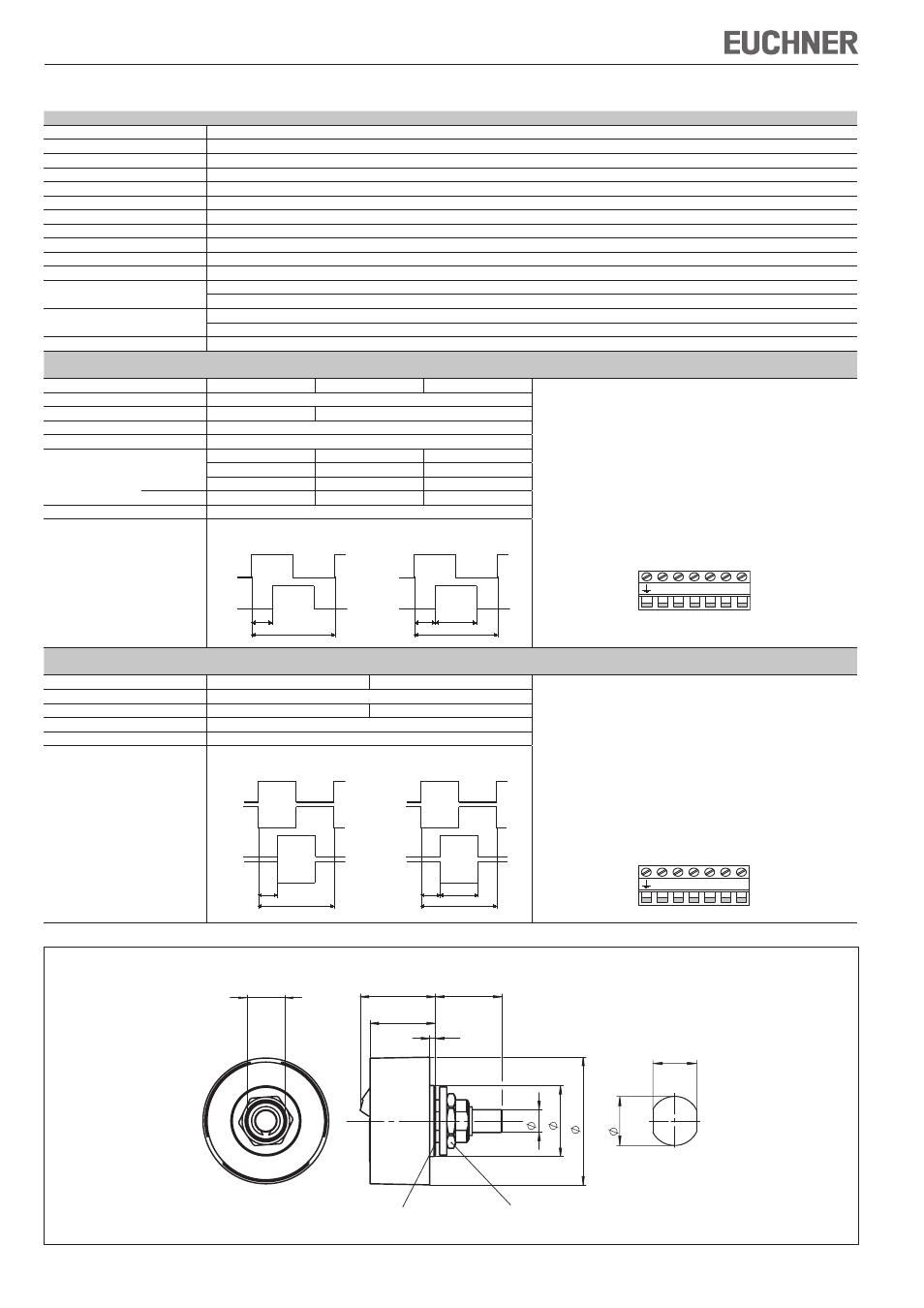

Bild 2: Maßzeichnung Handrad HKB
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr
.
© EUCHNER GmbH + Co. KG
103470-04-05/09 (Originalbetriebsanleitung)
15,5
13,8
13,5
23
26,5
45
23,4
8
2
25
Technische Daten
Parameter Wert
Impulse pro Umdrehung 2 x 25 oder 2 x 100
Raststellungen 100
Gehäusewerkstoff Aluminium
Masse (ohne Einstellrad) 95 g
Magnetische Rastung 0,04 ... 0,06 Nm
Wellenbelastung axial, max. 25 N
Wellenbelastung radial, max. 40 N
Lebensdauer mechanisch, min. 5 x 10 6 U
Betriebstemperatur 0 °C ... +50 °C
Lagertemperatur -20 °C ... +50 °C
Luftfeuchtigkeit, max. 80 % (Betauung unzulässig)
Schutzart frontseitig nach EN 60529 / IEC 529 IP 65
nach NEMA 250-12
Widerstandsfähigkeit gegenüber
Vibrationen
Schwingungen (3 Achsen) DIN/IEC 68-2-6
Schock (3 Achsen) DIN/IEC 68-2-27
EMV-Schutzanforderungen gemäß CE EN 61000-6-2, EN 61000-6-4
Ausgangsschaltung
Gegentakt
Ausgangsstufe
G05 G12 G24 Anschlussbelegung
Schraubklemme 7-polig
Adernquerschnitt
0,08² ... 1,5²
(AWG 22 ... 16)
Anzugsdrehmoment
max. 0,25 Nm
Zu verwenden sind
Kupferleiter mit einer
Temperaturfestigkeit
von 75°C
U
B
0V A B
Ausgangssignale A, B
Betriebsspannung U
B
DC 5 V ± 5 % DC 10 ... 30 V
Betriebsstrom ohne Last, max. 80 mA
Ausgangsspezifikationen
Ausgangsspannung.
HIGH (1), min. 4,0 V / 0 mA 4,9 V / 0 mA –
3,4 V / 5 mA 3,9 V / 5 mA –
3,0 V / 20 mA 3,6 V / 20 mA U
B
- 3 V / 20 mA
LOW (0), max. 1,3 V / 15 mA 1,3 V / 15 mA 3 V / 20 mA
Ausgangsstrom je Ausgang, max. 20 mA
Ausgangssignale
25 Impulse
90°
360°
A
B
100 Impulse
200 µs 400 µs
800 µs
A
B
Ausgangsschaltung
RS422
Ausgangsstufe
A05 A12 Anschlussbelegung
Schraubklemme 7-polig
Adernquerschnitt
0,08² ... 1,5²
(AWG 22 ... 16)
Anzugsdrehmoment
max. 0,25 Nm
Zu verwenden sind
Kupferleiter mit einer
Temperaturfestigkeit
von 75°C
U
B
0V A B /A /B
Ausgangssignale A, /A, B, /B
Betriebsspannung U
B
DC 5 V ± 5 % DC 10 ... 30 V
Betriebsstrom ohne Last, max. 80 mA
Ausgangsspezifikationen entsprechend RS422A
Ausgangssignale
25 Impulse
90°
360°
A
/A
B
/B
100 Impulse
200 µs 400 µs
800 µs
A
/A
B
/B
Dichtung SW17
Schalttafelausschnitt
