Mode d’emploi pour les interrupteurs de sécurité NM..AV/AL
Utilisation conforme
Les interrupteurs de sécurité de la série NM..AV et
NM..AL (axe charnière) sont utilisés comme
composants de systèmes de commande qui
remplissent des fonctions de sécurité (notamment
pour des protecteurs ou en tant qu’indicateurs de
position).
Les interrupteurs de sécurité de la série NM répondent
aux prescriptions EN 60947-5-1 Annexe K et satisfont
aux exigences des organismes professionnels
concernant les machines, les installations et la
protection des personnes.
Avant d’utiliser des interrupteurs de sécurité, il est
nécessaire d’effectuer une analyse d’appréciation du
risque sur la machine selon
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN ISO 14121, Sécurité des machines, appréciation
du risque
IEC 62061, Sécurité des machines - Sécurité
fonctionnelle des systèmes de commande
électriques, électroniques et électroniques
programmables relatifs à la sécurité.
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service doivent
être respectées, en particulier
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
EN 60204-1, Equipement électrique des machines.
Important :
L’utilisateur est responsable de l’intégration de
l’appareil dans un système global sécurisé. Ce
dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008, le
niveau de performance ou Performance Level (PL)
peut diminuer lorsque plusieurs appareils sont
raccordés en série l’un à la suite de l’autre.
Si le produit est accompagné d’une fiche technique,
les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d’emploi.
Consignes de sécurité
Les interrupteurs de sécurité remplissent une
fonction de protection des personnes. Le montage
ou les manipulations non conformes peuvent
engendrer de graves blessures.
Les éléments de sécurité ne doivent pas être
contournés (pontage des contacts), déplacés,
retirés ou être inactivés de quelque manière que
ce soit.
Tenez compte en particulier des mesures de
réduction des possibilités de fraude selon
EN 1088:1995+A2:2008, paragr. 5.7.
Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.
Fonction
Voir diagramme de commutation
Montage
Les interrupteurs de sécurité doivent être disposés
de manière à éviter toute modification involontaire
de leur position.
Pour remplir ces conditions :
Les éléments de fixation doivent être fiables et leur
dévissage ne doit pouvoir être effectué qu’à l’aide
d’un outil.
Fixer l’interrupteur de sécurité de façon permanente.
Pour les applications de sécurité (positionnement
fixe), monter l’interrupteur à l’aide de vis M5x30.
Afin d’assurer un fonctionnement normal :
Relier le levier d’actionnement de l’interrupteur de
sécurité à l’axe charnière du protecteur ou l’insérer
dans la charnière.
Relier le levier d’actionnement de l’interrupteur de
sécurité à la partie mobile du protecteur (par ex. la
porte) de façon permanente.
Placer l’axe d’actionnement de manière à ce que
l’angle de rotation lors de l’actionnement soit au
moins de 25°
+5° (obtention de l’ouverture des
contacts selon les exigences, voir fig. 6)
Protection contre les influences ambiantes
La condition pour garantir une fonction de sécurité
durable et parfaite est de protéger la tête
d’actionnement contre la pénétration de corps
étrangers (ex. : copeaux, sable, grenailles, etc.).
En cas de laquage, couvrir la tête d’actionnement et
la plaque signalétique !
Pour le nettoyage des interrupteurs de sécurité,
utiliser uniquement des produits de nettoyage
exempts de solvants !
Eléments de commutation et fonctions de
commutation
Figure 2 : Eléments de commutation et fonctions de
commutation
Figure 3 : Ouverture de l’interrupteur de sécurité
Raccordement électrique
Tenir compte, pour le choix du matériau isolant
ou des conducteurs, de la température élevée
régnant à l’intérieur du boîtier (selon les
conditions de fonctionnement) !
Pour que l’utilisation soit conforme aux exigences
de
, une alimentation ou un transformateur
de classe 2 doit être utilisé conformément à
UL1310 ou UL1585. Une source d’alimentation
basse tension conforme à la norme UL508 Tab-
leau 32.1 peut également être utilisée.
Percer l’ouverture du presse-étoupe souhaitée.
Monter le presse-étoupe M16 x 1,5 avec le type
de protection correspondant.
Section de conducteur 0,34 mm
2 ... 1,5 mm².
Pour l’affectation des contacts, voir fig. 2.
Serrer les vis de connexion au couple de 0,5 Nm.
Veiller à l’étanchéité à l’entrée du câble.
Fermer le couvercle de l’interrupteur et le visser.
Contrôle fonctionnel
Lorsque le protecteur est ouvert, l’interrupteur
de sécurité doit être actionné dans chacune des
positions du protecteur (protection contre les
dépassements).
Contrôler la fonction de sécurité dans les circuits
de sécurité.
La machine doit s’arrêter lorsque l’interrupteur
de sécurité est actionné.
La machine ne doit pas démarrer lorsque
l’interrupteur de sécurité est actionné.
Contrôle du fonctionnement mécanique
Contrôler la mobilité de l’élément d’actionnement.
Contrôle du fonctionnement électrique
Actionner l’interrupteur et contrôler la fonction de
commutation.
Contrôle et entretien
En cas d’endommagement ou d’usure, il est né-
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement.
Le remplacement de composants ou de sous-
ensembles n’est pas autorisé !

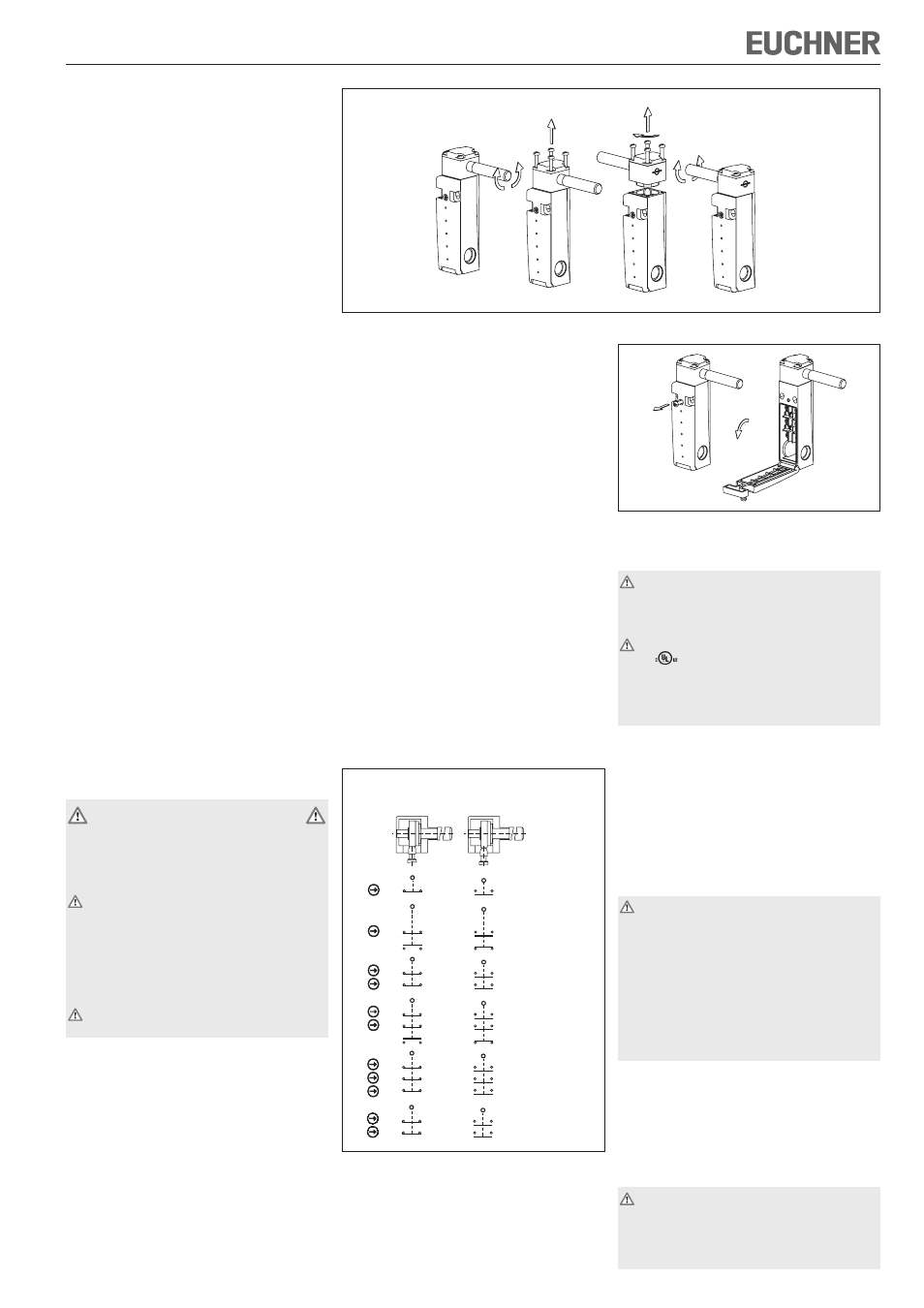

Figure 1 : Changement de la direction d’actionnement
