EUCHNER STAxxx - Manual (Page 9)

Mode d’emploi pour les interrupteurs de sécurité STA...
0,5
<40>
30
h
v
144
41,5
35,5
190
22
4
30
<46,5>
16,3
M20x1,5 (3x)
4 19
19
h
v
0,5 35,5
45,5
30
194
4
9
16
4
M = 1,5 Nm
0,5
4
Connecteur RC18

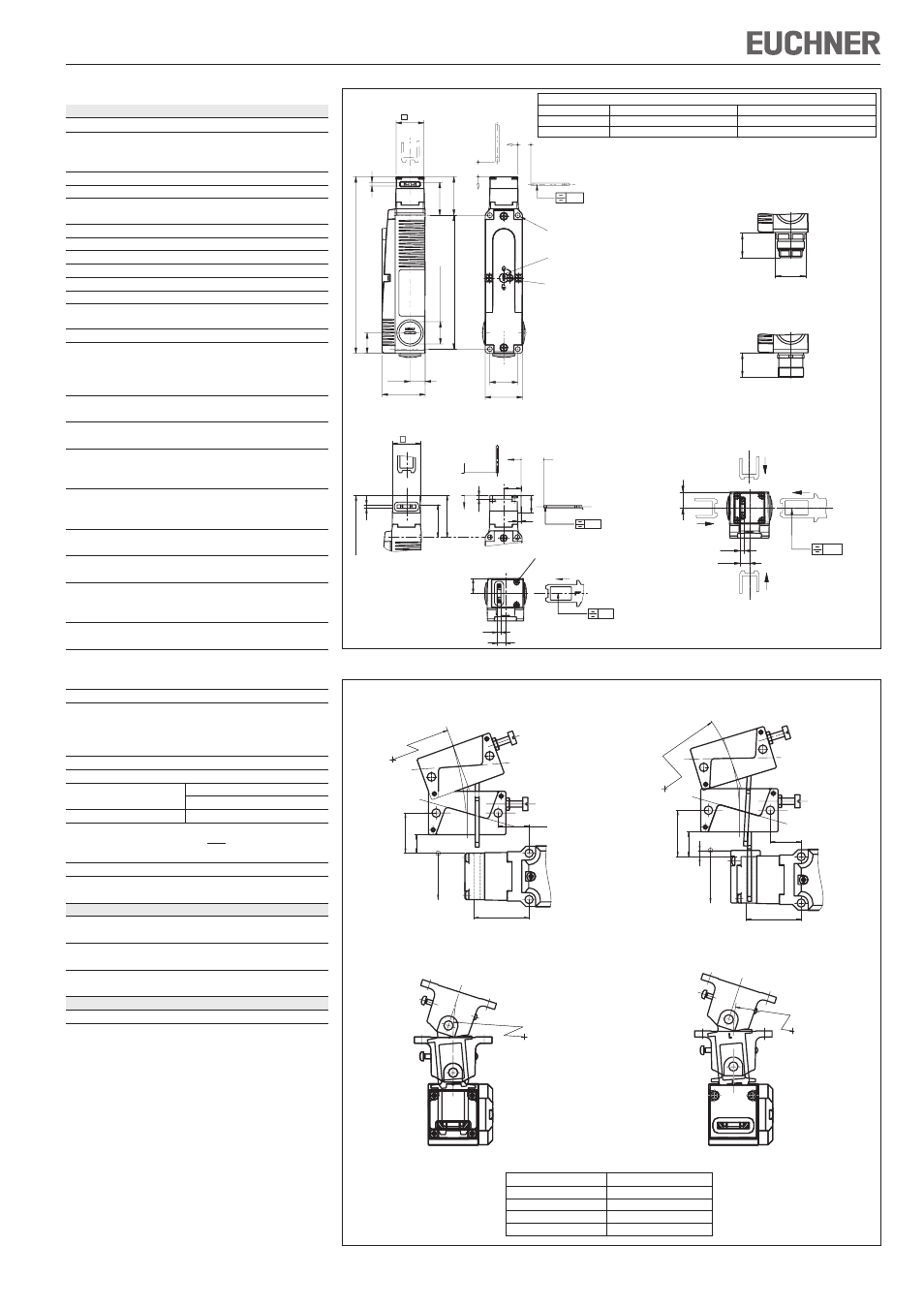

Figure 3 : Dimensions STA... sans module d’insertion et STA... avec module d’insertion
∅5,3 (4x)
pour M5 > 35 mm
ISO 1207 ISO 4762
Déverrouillage
de secours
Vis de protection
Course mini. nécessaire + surcourse adm.
Sens d’attaque
Languette S standard Languette L Module d’insertion
Horizontal (h) 24,5 + 5 28,5 + 5
Vertical (v) 24,5 + 5 28,5 + 5
0,5
16
9
4
ca. 22
Sens d’attaque Tête d’actionnement avec module d’insertion
Connecteur SR11
30
ca. 28
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Alliage léger moulé sous pression
Indice de protection selon IEC 60529
Entrée de câble
IP67
Connecteur IP65
Durée de vie mécanique 1x10 6 manœuvres
Température ambiante -20...+80 °C
Degré de pollution
(externe, selon EN 60947-1)
3 (industrie)
Position de montage Au choix
Vitesse d’attaque max. 20 m/min
Force de retrait 30 N
Force de maintien 20 N
Force d’insertion max. 35 N
Fréquence d’actionnement 7000/h
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement
STA...
Connecteur vissable, M20x1,5
STA...SR11 Connecteur SR11, 11 broches + PE
STA...RC18 Connecteur RC18, 18 broches + PE
Section de conducteur
rigide/flexible
0,34 ... 1,5 mm²
Tension de service pour
L024 24 V
indication par LED en option
Tension nominale d’isolement
STA...
U
i
= 250 V
STA...SR11, STA...RC18 U
i
= 50 V
Tension nominale d’essai (impulsion)
STA... U
imp
= 2,5 kV
STA...SR11, STA...RC18 U
imp
= 1,5 kV
Courant conditionnel
de court-circuit
100 A
Tension de commutation
12 V
min. à 10 mA
Catégorie d’emploi selon EN 60947-5-1
STA...
AC-15 4 A 230 V / DC-13 4 A 24 V
STA...SR11, STA...RC18 AC-15 4 A 50 V / DC-13 4 A 24 V
Pouvoir de coupure
min. à 24 V
1 mA
Protection contre cc
(fusible de commande)
4 A gG
selon IEC 60269-1
Courant thermique conv. I
th 4 A
Tension de service de l’électroaimant/Puissance de l’électroaimant
STA...024
AC/DC 24 V(+10%/-15%) 8 W
STA...110 AC 110 V(+10%/-15%) 10 W
STA...230 AC 230 V(+10%/-15%) 11 W
Facteur de marche ED 100 %
Puissance absorbée 8 W
Force de retenue F
max
Languette avec silent blocks
Languette droite 3000 N
Languette coudée 1500 N
Force de retenue F Zh
selon le principe
de vérification GS-ET-19
Commutateur avec force de retenue accrue STA.B..., STA.C...
Force d’insertion à 20 °C
45 N
Durée de vie de la retenue 1 x 10 5 manœuvres
Limitations à une température ambiante supérieure à +70 ... +80 °C
Catégorie d’emploi
STA...SR11, STA...RC18
AC-15 2A 50V / DC-13 2A 24V
Courant thermique
conventionnel I
th
2 A
Protection contre les
courts-circuits
2 A gG
Valeurs de fiabilité selon EN ISO 13849-1
B
10d 1,2 x 10 7
(F
Zh
=
F
max ) = 2300 N
1,3
Figure 4 : Rayons de porte minimum
Type languette Rayon porte min. [mm]
Languette S-G... 300
Languette S-W... 300
LANGUETTE P-S-OU... 200
LANGUETTE S-LR... 200
Languette S-OU-LN pour module
d’insertion
Languette S-LR-LN pour module
d’insertion
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Languette S-OU-SN
Languette S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
