29
PL
Ostrzeżenia
• Przeprowadzić instalację ściśle według instrukcji dostarczonych przez producenta oraz zgodnie z obowiązującymi przepisami.
• Wszystkie urządzenia powinny być wykorzystywane wyłącznie do tych celów, do których zostały opracowane. Comelit Group S.p.A. nie ponosi żadnej odpowiedzialności za niewłaściwe użycie
urządzeń, modyfi kacje wprowadzone przez osoby nieupoważnione oraz za szkody wynikłe na skutek zastosowania akcesoriów i materiałów innych niż oryginalne.
• Wszystkie produkty są zgodne z wymogami dyrektywy 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami), co jest poświadczone obecnością na nich oznaczenia CE.
• Nie wkładać żadnych przedmiotów ani nie wlewać płynów do wnętrza urządzenia.
• Czynności instalacji, montażu oraz serwisowania urządzeń elektrycznych powinny być wykonywane wyłącznie przez wykwalifi kowanych elektryków.
• Przed przystąpieniem do wszelkich czynności konserwacyjnych odłączyć zasilanie.
Niniejszy dokument nie może być kopiowany w żadnej swojej części bez uprzedniego pisemnego zezwolenia Comelit Group spa. Znaki towarowe i nazwy handlowe, które pojawiają się
w niniejszej publikacji należą do stosownych właścicieli.

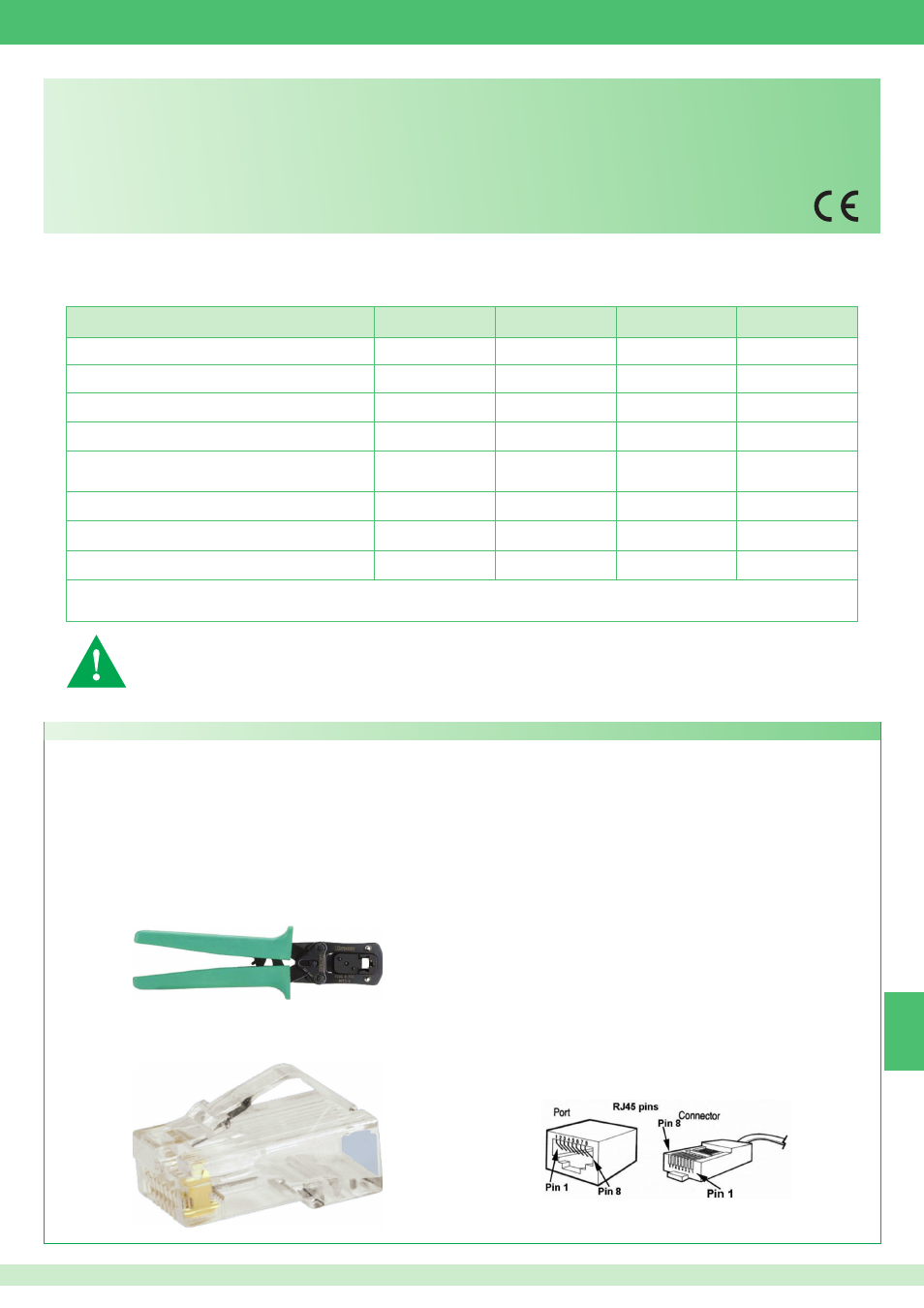

ZAWARTOŚĆ ZESTAWU 8511I 8511IM 8512IM 8513IM
1 stanowisko wewnętrzne Art. 6202WK Art. 6202WK Art. 6202WK
Skrzynka Art. 6231 Art. 6231 Art. 6231
1 zasilacz stanowiska wewnętrznego Art. 1441B Art. 1441B Art. 1441B Art. 1441B
Bocznik piętra Art.1440 Art. 1440
Bramka mieszkania
*
Art. 1456S
GATEWAY SLAVE
Art. 1456
GATEWAY MASTER
1 moduł zasłon Art. 33411 Art. 33411M Art. 33411M Art. 33411M
Zespól audio/wideo Art. 4682KC Art. 4682KC Art. 4682KC Art. 4682KC
1 zasilacz stanowiska zewnętrznego Art. 1595 Art. 1595 Art. 1595 Art. 1595
Aplikację „Intercall Vip“ można pobrać z serwisu Google play (urządzenia z systemem Android) oraz z serwisu Apple Store (urządzenia z
systemem IOS).
USTAWIENIE DOMYŚLNE: adres ViP panelu wewnętrznego o numerze katalogowym 6202WK został ustawiony jako 00000001
„Master“, natomiast adres ViP centrali portierskiej o numerze katalogowym 33411 + zestaw audio/wideo o numerze katalogowym
4682KC został ustawiony jako 00000100.
Adres IP bramki Art. 1456 i Art. 1456S ustawiony jest jako 192.168.1.200.
*
Aby uzyskać informacje dotyczące konfi guracji bramki mieszkania, patrz Instrukcja techniczna Art. 1456 i Art. 1456S.
Instrukcja montażu kabla sieciowego do połaczniea PC i switch comelit Art. 1440 lub PC i wyjścia ethernet POE
Zalecane kable:
• UTP (Unshielded Twisted Pair): skrętka bez ekranowania (bez ochrony przed zakłóceniami elektromagnetycznymi), maksymalna długość 100 metrów. Zaleca się
użycie kabla Panduit kod NUL5C04BU-CE.
• STP (Shilded Twisted Pair): podobny do UTP, ale z ekranem w postaci metalowego oplotu.
Kable UTP, STP mogą być różnych kategorii. W systemie ViP obowiązkowe jest użycie kabli kategorii 5 (CAT 5) lub wyższej.
Narzędzia niezbędne do montażu:
• Zaciskarka 6-P 8-P.
Zaleca się użycie zaciskarki 8-biegunowej Panduit kod MPT5-8A.
• 2 wtyki RJ45 na każdy odcinek kabla.
Zaleca się użycie wtyków Panduit kod MP588-L.
Kompletne informacje na temat instalacji oraz okablowania systemu ViP podano w instrukcji technicznej, którą można również pobrać ze strony
www.comelitgroup.com.
