20
PT
Avisos
• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.
• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do equipamento,
quaisquer modifi cações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit
Group S.p.A.
• Todos os produtos estão em conformidade com os requisitos das directivas 2006/95/CE (que substituem as directivas 73/23/CEE e as alterações subsequentes). A prova é a marca CE nos produtos.
• Não introduzir objectos, nem derramar líquidos no interior do dispositivo.
• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.
• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.
Este documento não deverá ser reproduzido no todo ou em parte sem prévia autorização escrita da Comelit Group S.p.A. As marcas e denominações comerciais referidas nesta publicação
são propriedade dos respectivos detentores.
Os cabos aconselhados são:
• UTP (Unshielded Twisted Pair): cabo de par trançado não blindado (não protegido de interferências electromagnéticas), comprimento máximo
100 metros. Sugere-se utilizar um cabo Panduit cód. NUL5C04BU-CE.
• STP (Shilded Twisted Pair): semelhante ao UTP, blindagem com trança metálica.
Os cabos UTP, STP podem ser de diferentes categorias. Para o sistema ViP é obrigatório utilizar cabos da categoria 5 (CAT 5) ou superior.

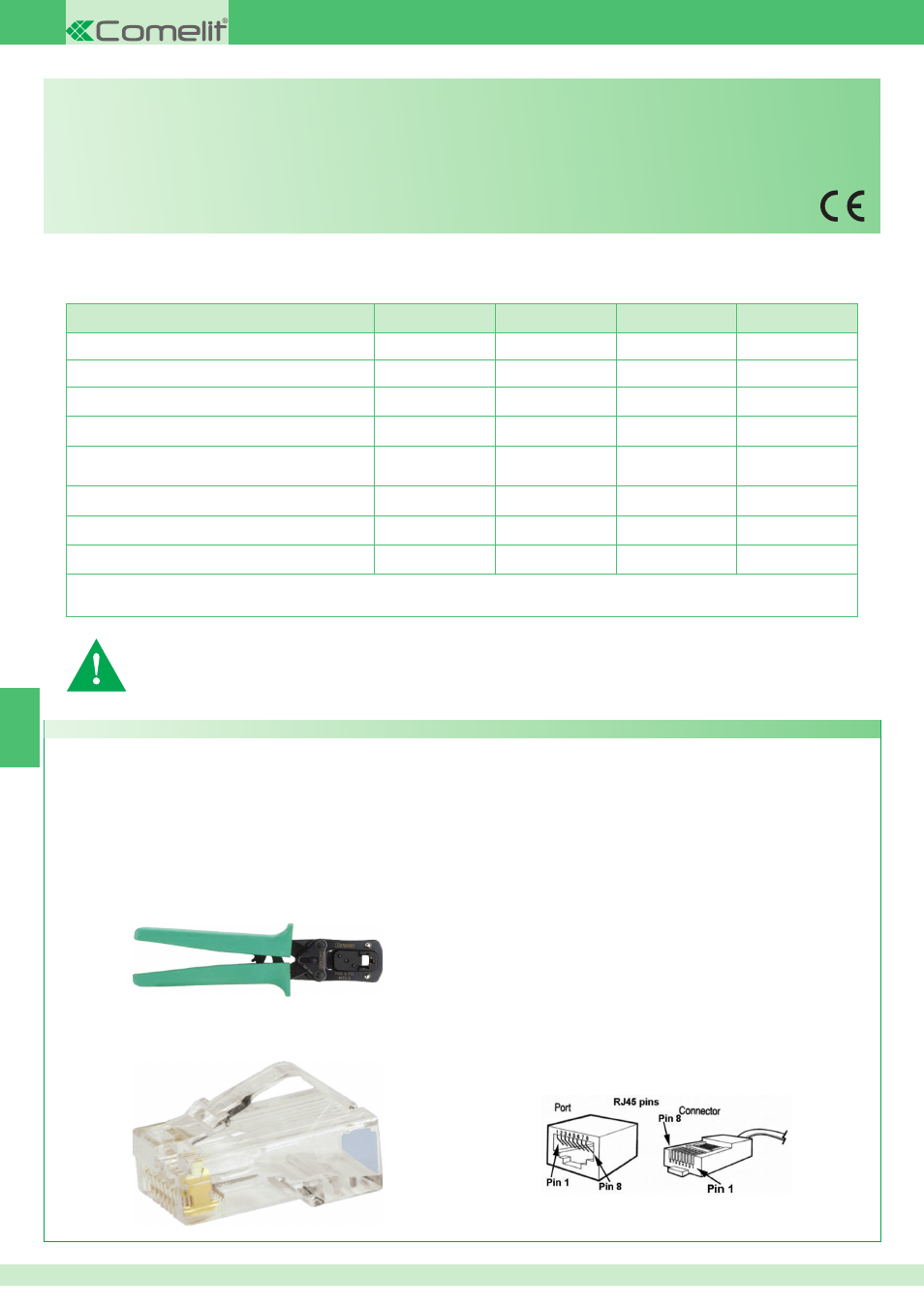

Os instrumentos necessários para a montagem são:
• Alicate de crimpar 6-P 8-P.
Sugere-se utilizar um alicate de 8 pólos Panduit cód. MPT5-8A.
• 2 conectores RJ45 para cada percurso de cabo.
Sugere-se utilizar conectores Panduit cód. MP588-L.
PREDEFINIÇÃO: o endereço ViP predefi nido do posto interno art. 6202WK é 00000001 “Master”, o endereço ViP predefi nido
do módulo porteiro art. 33411+ respectivo grupo áudio/vídeo art. 4682KC é 00000100.
O endereço IP do gateway art. 1456 e art. 1456S foi confi gurado a 192.168.1.200.
* Para a confi guração e a cablagem do gateway de apartamento, consultar o manual técnico do art. 1456 e art. 1456S.
Guia de montagem de um cabo de rede para a ligação entre PC e interruptor Comelit art. 1440 ou entre PC e saída Ethernet PoE.
Para informações completas de instalação e cablagem do sistema ViP, consultar o manual técnico disponível também
em www.comelitgroup.com.
CONTEÚDO DO KIT 8511I 8511IM 8512IM 8513IM
1 posto interno Art. 6202WK Art. 6202WK Art. 6202WK
Suporte Art. 6231 Art. 6231 Art. 6231
1 alimentador para posto interno Art. 1441B Art. 1441B Art. 1441B Art. 1441B
Derivador de andar Art.1440 Art. 1440
Gateway de apartamento *
Art. 1456S
GATEWAY SLAVE
Art. 1456
GATEWAY MASTER
1 módulo porteiro Art. 33411 Art. 33411M Art. 33411M Art. 33411M
Grupo áudio/vídeo Art. 4682KC Art. 4682KC Art. 4682KC Art. 4682KC
1 alimentador para posto externo Art. 1595 Art. 1595 Art. 1595 Art. 1595
A aplicação “Intercall ViP” pode ser transferida a partir do Google Play (para dispositivos Android) ou a partir da Apple Store (para
dispositivos IOS).
