23
RU
Предупреждения
• Выполняйте установку, тщательно соблюдая инструкции производителя и требования действующих норм.
• Все устройства должны использоваться только в соответствии со своим предназначением. Comelit Group S.p.A. снимает с себя всякую ответственность за неправильное
использование приборов, за изменения, внесенные третьими лицами по любой причине и с любой целью, а также за использование неоригинальных материалов и
принадлежностей.
• Все изделия соответствуют требованиям Директивы 2006/95/EC (которая заменяет Директиву 73/23/EEC и последующие поправки), о чем свидетельствует нанесенный на них
знак CE.
• Не помещайте внутрь устройства посторонние предметы и не допускайте попадания в него жидкостей.
• Все работы по установке, монтажу и техническому обслуживанию электроприборов должны выполняться только квалифицированными электриками.
• Отключайте электропитание перед выполнением технического обслуживания.
Запрещается воспроизведение любой части данного документа без предварительного письменного разрешения компании Comelit Group Spa. Товарные знаки и торговые
марки, упомянутые в данном документе, являются собственностью их соответствующих владельцев.
В КОМПЛЕКТ ВХОДИТ: 8511I 8511IM 8512IM 8513IM
1 Внутренний блок Art. 6202WK Art. 6202WK Art. 6202WK
Держатель Art. 6231 Art. 6231 Art. 6231
1 Блок питания для внутреннего блока Art. 1441B Art. 1441B Art. 1441B Art. 1441B
Этажный ответвитель Art.1440 Art. 1440
Шлюз квартиры
*
Art. 1456S
GATEWAY SLAVE
Art. 1456
GATEWAY MASTER
1 Модуль домофона Art. 33411 Art. 33411M Art. 33411M Art. 33411M
Аудио/видеоблок Art. 4682KC Art. 4682KC Art. 4682KC Art. 4682KC
1 Блок питания для внешнего блока Art. 1595 Art. 1595 Art. 1595 Art. 1595
Приложение "Intercall Vip" можно скачать из Google play (для Android-устройств) и из Apple Store (для IOS-устройств).
НАСТРОЙКА ПО УМОЛЧАНИЮ: ViP-адрес внутреннего блока арт. 6202WK настроен на 00000001 "Master", ViP-адрес
вызывной панели арт. 33411 + соответствующий аудио/видео блок арт. 4682KC настроен на 00000100.
IP-адрес шлюза арт. 1456 и арт. 1456S настроен на 192.168.1.200.
* Для конфигурации и кабельного подключения шлюза квартиры обращайтесь к техническому руководству арт. 1456 и арт.
1456S.

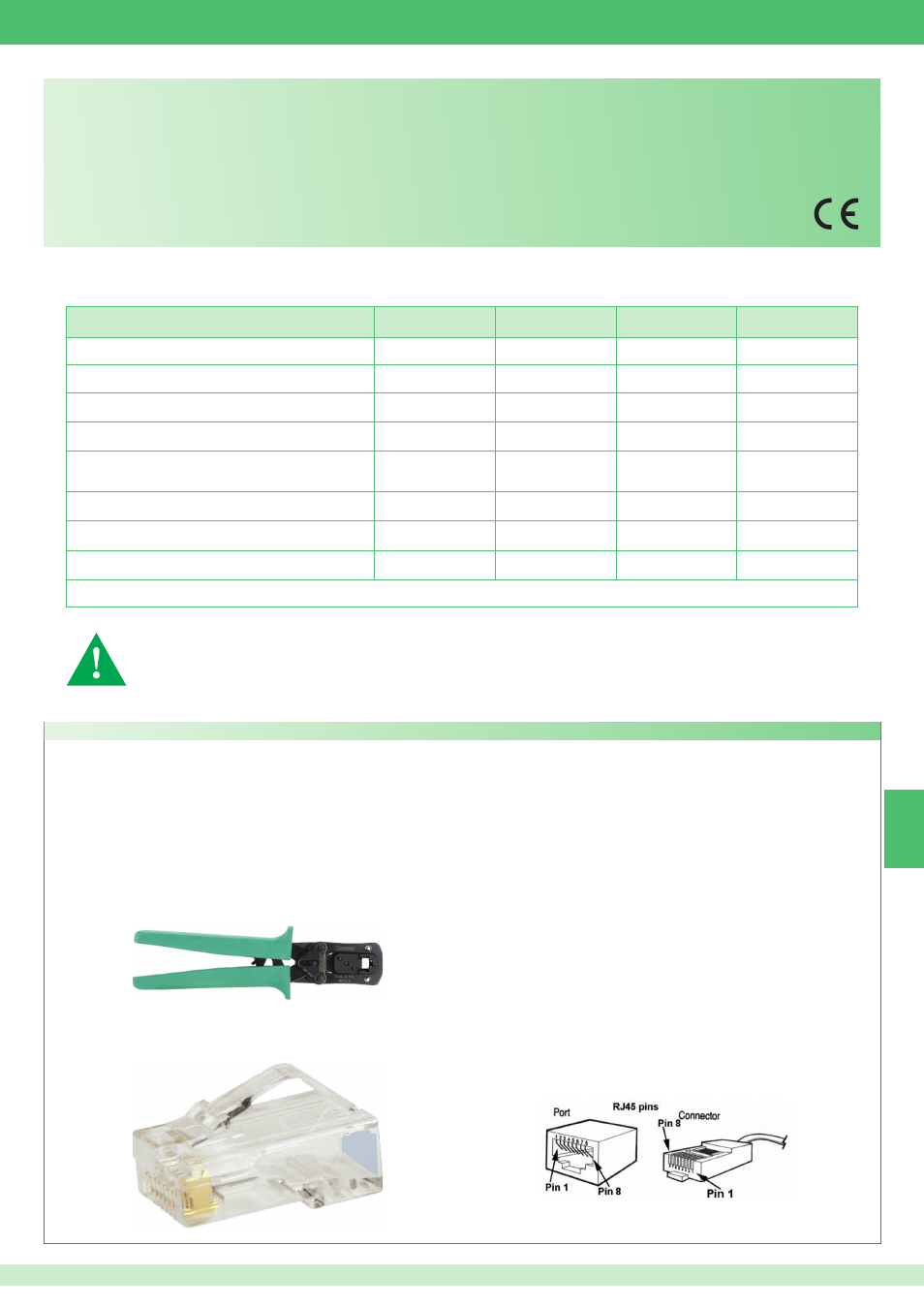

Инструкции по монтажу сетевого кабеля для соединения ПК с коммутатором Comelit арт. 1440 или ПК с выходом Ethernet POE
Рекомендуемые кабели:
• UTP (Unshielded Twisted Pair): кабель с неэкранированной витой парой (не защищенный от электромагнитных помех), максимальная длина 100
метров. Рекомендуется использование кабеля Panduit код NUL5C04BU-CE.
• STP (Shilded Twisted Pair): подобен кабелю UTP, но экранированный металлической оплеткой.
Кабели UTP, STP могут принадлежать к различным категориям. Для системы ViP обязательным является применение кабелей категории 5 (CAT 5)
или выше.
Обязательный монтажный инструмент:
• Кримпер 6-P 8-P.
Рекомендуется использование 8-полюсного кримпера Panduit код MPT5-8A.
• 2 разъема RJ45 для каждого участка кабеля.
Рекомендуется использование разъемов Panduit код MP588-L.
Для получения полной информации по установке и кабельному подключению системы ViP обращайтесь к техническому руководству, доступному
также на сайте www.comelitgroup.com.
