58
Français
Carte du système: Vues de face, gauche, droite, arrière & dessous
(Modèle A)
Face
Gauche
Droit
Arrière
Dessous

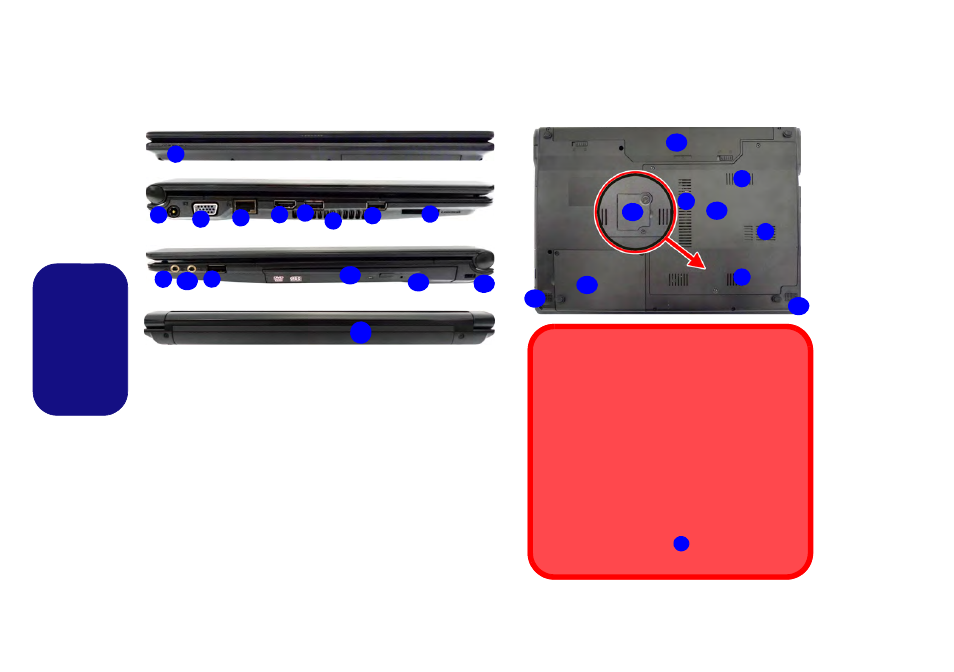

Figure 6
Vues de face, gauche, droite, arrière & dessous (Modèle A)
1. Indicateurs d’alimentation LED
2. Prise d’entrée DC
3. Port moniteur externe
4. Prise réseau RJ-45
5. Prise de sortie HDMI
6. 3 Ports USB 2.0
7. Ventilation
8. Lecteur de carte multi-en-1
9. Prise d'entrée de microphone
10. Prise de sortie haut-parleurs/
casque
11. Baie de périphérique optique
12. Trou d’ejection d’urgence
13. Fente de verrouillage de
sécurité
14. Batterie
15. Couvercle de baie de
composant
16. Couvercle de baie de disque dur
17. Haut-parleurs
18. Couvercle de la carte USIM
(optionnel)

Surchauffe
Afin de ne pas causer une surchauffe de votre ordina-
teur, verifiez que rien ne bouche la (les) ventilation(s)
quand le systeme est allumé.
CPU
Veuillez ne pas essayer d’ouvrir ou de forcer le pro-
cesseur UC de votre ordinateur. Le fait d'accéder au
CPU de quelque manière que ce soit risque de violer
la garantie.
Couvercle inférieur
Si votre modèle comporte l'option 3G, il sera alors
équipé d’un petit couvercle
vous permettant d'ac-
céder à la carte USIM du module (voir la page 61 ).
18
2
1
7
8
4
6
3
5
10 6 12
11
13
14
6
9
15 18
7
17
7
17
16
7
7
14
