Deutsch – chiliGREEN W251CZQ User Manual
Page 40
37
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten
(Modell B)
2
1
7
8
4
6
3
5
10 6
13
11
14
12
6
9
15
14
7
16
17
7
17
18
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Unterseite

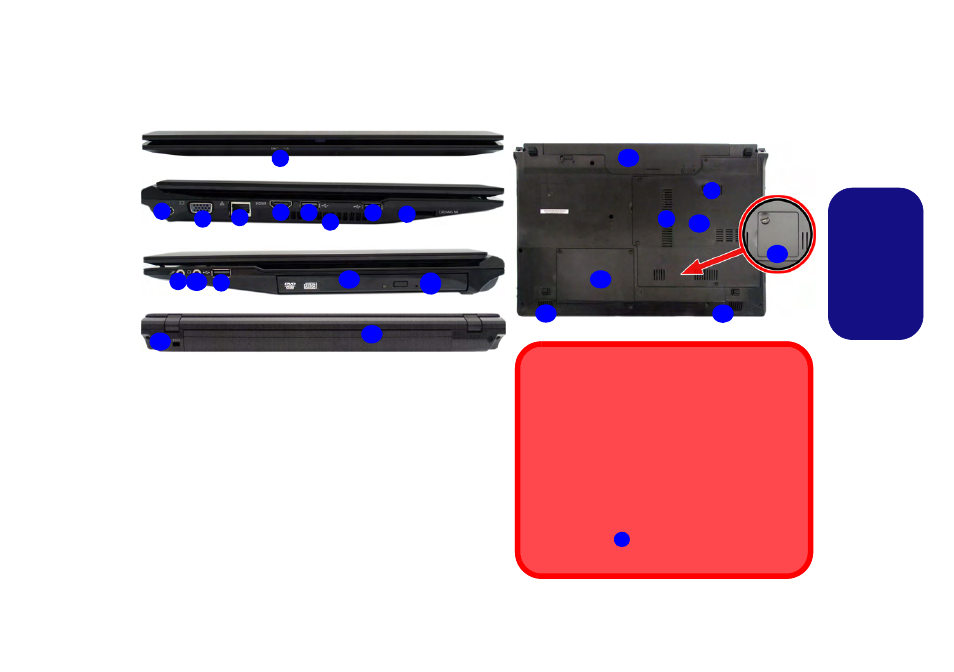

Abb. 7
Ansicht von vorne, links, rechts, hinten und unten (Modell B)
1. LED-Stromanzeigen
2. DC-Eingangsbuchse
3. Schnittstelle für externen
Monitor
4. RJ-45 LAN-Buchse
5. HDMI-Ausgangsanschluss
6. 3 USB 2.0 Anschlüsse
7. Luftungsoffnung
8. Multi-in-1 Kartenleser
9. Mikrofon-Eingangsbuchse
10. Kopfhörer-Ausgangsbuchse
11. Schacht für optisches Laufwerk
12. Notauswurfloch
13. Sicherheitsschloß-Buchse
14. Akku
15. Komponentenfachabdekkung
16. Abdeckung des Festplatten-
schachts
17. Lautsprecher
18. USIM-Kartenfachabdekkung
(optional)
Disc-Notauswurf
Wenn eine Disc manuell entnommen werden muß (z.B.
wegen eines Stromausfalls) können Sie mit dem Ende
einer geradegebogenen Büroklammer in das Notauswur-
floch drükken. Verwenden Sie hierzu aber keinen spitzen
Bleistift oder ähnliche Objekte, die im Loch abbrechen
und darin stekkenbleiben könnten.
Modulfachdeckel an der Unterseite
Wenn Ihr Gerät die 3G-Option enthält, ist das Fach, in
dem sich die USIM-Karte des Moduls befindet, mit einem
Modulfachdeckel
verschlossen, den Sie für den Zu-
griff auf das Fach öffnen können (siehe
18
