Parrilla de carbón de leña para exteriores, modelo no. NPC1827BLN Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
4

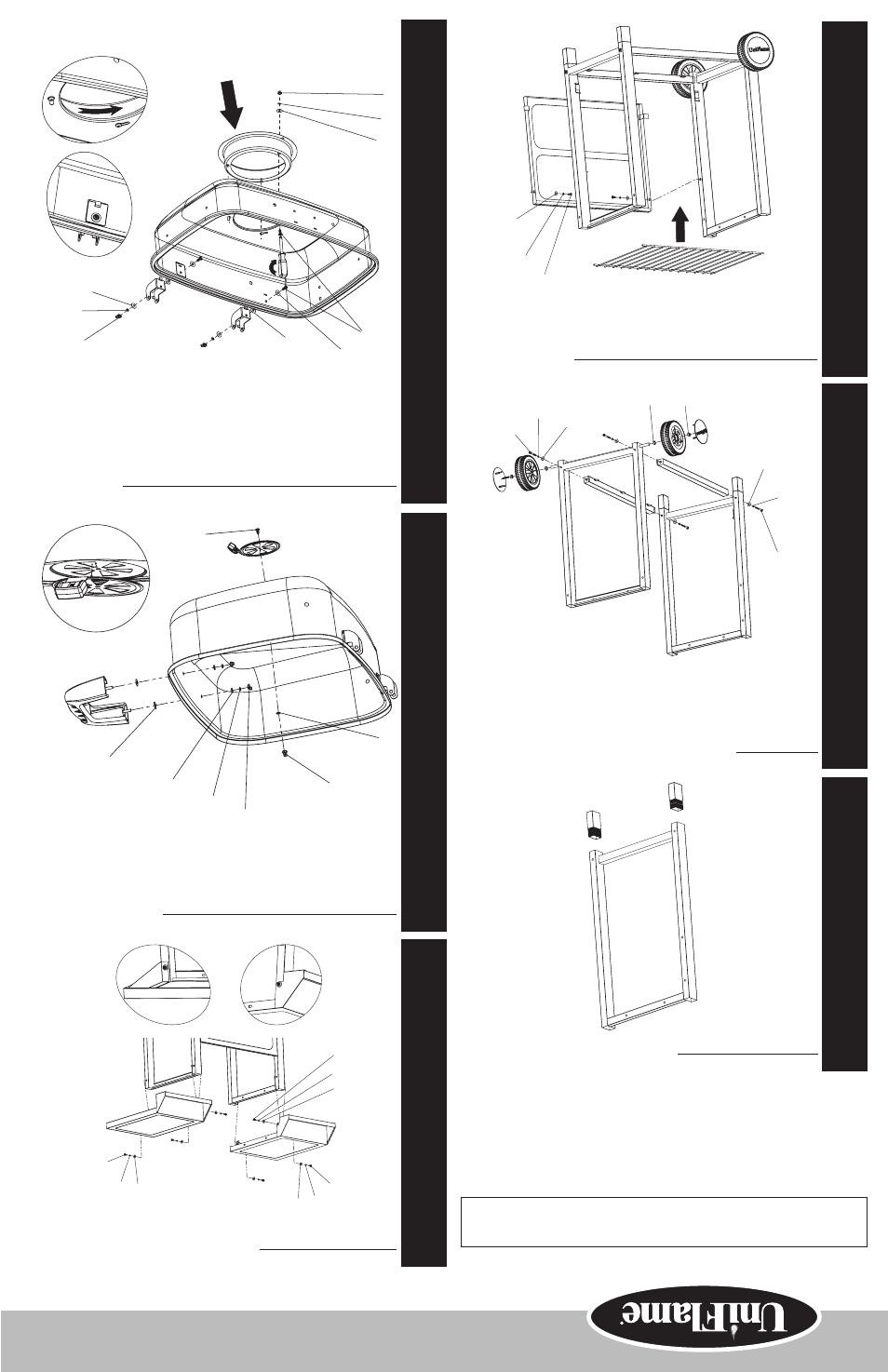

Paso
1
Fije las patas de plástico
Coloque las dos pa tas de plástico en el marco izquierdo del carro.
Paso
2
Arme el marco
A. Conecte el marco derecho al marco izquierdo por medio de las vigas
transversales, usando 4 tornillos grandes (C), 4 arandelas de cierre grandes (L), y
4 arandelas grandes (I).
B. Instale las ruedas en el marco derecho del carro, usando el eje de ruedas y 2
separadores de caucho (O), y 2 tuercas (D).
C. Coloque, presionando, los tapacubos en las ruedas.
C
L
I
D
C
L
I
O
Paso
3
Instale el panel frontal y la rejilla del fondo
A. Coloque el panel frontal usando los ganchos en el lado interno de las patas del
frente. Fíjelo con 2 tornillos medianos (B), 2 arandelas de cierre grandes (L) y 2
arandelas grandes (I).
B. Coloque la rejilla del fondo sobre las 2 vigas transversales.
B
L
I
Paso
4
Fije las repisas laterales
Fije las repisas laterales en el marco del carro usando 6 tornillos medianos (B), 6
arandelas de cierre grandes (L) y 6 arandelas grandes (I).
B
L I
B
L
I
B
L
I
Paso
5
Fije la manija y la abertura de ventilación
A. F ije la manija a la ta pa usando 2 arandelas resistentes al calor (J), 2 arandelas
grandes (I), 2 arandelas de cierre grandes (L) y 2 tuercas de mariposa grandes (G).
B. F ije la abertura de ventilación en la ta pa usando un tornillo pequeño (A), arandela
de cierre pequeña (K) y tuerca de mariposa pequeña (F).
J
I
L
G
F
K
A
Paso
6
Fije las bisagras y el elemento de deslizamiento
A. Inserte el elemento de deslizamiento en la parte de abajo del cuenco. Gírelo hasta
que encaje en su lugar.
B. F ije las bisagras en el cuenco usando 2 tornillos medianos (B), 2 arandelas
grandes (I), 2 arandelas resistentes al calor (J), 2 arandelas grandes (I), 2
arandelas de cierre grandes (L) y 2 tuercas de mariposa grandes (G).
C. Asegure el elemento de deslizamiento al cuenco usando un tornillo mediano (B),
arandela grande (I), arandela de cierre grande (L) y tuerca de mariposa grande (G).
I
I
L
G
B
J
I
L
G
Instrucciones de Armado
NO DEVUEL VA EL PRODUCTO AL LUGAR DE COMPRA
Si necesita ayuda llame, sin cargo, al 1.800.762-.1142. Por favor tenga a mano su manual y
el número de serie de la unidad, para referencia.
Para facilitar el armado:
• Evite la pérdida de componentes pequeños o elementos de ferretería, armando el producto
en un lugar de piso plano sin aberturas ni hendijas.
• Despeje un área suficientemente grande para disponer todos los componentes y los
elementos de ferretería.
• Cuando sea del caso, a priete a mano, en un principio, las conexiones de ferretería. Una vez
que ha terminado el paso, a priete completamente todos los elementos de ferretería.
• Siga todos los pasos en el orden indicado para armar debidamente esta unidad.
