Parrilla de carbón de leña para exteriores, modelo no. NPC1827BLN Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
4

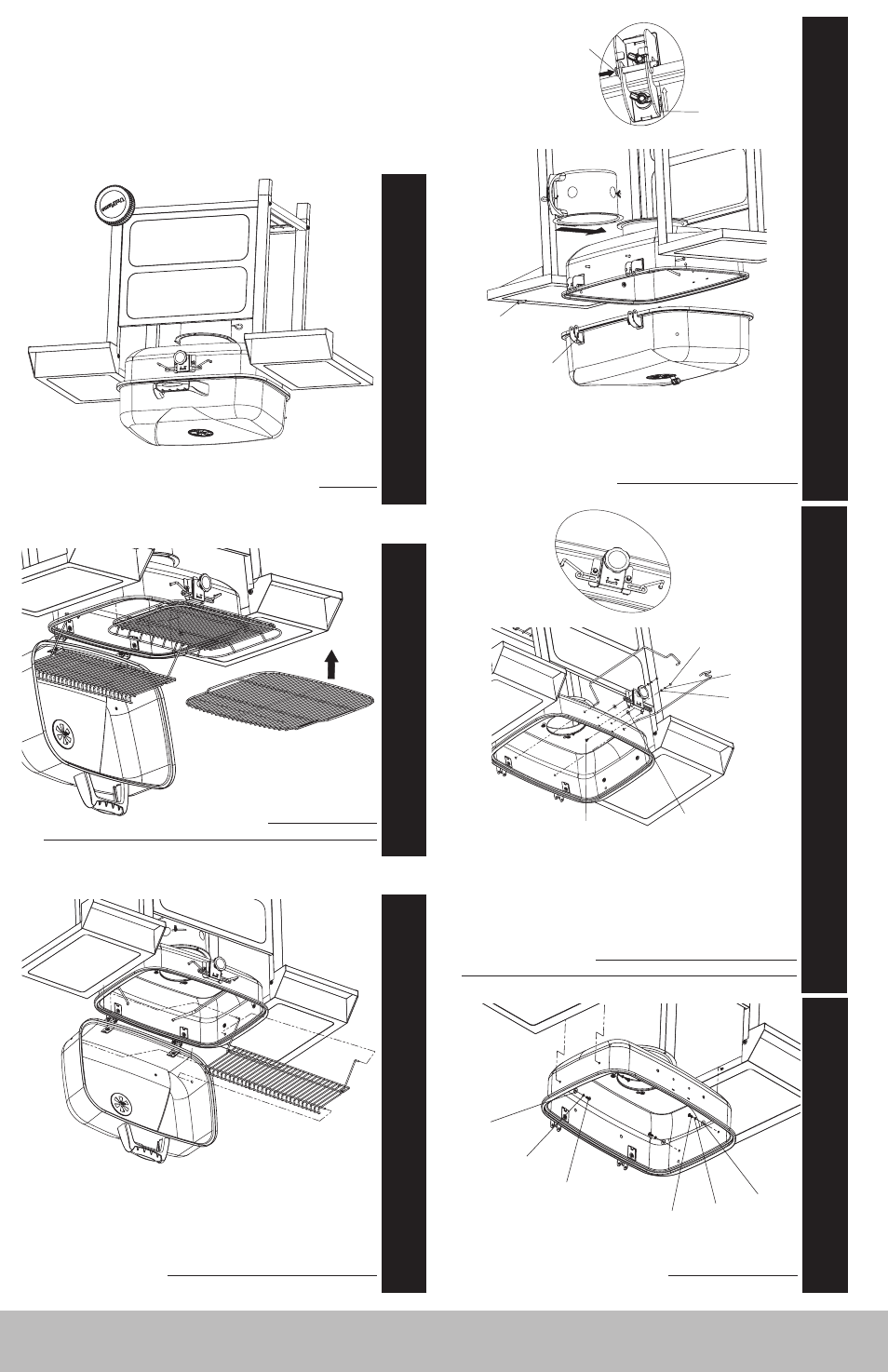

Paso
7
Fije el cuenco de abajo
Fije el cuenco al marco del carro usando 4 tornillos medianos (B), 4 arandelas de
cierre (L) y 4 arandelas grandes (I).
B
L
I
B
L
I
Paso
8
Instale las barras de soporte de la rejilla para briquetas de
carbón de leña y la perilla ajustable
A. Inserte las barras de soporte de las briquetas en el fondo del cuenco.
Nota: Inserte en el cuenco de abajo las lengüetas de encima de la perilla ajustable.
B. F ije la perilla ajustable al fondo de cuenco usando 2 tornillos pequeños (A), 2
arandelas resistentes al calor (J), 2 arandelas pequeñas (H), 2 arandelas de cierre
pequeñas (K) y 2 tuercas de tapa (E).
C. Inserte el extremo de las barras de soporte de las briquetas en las ranuras en el
lado de la perilla ajustable.
E
K
H
J
A
Paso
9
Fije la tapa y receptor de ceniza
A. Inserte las bisa gras de arriba en las bisa gras de abajo. Asegúrelas con 2 pernos
(M) y 2 pasadores de horquilla (N).
Nota: Si la bisa gra de arriba no encaja en la bisa gra de abajo, sua vemente apriete
juntas las lengüetas de la bisa gra de arriba.
B. Deslice, desde la parte de atrás, el receptor de ceniza en el elemento de
deslizamiento.
M
N
N
M
4
Paso
10
Introduzca la rejilla de calentamiento
A. Instale la rejilla de calentamiento en las perforaciones en la ta pa y en el cuenco.
Nota: Busque las perforaciones correspondientes en el costado de la tapa. Inserte
los 2 extremos cortos de alambre en las perforaciones de la ta pa, primero en un
lado y, luego, en el otro. Coloque las pa tas de la rejilla de calentamiento en las
ranuras en los costados de cuerpo de la parrilla.
B. Corte la atadura en la rejilla de calentamiento.
1
Paso
11
Coloque la rejilla para las briquetas de carbón de leña y la
parrilla de cocción.
Paso
12
Terminado
Felicitaciones, el armado ha terminado. Lea las instrucciones de operación antes de
seguir adelante.
