Parrilla de carbón de leña para exteriores, modelo no. NPC1827BLN Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
2

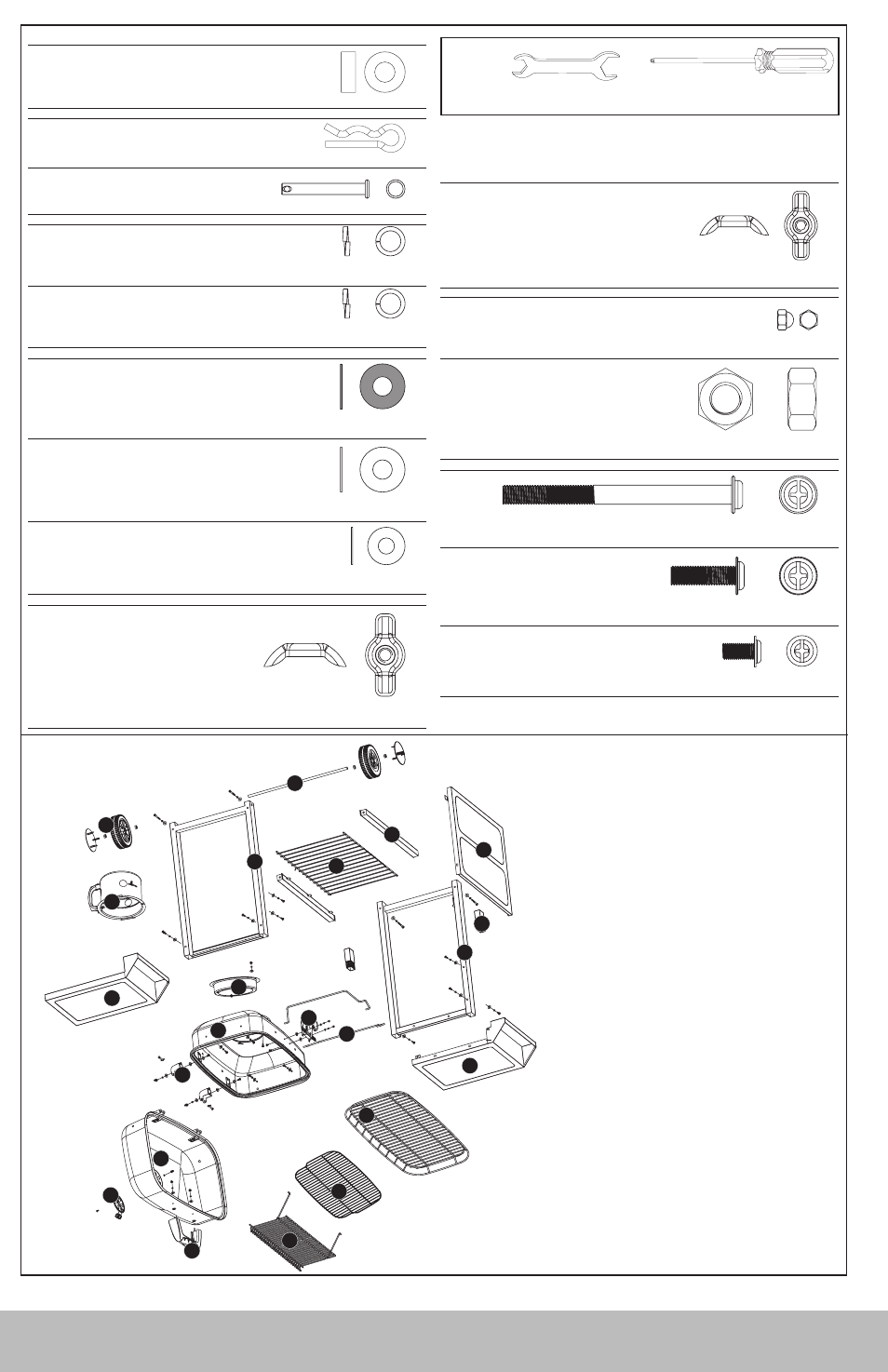

Diagrama de Explosión
1. Tapa . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55-14-787
2. Cuenco. . . . . . . . . . . . . . . . . . . . . . . . . . 55-14-788
3. Parrilla de cocción . . . . . . . . . . . . . . . . . . 55-14-789
4. Rejilla de calentamiento. . . . . . . . . . . . . . 55-14-790
5. Rejilla para carbón de leña. . . . . . . . . . . . 55-14-791
6. Bisagra de abajo (2) . . . . . . . . . . . . . . . . . 55-14-792
7. Manija de la tapa . . . . . . . . . . . . . . . . . . . 55-14-793
8. Abertura de ventilación de la tapa . . . . . . 55-14-794
9. Pata de plástico (2) . . . . . . . . . . . . . . . . . 55-14-795
10. Elemento de deslizamiento . . . . . . . . . . . 55-14-796
11. Receptor de ceniza . . . . . . . . . . . . . . . . . 55-14-797
12. Rejilla del fondo . . . . . . . . . . . . . . . . . . . . 55-14-798
13. P anel frontal. . . . . . . . . . . . . . . . . . . . . . 55-14-799
14. Marco izquierdo del carro . . . . . . . . . . . . 55-14-800
15. Marco derecho del carro . . . . . . . . . . . . . 55-14-801
16. Viga transversal (2) . . . . . . . . . . . . . . . . . 55-14-802
17. Repisa la teral izquierda. . . . . . . . . . . . . . 55-14-803
18. Repisa la teral derecha. . . . . . . . . . . . . . . 55-14-804
19. P erilla ajustable. . . . . . . . . . . . . . . . . . . . 55-14-805
20. Barra de soporte de la rejilla para
carbón de leña (2). . . . . . . . . . . . . . . . . . 55-14-806
21. T apacubos (2) . . . . . . . . . . . . . . . . . . . . . 55-14-807
22. Eje de la rueda . . . . . . . . . . . . . . . . . . . . . 55-14-808
Elementos de Ferretería / Tamaño Real
A. Tornillo pequeño 3
Tornillo de cabeza abombada Philips M5X10
B. T ornillo mediano 15
Tornillo de cabeza abombada Philips M6X20
C. T ornillo grande 4
Tornillo de cabeza abombada Philips M6X72
D. Tuerca 2
Tuerca galvanizada hexa gonal M10
E. Tuerca de ta pa 2
Tuerca de ta pa de aluminio m5
F. Tuerca de mariposa pequeña 1
Tuerca galvanizada M5
G. Tuerca de mariposa grande 5
Tuerca galvanizada M6
H. Arandela pequeña 2
Arandela galvanizada se 5 mm de diám
I. Arandela grande 23
Arandela galvanizada de 6 mm de diám
J. Arandela resistente al calor 6
Arandela resistente al calor de 6 mm de diám
K. Arandela de cierre pequeña 3
Arandela de cierre galvanizada de 5.5 mm de diám
L. Arandela de cierre grande 21
Arandela de cierre galvanizada de 6.5 mm de diám
M. P ernos* 2
N. Pasadores de horquilla* 2
O. Separadores de caucho* 2
*Esta pieza no se ve a tamaño real.
Se incluyen las herramientas necesarias para el armado.
Destornillador* 1 Llave* 2
4
1
18
8
7
4
3
5
9
2
6
11
21
15
22
16
12
10
20
19
17
14
13
