3. Verifi care che l’interruttore nero di
accensione/spegnimento dell’unità sia in
posizione “O” (spegnimento). Collegare il
Tracer Jr. ad una presa elettrica e portare
l’interruttore nero sulla posizione “I”
(accensione)
4. Spegnere tutte le luci e puntare il Tracer
Jr. verso la parete o la superfi cie verticale
prescelta (ad es. un cavalletto, una tela, ecc.).

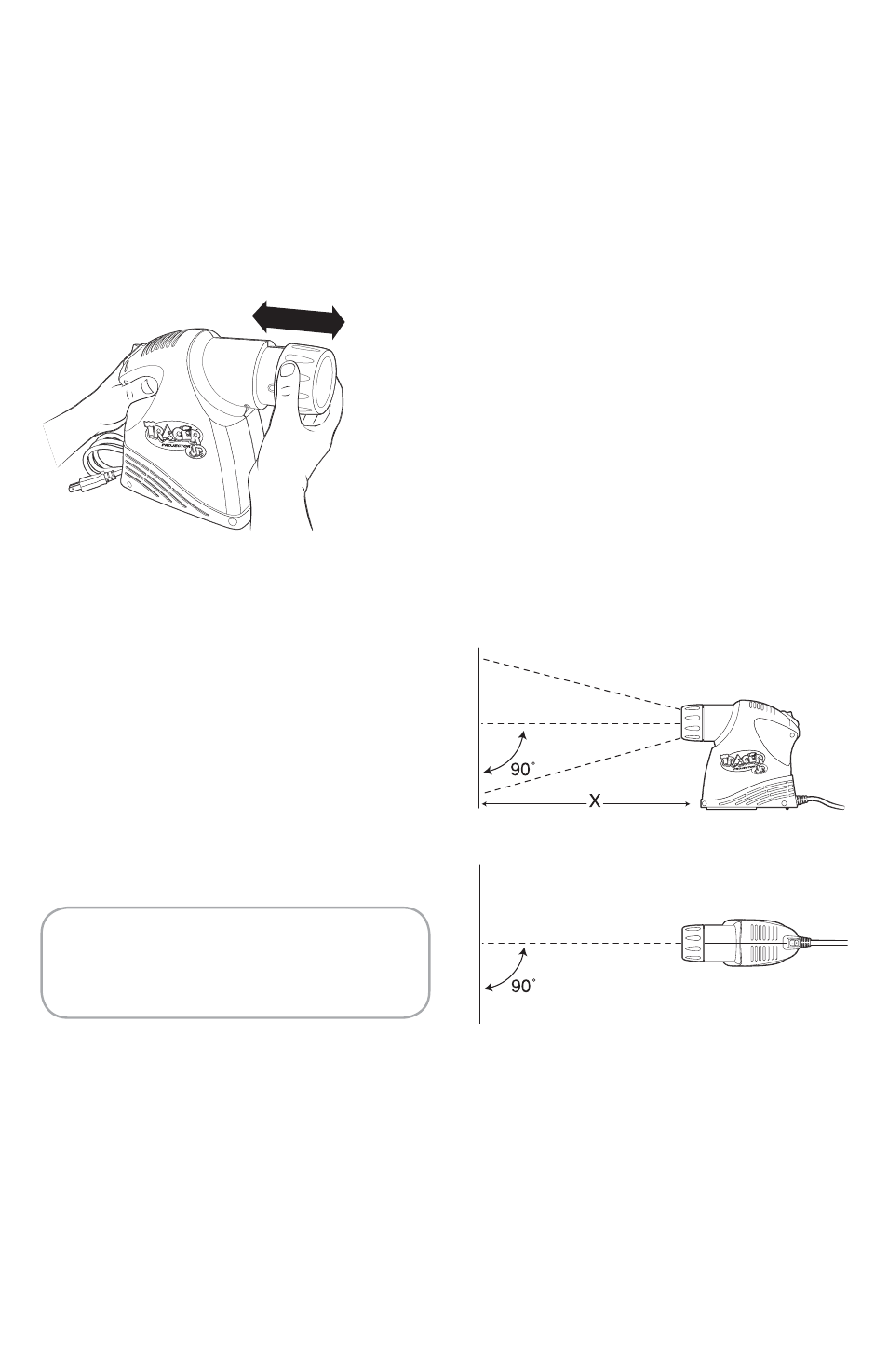

3. Messa in scala e
messa a fuoco
Per cambiare le dimensioni dell’immagine
proiettata, avvicinare il Tracer Jr. alla superfi cie
su cui si proietta (ad es. la parete, il cavalletto,
la tela, ecc.) per ingrandimenti minori o
allontanarlo per ingrandimenti maggiori Quindi
mettere a fuoco l’immagine facendo scorrere
lentamente l’obiettivo avanti o indietro fi nché
l’immagine proiettata diventa nitida. Il Tracer
Jr. può ingrandire l’immagine da 4 a 10 volte
rispetto alle dimensioni dell’originale. Consultare
lo schema delle distanze per le dimensioni
desiderate e le distanze approssimate.
Suggerimenti e
tecniche
Proiezione di originali di
grandi dimensioni
Per proiettare e disegnare illustrazioni o modelli
di dimensioni superiori all’area utile del Tracer
jr (9 x 9 cm), proiettare le immagini in sezioni.
Proiettare una porzione del progetto alla volta.
Dopo aver disegnato una sezione, spostare
l’originale e riallineare l’immagine proiettata
con il punto di arrivo dell’area disegnata.
Riprendere la tracciatura e ripetere tante volte
quanto è necessario. L’altra alternativa per
originali di grandi dimensioni è ridurre l’originale
su una copiatrice, in modo che rientri nell’area
di copia di 9x9 cm.
Oggetti 3D di piccole
dimensioni
Il Tracer Jr. consente di proiettare oggetti
tridimensionali, piatti, di piccole dimensioni
come monete, gemme, ecc. Per proiettare
oggetti 3D posizionare semplicemente il
proiettore sulla porzione dell’oggetto che si
desidera proiettare o sull’intero oggetto.
AVVERTENZA: Quando il proiettore è in
funzione, non collocare mai materiali o
oggetti sotto pressione o infi ammabili,
dentro o vicino al proiettore. A causa del
calore emesso dal proiettore potrebbero
esplodere o infi ammarsi.
Riduzione della distorsione
Per ridurre la distorsione dell’immagine,
il Tracer Jr. deve essere posizionato
perpendicolare alla parete sulla quale deve
essere proiettata l’immagine. Spostando
leggermente il proiettore fi nché l’immagine
proiettata appare soddisfacente e accurata,
generalmente si ottengono risultati migliori.
Tuttavia, se si proiettano parole o disegni
simmetrici, è utile misurare l’altezza della
parola o del disegno su un lato dell’immagine
19
Ingrandimento
4x 6x 8x 10x
Distanza
1,02m 1,42m 1,83m 2,34m’
