Guide d’utilisation Crary Bear Cat 13
SERVICE COURANT & ENTRETIEN
AVANT D’INSPECTER OU D’EFFECTUER LE SERVICE DE N’IMPORTE QUELLE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE
CÂBLE DE BOUGIE DE LA BOUGIE D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.2 RÉGLAGE DE LA HAUTEUR DE COUPE
La hauteur de coupe standard est de 2-3/4 pouces (7 cm). La
figure 5 ci-dessous montre la tête du taille-bordures assemblée
et réglée à la hauteur de coupe standard.
La hauteur de coupe peut être baissée d’environ ¾ de pouce
(1,9 cm) en tournant le disque.de la tête Réglez la hauteur de
coupe en suivant les étapes suivantes.
Introduisez une clй а fourche de 9/16 pouces dans le bâti
du taille-bordures (Figure 5.1).
Faites tourner la tête du taille-bordures jusqu’à ce que la clé
s’engage avec l’arbre du taille-bordures.
Tout en tenant la clé, tournez l’ensemble soudé de la tête
du taille-bordures dans le sens inverse des aiguilles d’une
montre pour le retirer. Utilisez un serre-tube si nécessaire.
Retournez le disque de la tête du taille-bordures et remettez-le
sur la broche du taille- bordures.
Remettez l’ensemble soudé de la tête du taille-bordures et
tournez dans le sens des aiguilles d’une montre pour serrer.
1.
2.
3.
4.
5.

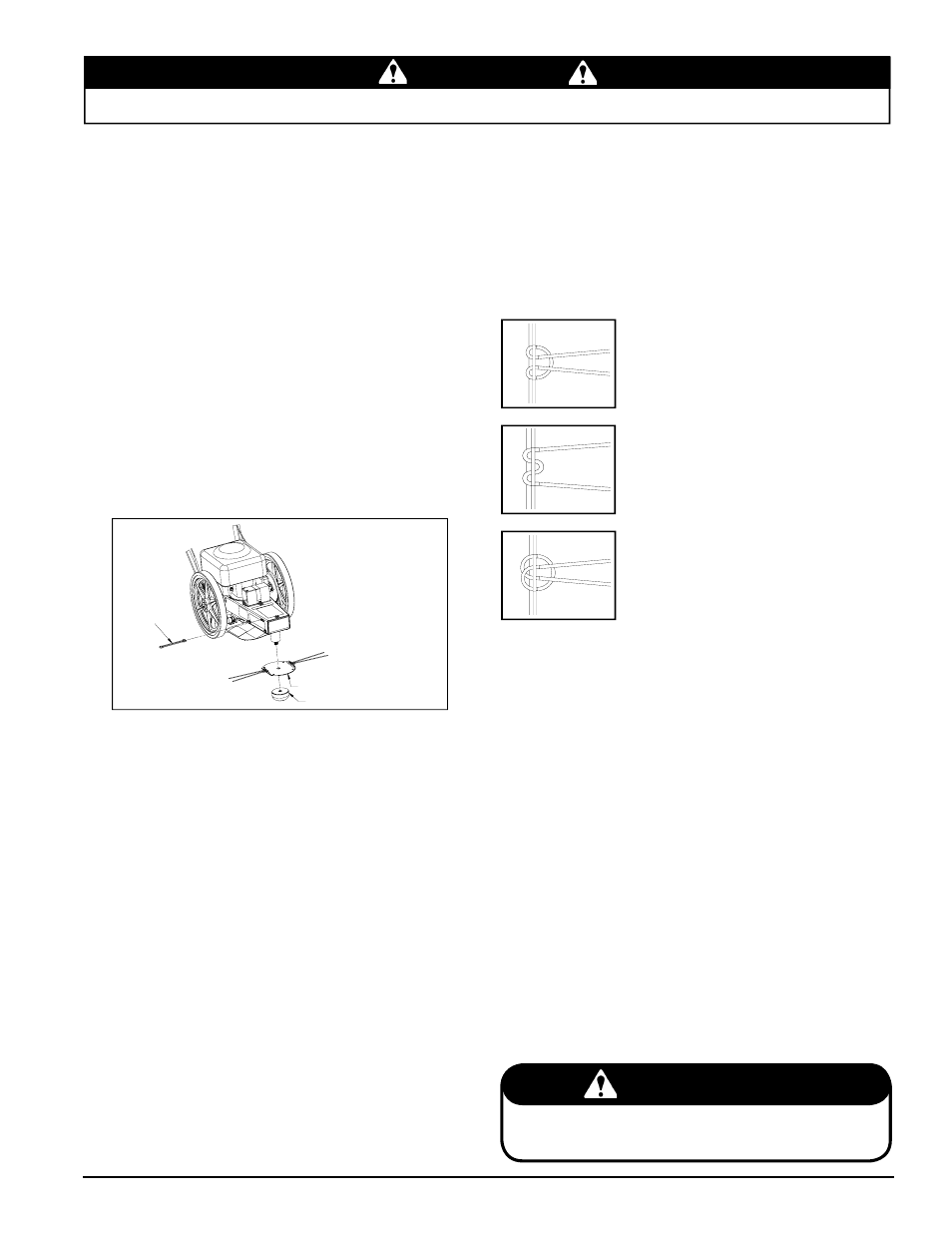

Figure 5.1 – Réglage de la hauteur de coupe
5.3 CHANGEMENT DU FIL DE COUPE
Le fil de coupe est disponible dans deux calibres différents,
0,130 mil (standard) et 0,155 mil (service sévère). Le type de
fil sélectionné dépend des conditions de coupe et des matières
à couper.
Les fils d’un calibre supérieur à 0,155 mil peuvent être utilisés
en faisant des trous plus gros dans la tête du taille bordures.
La décision de percer des trous plus gros peut réduire la durée
de vie des fils de 0,130 mil et 0,155 mil s’ils sont utilisés une
nouvelle fois.
Le fil de coupe peut être enrouléd’une variété de façons.
Référez-vous aux exemples des figures 5.2, 5.3 et 5.4. La
méthode d’enroulemente et le calibre du fil de coupe choisisil
sont basés sur la préférence de l’utilisateur.
Pour enrouler le fil de coupe dans la configuration standard,
veuillez suivre les étapes suivantes.
Introduisez le fil de coupe à travers le deuxième trou sur
l’une ou l’autre extrémité de la tête du taille -bordures en
laissant environ 8 pouces (20 cm) pour la surface de coupe.
La longueur totale de fil recommandée est de 20,5 pouces
(52 cm.).
Continuez en tissant le fil de coupe à travers le premier
trou situé directement à côté du deuxième trou utilisé dans
l’étape 1. Tirez fermement sur le fil de coupe.
1.
2.
Faites une boucle en faisantpasser le fil de coupe à
travers le premier trou sur l’extrémité opposée de la tête
du taille- bordures.
Introduisez le fil à travers le deuxième trou restant et tirez
fermement sur le fil de coupe. Les fils de coupe dans les
deux trous du milieu doivent avoir la même longueur. Si leurs
longueurs sont différentes, coupez-les à longueur égale.
Une fois terminée, la tête du taille -bordures doit ressembler à
la figure 5.2.
3.
4.
5.5 ENTRETIEN DU MOTEUR
Un bon entretien est essentiele pour assurer une longue durée
de vie à votre moteur. Nettoyez périodiquement le moteur et
retirez toute accumulation d’herbe et d’autres matières végétales.
Le manuel du moteur explique comment nettoyer le filtre à air
et changer l’huile. Il est recommandé d’effectuer l’entretien en
respectant le calendrier indiqué dans le manuel d’utilisation du
moteur.
N’oubliez pas d’inspecter le moteur et de nettoyer les ailettes de
refroidissement si nécessaire.
5.4 RÉGLAGE DE LA CHAÎNE DE TRANSMISSION
MODÈLES: 73455, 75365
Les modèles à autopropulsion fonctionnent avec une chaîne de
transmission. Cette chaîne a besoin d’un réglage périodique.
Pour effectuer le réglage :
Desserrez les deux écrous de 5/16 pouces (C) (Figure 4.2)
situés sous l’arbre du taille- bordures.
Faites glisser l’essieu du taille -bordures vers l’arrière pour
serrer les chaînes. Faites glisser le taille-bordures vers
l’avant pour desserrer les chaînes.
Resserrez les écrous.
1.
2.
3.
IMPORTANT
Nettoyez périodiquement le moteur et retirez toute accumulation
d’herbe et d’autres matières végétales. Un environnement
poussiéreux exigera un nettoyage plus fréquent.
Figure 5.2
Enroulement du fil de coupe
Figure 5.3
Méthode d’enroulement en option
Figure 5.4
Méthode d’enroulement en option
CLÉ DE 9/16
POUCES
TÊTE DU TAILLE -BORDURES
DISQUE DU TAILLE-BORDURES
