Manual del Propietario de Productos Crary Bear Cat 10
Sección
2.1 INSTALACIÓN DEL MANILLAR
MODELOS: TODOS LOS MODELOS
Retire el dispositivo de recorte y el manillar de la caja de
envío y del pálet.
El recipiente manual está ensamblado en parte a un lado
del manillar. Si fuese necesario, afloje el perno que sujeta el
recipiente manual al manillar. Gire el recipiente y fije el otro
extremo al lado opuesto del manillar con perno, arandela y
tuerca de 5/16” x 2-1/4 (8 mm x 57,1 mm) NO AJUSTE LOS
PERNOS EN ESTE MOMENTO.
Instale el manillar en posición vertical. Alinee el agujero
inferior del manillar con el agujero inferior del canal de
soporte del manillar ubicado sobre el dispositivo de recorte
y fije con dos pernos, arandelas y tuercas de 5/16” x 1” (8
mm x 25,4 mm) (Figura 2.1). NO AJUSTE LOS PERNOS
EN ESTE MOMENTO.
Ajuste la altura del manillar girando el mismo hasta que el
agujero superior del manillar esté alineado con un agujero
correspondiente en el canal de soporte del manillar y fíjelo
con dos pernos, arandelas y tuercas de 5/16” x 1” (8 mm
x 25,4 mm). NO AJUSTE LOS PERNOS EN ESTE
MOMENTO.
Apriete los pernos que sujetan el recipiente manual al
manillar.
Apriete los pernos restantes.
1.
2.
3.
4.
5.
6.
ADVERTENCIA
Antes de inspeccionar o realizar tareas de servicio en
cualquier parte de esta máquina, apague la fuente de
alimentación, desconecte el cable de la bujía retirándolo
de la bujía y asegúrese de que todas las partes móviles se
hayan detenido por completo.
Si cayeran pernos o tuercas dentro de la máquina, asegúrese
de retirarlos antes de arrancar la misma.
IMPORTANTE
2
Montaje
2.2 VERIFICACIÓN/AGREGADO DE ACEITE
PARA MOTOR
MODELOS: TODOS LOS MODELOS
Verifique el nivel de aceite y si fuese necesario llene el cárter
del motor con el tipo y la cantidad de aceite especificados en el
manual del propietario del motor.
Para obtener mejores resultados use solamente gasolina limpia,
nueva y sin plomo.
Compre gasolina en pequeñas cantidades y almacénela en
contenedores limpios y aprobados. Se recomienda un contenedor
con una capacidad de 2 galones (9 litros) o menos y con pico
vertedor. Un contenedor de estas características es más fácil
de manejar y ayuda a eliminar derrames durante la recarga de
combustible. No mezcle aceite con gasolina.
PARA OBTENER INSTRUCCIONES ADICIONALES PARA EL
LLENADO CONSULTE EL MANUAL DEL MOTOR.
2.3 LLENADO DEL TANQUE
MODELOS: TODOS LOS MODELOS
La gasolina es altamente inflamable y sus
vapores son explosivos. A fin de impedir
lesiones personales o daño a la propiedad:
Almacene gasolina únicamente en contenedores
aprobados, en edificios con buena ventilación, deshabitados,
y lejos de chispas o llamas. No llene el tanque de combustible
mientras el motor está caliente o funcionando. El combustible
derramado podría incendiarse si entra en contacto con partes
calientes o chispas del encendido. No arranque el motor en
presencia de combustible derramado. Nunca use gasolina
como agente de limpieza.
PELIGRO
IMPORTANTE
No intente arrancar el motor en este momento. Espere hasta
haber leído las instrucciones completas de arranque en la
sección Operación de este manual.

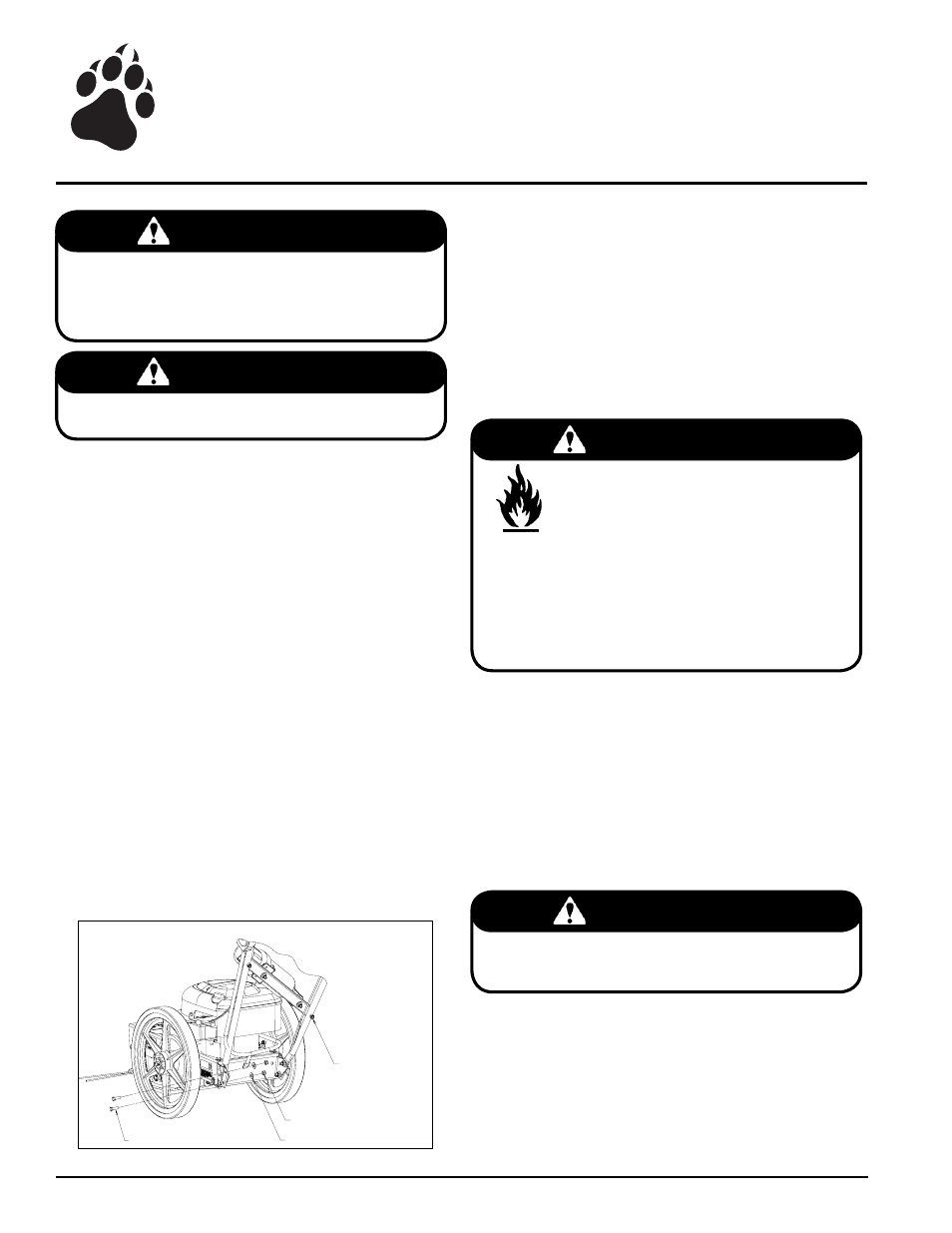

Figura 2.1 - Instalación del manillar
PERNOS DE
5/16” (8 MM) X
2-1/4 (57,1 MM)
TUERCA CON CUBIERTA
DE NYLON DE 5/16” (8 MM)
ARANDELA PLANA DE 5/16” (8 MM)
TORNILLO DE CABEZA HEXAGONAL
DE 5/16” (8 MM) X 1” (25,2 MM)
