38
39
37
31 35 35 31
32
33
30
12 29
9
28
7
8
10
11
6 14
16
17
18
19
20
21 22
23
24
6
6
7
8
10
27 36 27
6
9114-3281 STAY CLEAR OF MOVING PAR TS WHILE ENGINE IS RUNNING. MOVING PAR TS CAN CAUSE SERIOUS INJURY.
13
15
2 2
4
2 2 3
2
5 5 1 4
1 1 1

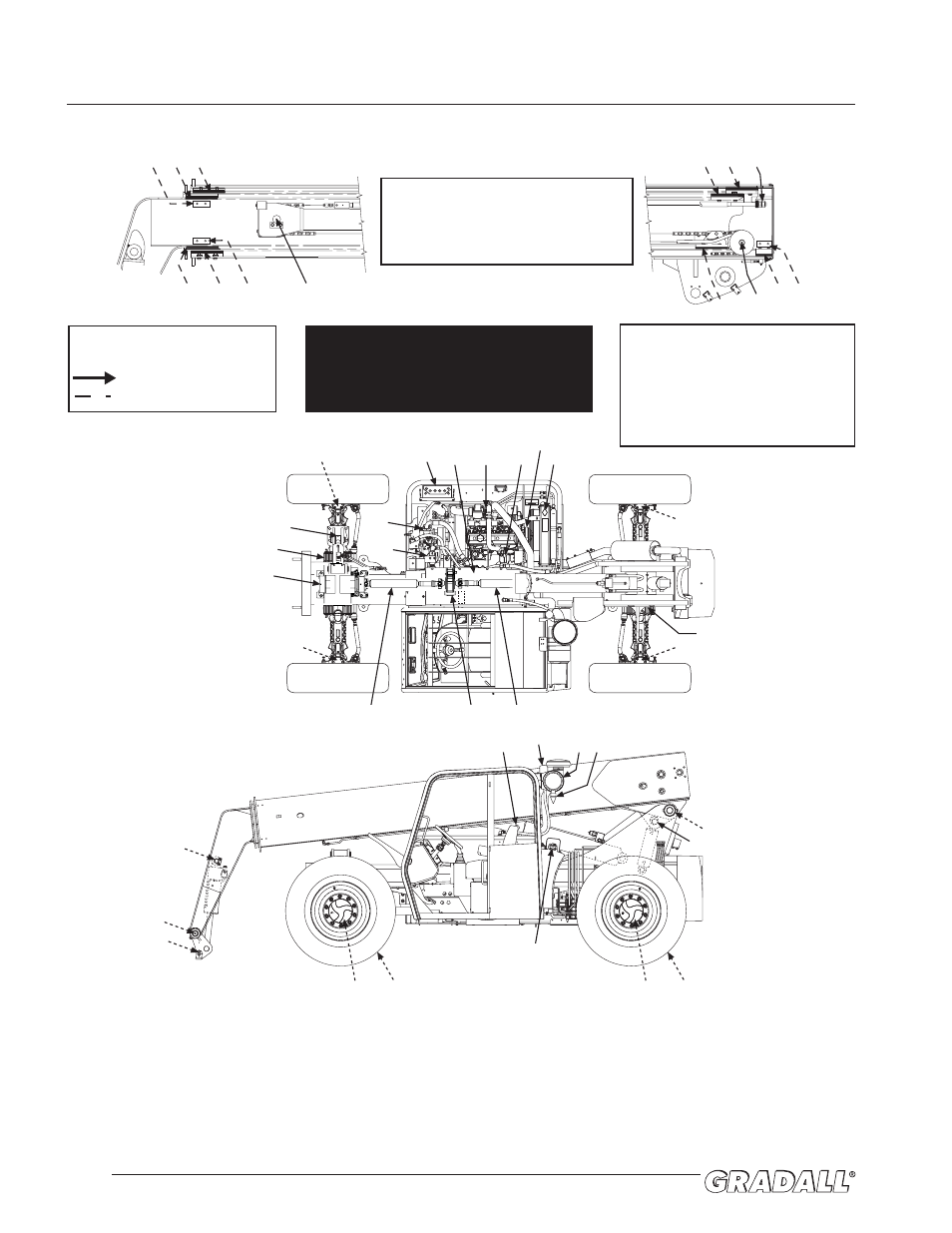

LUBRICACIÓN Y MANTENIMIENTO
17.1
AVISO DE LUBRICACIÓN
• Después de engrasar la máquina, accionar todas las funciones varias veces para distribuir los lubricantes. Realizar
este procedimiento de mantenimiento sin el accesorio ni las horquillas instalados.
• Aplicar una capa ligera de aceite de motor a todos los puntos de pivote del varillaje.
• Limpiar las graseras antes de lubricar.
• Los intervalos que se muestran son para un uso y condiciones normales (jornada de 8 horas). Ajustar los intervalos
para uso y condiciones fuera de lo normal.
• Vaciar el motor y las cajas de engranajes después del funcionamiento, cuando el aceite está caliente.
• Revisar los niveles del lubricante cuando el lubricante esté frío. Para facilitar el llenado del depósito hidráulico, usar
un embudo con una manguera o un tubo flexible para obtener mejores resultados.
• Limpiar el filtro, la caja del filtro de aire y los elementos reutilizables con un solvente o combustible diesel. Secar los
componentes completamente utilizando un paño sin pelusa.
SÍMBOLOS
= Grasera
= Otro servicio
= Servicio en ambos lados
AVISO IMPORTANTE
Asegurarse de revisar el ajuste
de la cadena de extensión cada
5 semanas o cada 250 horas y
ajustar según se requiera. La
cadena se puede dañar si no se
ajusta correctamente.
S
I NO SE UTILIZAN LOS ELEMENTOS
DE FILTRO HIDRÁULICO DE
G
RADALL
SE PODRÍA ANULAR LA GARANTÍA
Símbolos de lubricación
DF - COMBUSTIBLE DIESEL
EO - COMBUSTIBLE DE MOTOR
HF - ACEITE HIDRÁULICO
HM - GRASA MOLY (presión extrema)
•
Figura 17-2
