16.1
1. Aflojar las tuercas (15) de los tornillos (14)
para el soltado manual de las unidades de fre-
nado. Aflojar las tuercas unos 8 mm (5/16 in.).
2. Girar los tornillos (14) hasta que se aseguren
en el dispositivo de empuje del disco (11).
3. Con una llave de tuercas girar los tornillos (14)
alternadamente un cuarto de giro a la vez,
para comprimir las arandelas Belleville (6) y
soltar los discos de freno.
4. Sacar los tornillos (14) junto con las tuercas
(15) y los sellos (16). Cambiar los sellos, lu-
bricar los tornillos (14) usando grasa a base
de silicona y encajar las unidades en el brazo.
5. Ajustar los tornillos (14) de manera que sobre-
salgan 30 ±1 mm (1-3/16 in.) del brazo.
6. Fijar en su lugar apretando las tuercas (15).
PRECAUCIÓN: Apretar las tuercas (15) suje-
tando los tornillos (14) en su lugar. Volver a
verificar la proyección del tornillo (14).
Los frenos de servicio del eje delantero no funcionarán
cuando los frenos de estacionamiento se desengranan
manualmente. Los frenos traseros pueden proporcionar
sólo la mitad de la capacidad de frenado normal de la
máquina. Siempre volver a ajustar los tornillos de solta-
do de los frenos antes que la máquina vuelva a su servi-
cio regular.

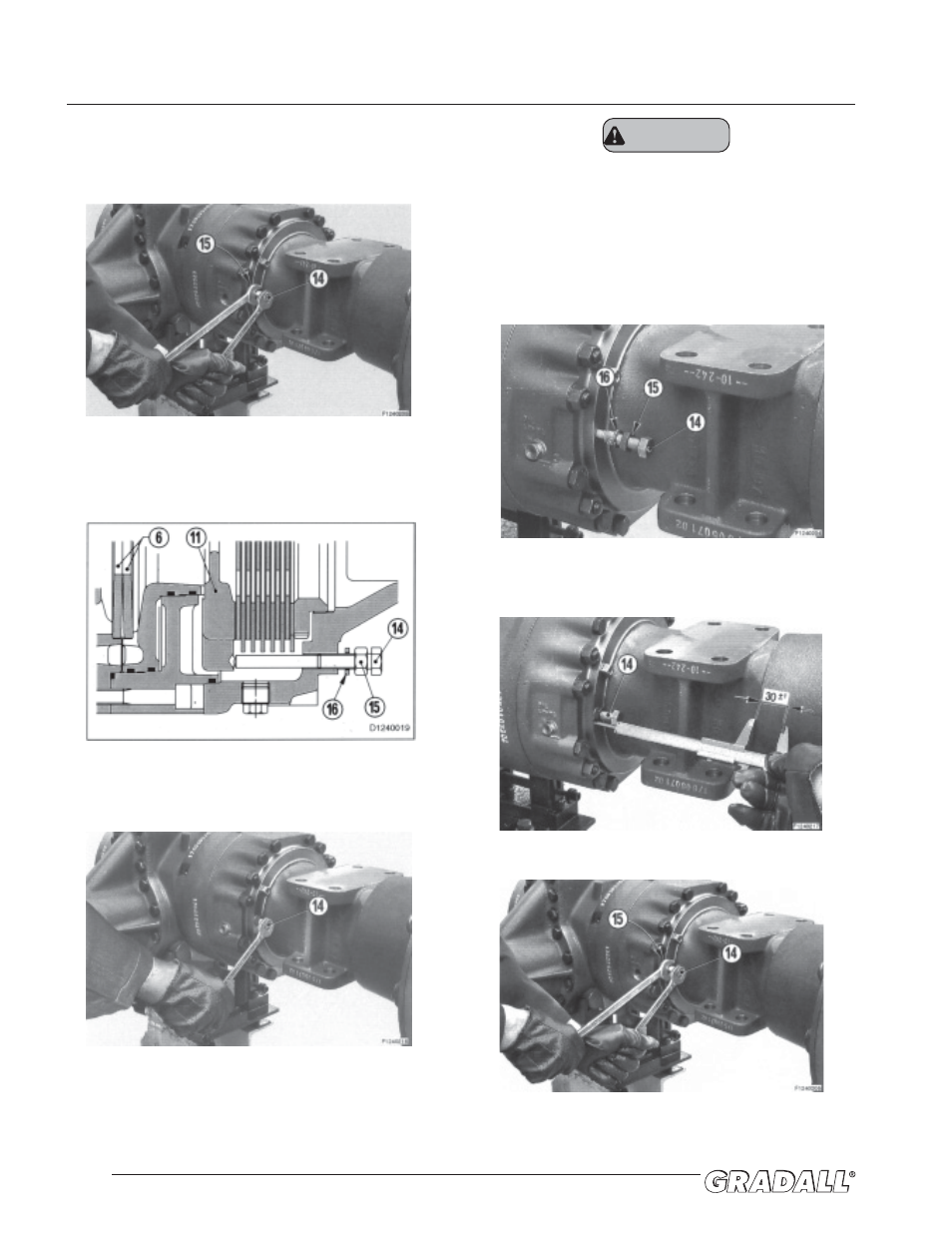

Figura 16-1
SOLTADO MANUAL DEL EJE (pasos 1-3)
Bloquear las ruedas antes de llevar a cabo este
procedimiento.
AJUSTES DESPUÉS DEL SOLTADO MANUAL
(pasos 4-6)
SOLTADO MANUAL DEL SISTEMA DE FRENO
ADVERTENCIA
