Power controller - sheet 4 of 4 -9, Pin 1, Figure 6-5. power controller - sheet 4 of 4 – JLG M450 ANSI Service Manual User Manual
Page 187

SECTION 6 - JLG CONTROL SYSTEM
3121127
– JLG Lift –
6-9
J7
1
4WD FWD
4WD FORWARD
DIGITAL
OUTPUT
2
N/C
NOT CONNECTED
DIGITAL
OUTPUT
3
4WD FWDB 4WD FORWARD B
DIGITAL
OUTPUT
4
ST RT
STEER RIGHT
DIGITAL
OUTPUT
5
ST LF
STEER LEFT
DIGITAL
OUTPUT
6
ST PROP
STEER PROPORTIONAL
DIGITAL
OUTPUT
7
PROTR
4WD REVERSE
DIGITAL
OUTPUT
8
PROTL
4WD REVERSE B
DIGITAL
OUTPUT
9
PLVL UP
NOT CONNECTED
DIGITAL
INPUT
10
BRK
BRAKE
DIGITAL
OUTPUT
11
N/C
NOT CONNECTED
N/C
N/C
12
BRKPRS
BRAKE PRESSURE
DIGITAL
INPUT
13
N/C
NOT CONNECTED
DIGITAL
OUTPUT
14
GND
GROUND
GROUND
INPUT
15
IGN
BRAKE PRESSURE POWER
+12V
OUTPUT
J8
1
N/C
NOT CONNECTED
N/C
N/C
2
CANH
CAN HIGH
SERIAL
I/O
3
CANL
CAN LOW
SERIAL
I/O
4
CANSHD
CAN SHIELD
GROUND
INPUT
J9
1
ANLPWR
ANALYZER POWER
+12V
OUTPUT
2
ANLRx
ANALYZER RS-232 Rx
SERIAL
INPUT
3
ANLTx
ANALYZER RS-232 Tx
SERIAL
OUTPUT
4
ANLGND
ANALYZER GROUND
GROUND
INPUT
PIN 1
1600302-F

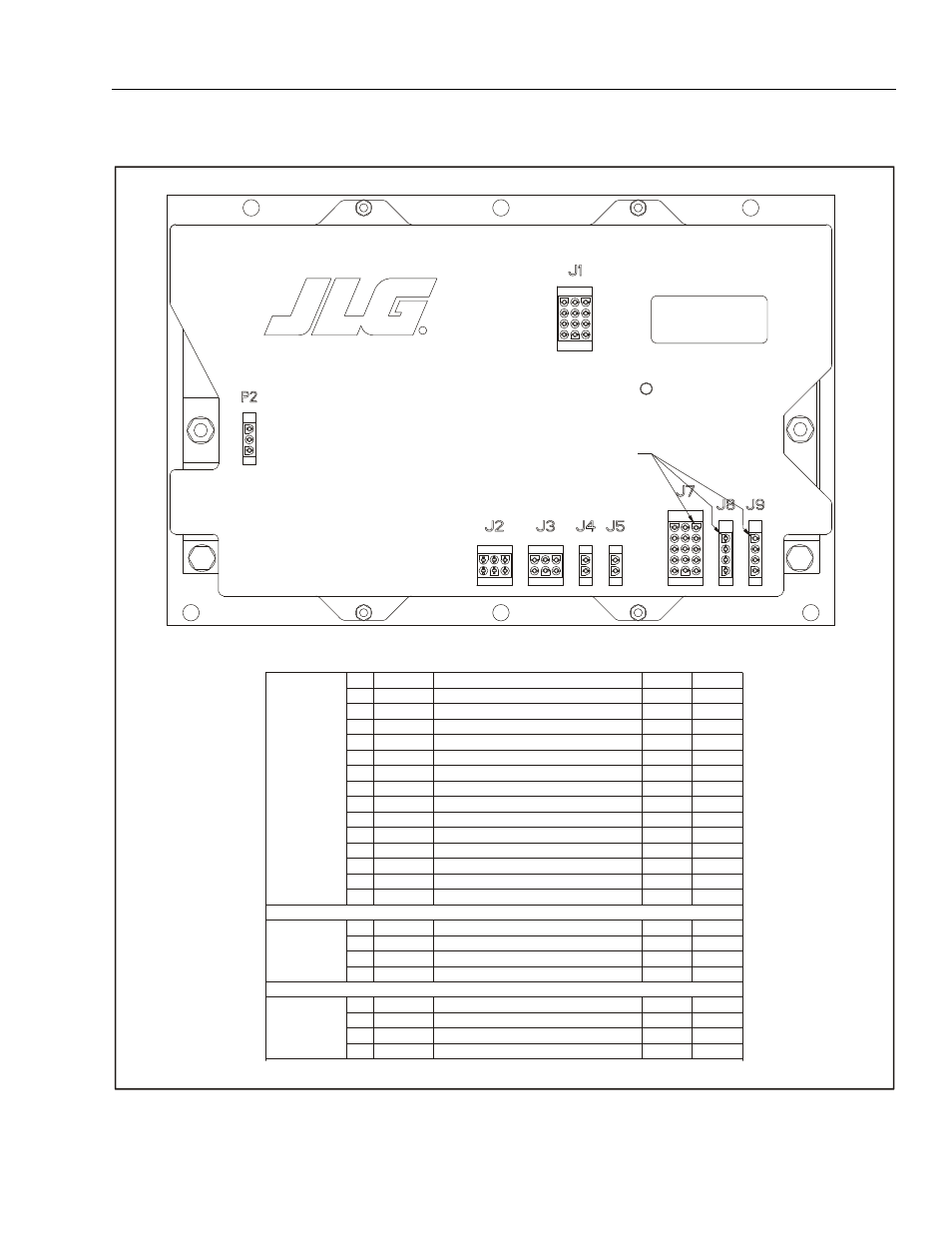

Figure 6-5. Power Controller - Sheet 4 of 4
