Einführung 068017-021 UL25, UL32 und UL40
Betriebsanleitung Seite 39
E INFÜHRUNG
Dieses Handbuch beschreibt den Betrieb der UL25-, UL32- und UL40-Arbeitsbühnen. Dieses Handbuch muss
ständig an der Maschine aufbewahrt werden.
A LLGEMEINE B ESCHREIBUNG
W A R N U N G ! !
Die Arbeitsbühne NICHT ohne ordnungsgemäß zusammengesetzte und angebrachte Schutzgeländer
benutzen.

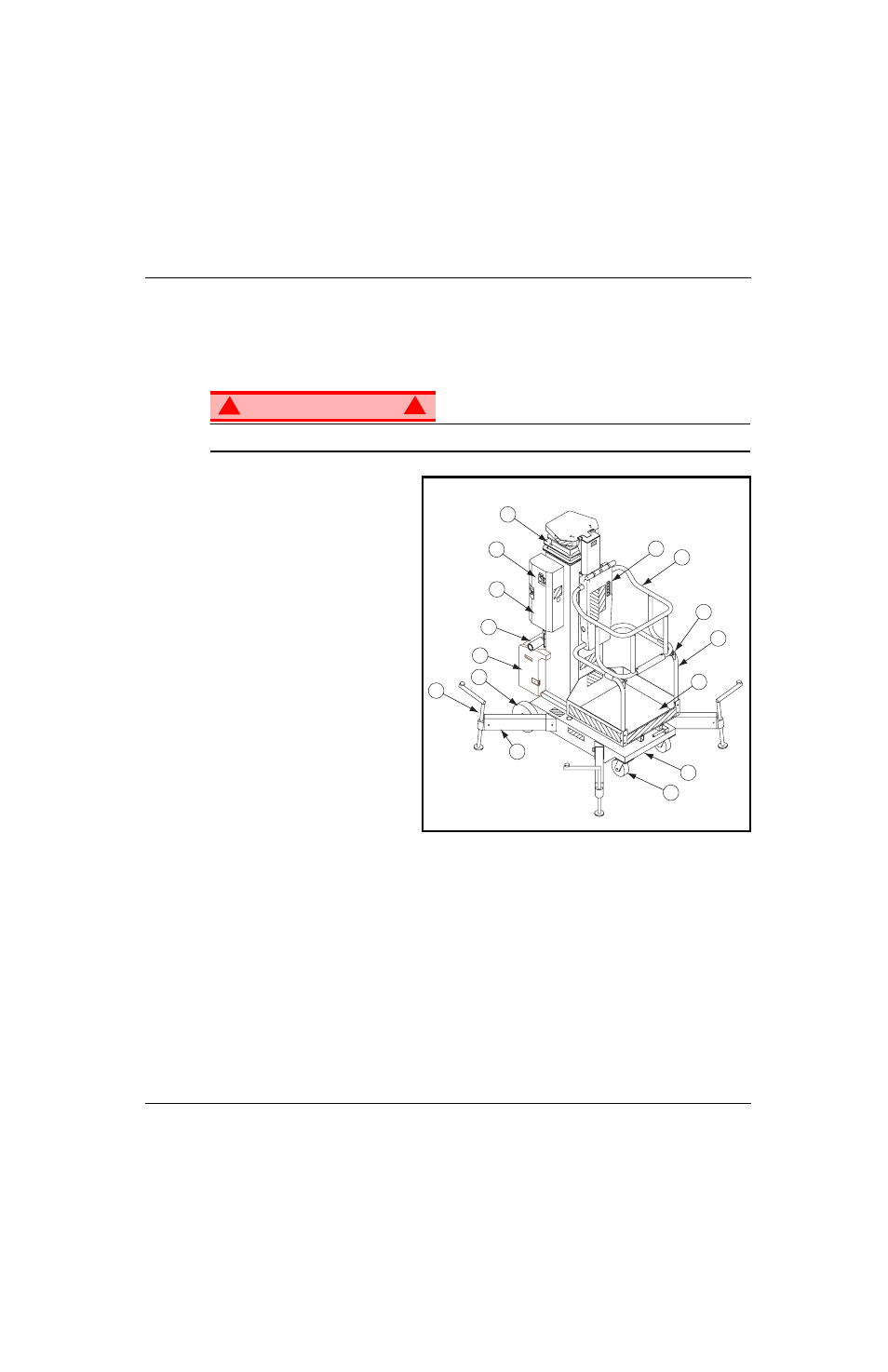

Abbildung 1: Arbeitsbühne
1. Arbeitsbühne
2. Mast
3. Fahrwerk
4. Hilfsstützen
5. Oberes Schutzgeländer (Tür)
6. Unteres Schutzgeländer
7. Fahrwerk-Steuerpult
8. Hydraulikaggregat
• Motor
• Hydraulikbehälter
9. Batteriekasten
(Gleichstromgeräte)
• Batterie
• Batterieladegerät
10. Laufrollen
11. Hinterräder
12. Schraubspindeln
13. Verladegerätbaugruppe
14. Türsicherungsbolzen
2
7
5
1
3
10
11
12
4
8
6
14
8
9
13
