Page 28 Guide de l’opérateur
068017-021 UL25, UL32 et UL40 Transport de la plate-forme élévatrice
D É C H A R G E M E N T
1. Détacher les sangles ou cordes d’arrimage.
2. Retirer l’axe de verrouillage et tirer la barre en T jusqu’à ce que l’axe de verrouillage s’engage dans le
trou de l’extrémité de la barre.
3. Reculer la machine jusqu’à ce que les roues arrière aient dépassé le bord du hayon ou de la plate-
forme du véhicule.
4. Tirer la barre en T vers le bas pour permettre à la machine de reposer sur le chargeur.
• Une fois que la machine a fini de glisser sur le chargeur, elle bascule en position verticale.
• Contrebalancer graduellement le poids du véhicule en tirant la barre en T vers le haut. Ceci permet
d’abaisser doucement la machine sur ses roues, évitant ainsi tout choc inutile.
5. Remettre la barre en T en position de rangement en veillant à ce que l’axe de verrouillage s’engage
dans la barre.
M ODÈLES C . C .
Remettre la batterie en place et rebrancher la fiche de la boîte à batterie en veillant à l’insérer bien à fond.

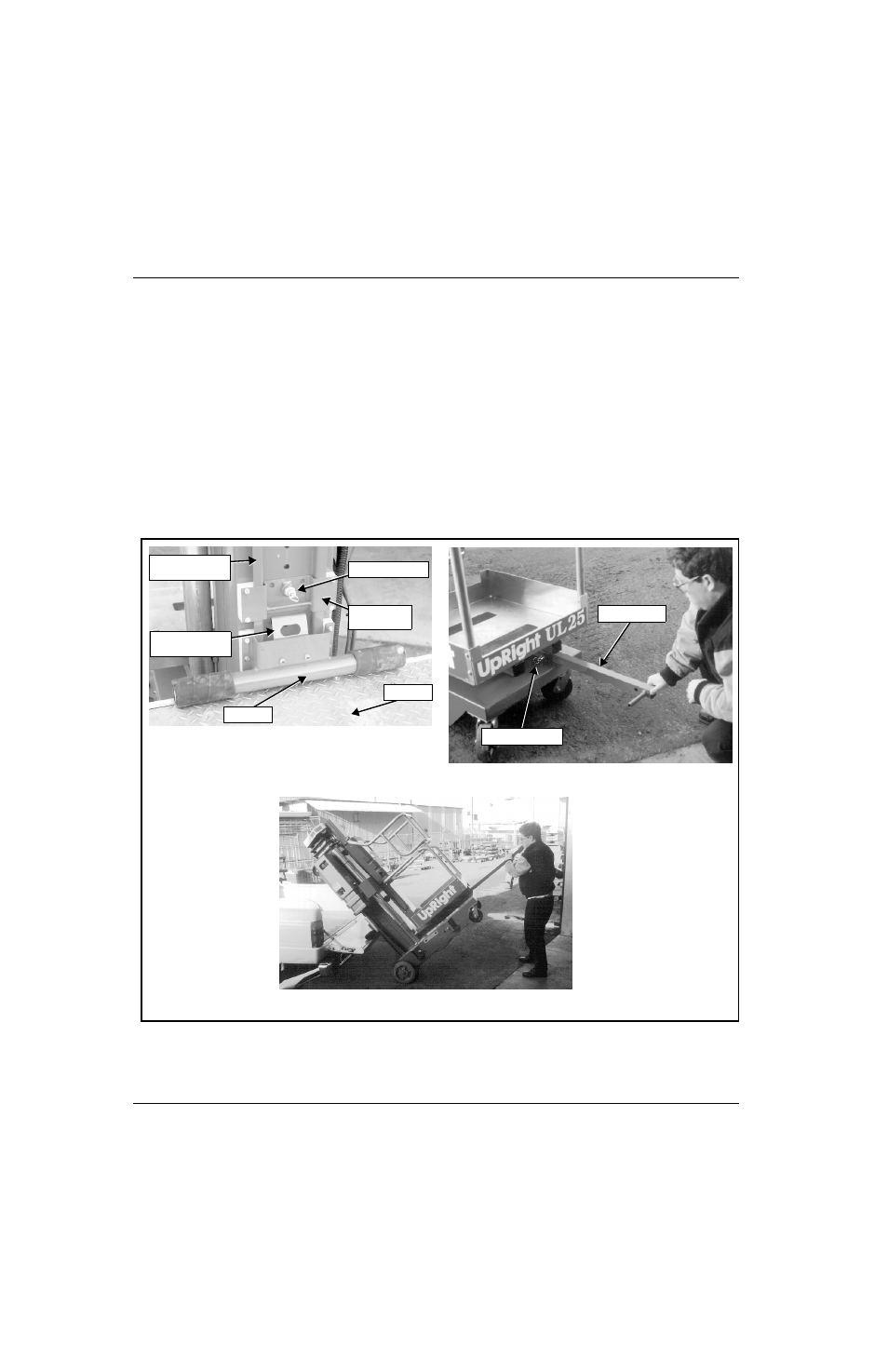

Figure 6 : Chargement du modèle UL pour le transport
Chargeur en position de chargement
Positionnement de la barre en T
Basculement de la machine pour le chargement sur un véhicule ou le déchargement
Axe de retenue
Barre en T
Axe de retenue
Support du
chargeur
Hayon
Chargeur
Crochet de
suspension
Glissière de
chargement
