Ispezione delle funzioni del sistema
I
SPEZIONE DELLE FUNZIONI DEL SISTEMA
Fare riferimento alla Figura 1 e alla Figura 2 per indicazioni sull'ubicazione dei vari comandi e indicatori.
A V V I S O ! !
TENERSI A DISTANZA dalla piattaforma di lavoro quando si eseguono i seguenti controlli.
Prima di utilizzare la macchina, ispezionare l'area di lavoro per ricercare eventuali imperfezioni superficiali
pericolose, quali fori, dislivelli, protuberanze e detriti.
Verificare la presenza di eventuali ostacoli e controllare i conduttori elettrici in TUTTE le direzioni, anche
sopra la piattaforma di lavoro.
Quando si eseguono i controlli, proteggere da eventuali danni il cavo della console di comando.
1. Se necessario, spostare la macchina in un'area priva di ostacoli in modo da poterla sollevare
completamente.
2. Ruotare gli interruttori arresto di emergenza telaio e piattaforma in posizione ON estraendo i pulsanti.
3. Ruotare l'interruttore telaio su ON.
4. Portare l'interruttore sollevamento telaio in posizione UP e sollevare completamente la piattaforma.
5. Ispezionare visivamente il complessivo montante per individuare eventuali danni o segni di
funzionamento irregolare. Verificare se vi sono componenti mancanti o allentati.
6. Verificare che i supporti del meccanismo di depressione siano ruotati in posizione sotto la macchina.
7. Verificare il corretto funzionamento del sensore livello:

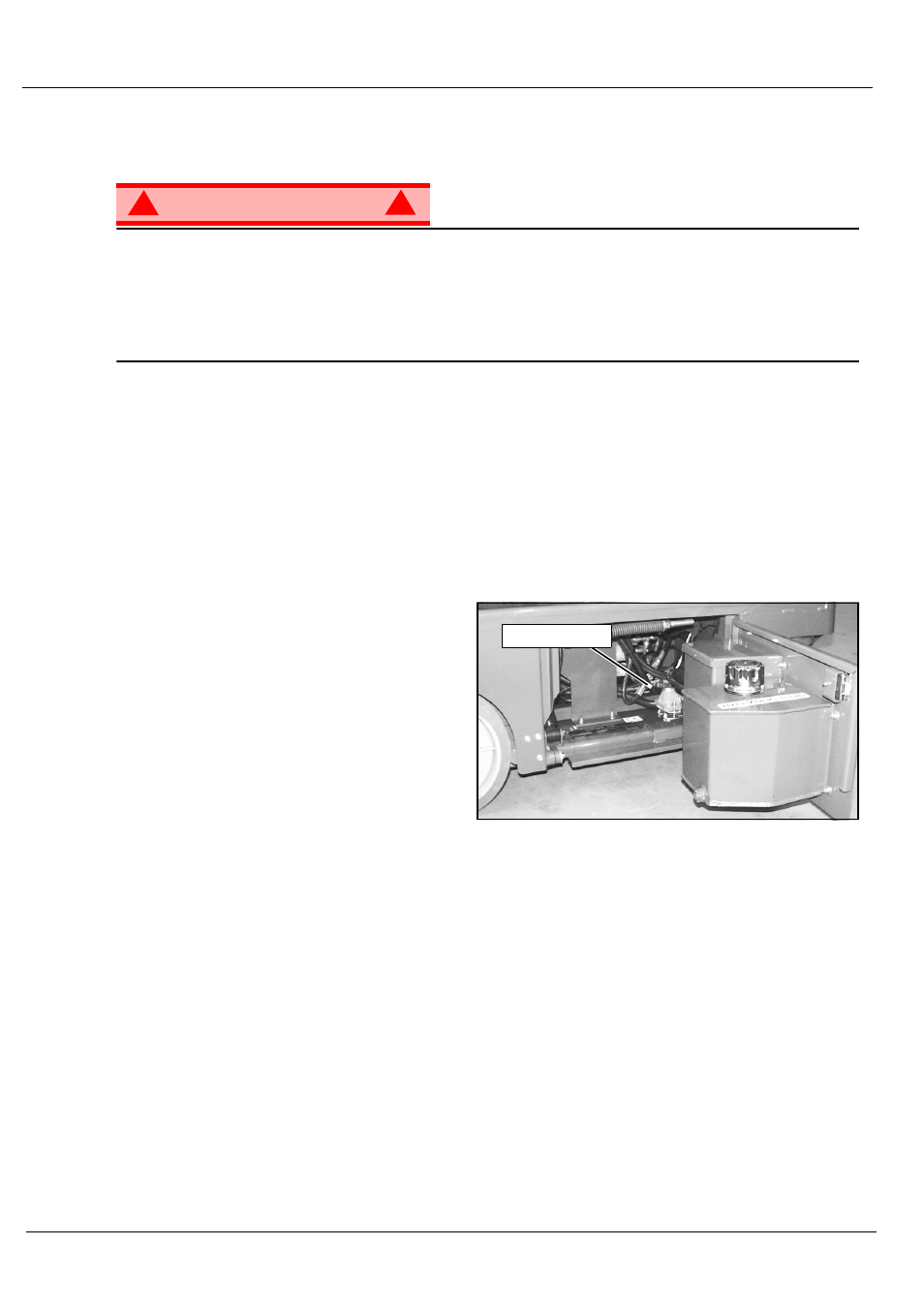

Figura 3: Posizione del sensore livello
a. Aprire il portellino.
b. Tenere premuto il sensore di livellamento.
c. Spingere l'interruttore sollevamento telaio
in posizione UP.
• L'allarme dovrebbe suonare e la
piattaforma non si dovrebbe sollevare.
d. Chiudere e bloccare la porta.
8. Abbassare parzialmente la piattaforma
premendo l'interruttore sollevamento/
abbassamento telaio in posizione DOWN,
e verificare che l'allarme discesa sia
percepibile.
9. Verificare il corretto funzionamento della valvola di discesa di emergenza telaio (v. figura 4):
a. Aprire la valvola tirando la manopola.
b. Una volta abbassata completamente la piattaforma, chiudere la valvola rilasciando la manopola.
10. Abbassare l'interruttore arresto di emergenza telaio in posizione OFF. Tutte le funzioni della macchina
dovrebbero essere disattivate. Tirare l'interruttore arresto di emergenza telaio per ripristinare il sistema.
11. Montare la piattaforma.
12. Verificare che il percorso sia sgombro da persone, ostruzioni, fori e dislivelli, che sia in piano e in grado
di sostenere carichi su ruote.
13. Dopo aver montato la piattaforma, abbassare la barra per chiudere l'ingresso.
14. Selezionare la modalità DRIVE.
15. Abbassare l'interruttore interblocco e contemporaneamente portare lentamente la leva di controllo
in avanti (FORWARD) e all'indietro (REVERSE) per verificare il controllo della velocità e direzionale.
Più si spinge o si tira la leva di controllo allontanandola dal centro, maggiore sarà la velocità di marcia
della macchina.
16. Spingere l'interruttore sterzo a DESTRA e quindi a SINISTRA per verificare il controllo dello sterzo.
17. Abbassare l'interruttore arresto di emergenza piattaforma in posizione OFF. Tutte le funzioni della
macchina dovrebbero essere disattivate. Tirare l'interruttore arresto di emergenza piattaforma per
ripristinare il sistema.
Sensore livello
