Bedienelemente und Anzeigen

Betriebsanleitung

Seite 5

EDIENELEMENTE

UND

NZEIGEN

Vor Inbetriebnahme der Maschine muss sichergestellt sein, dass der Bediener die Position jedes
Bedienelementes und jeder Anzeige kennt und mit Funktionsweise und Bedienung der Maschine
umfassend vertraut ist.

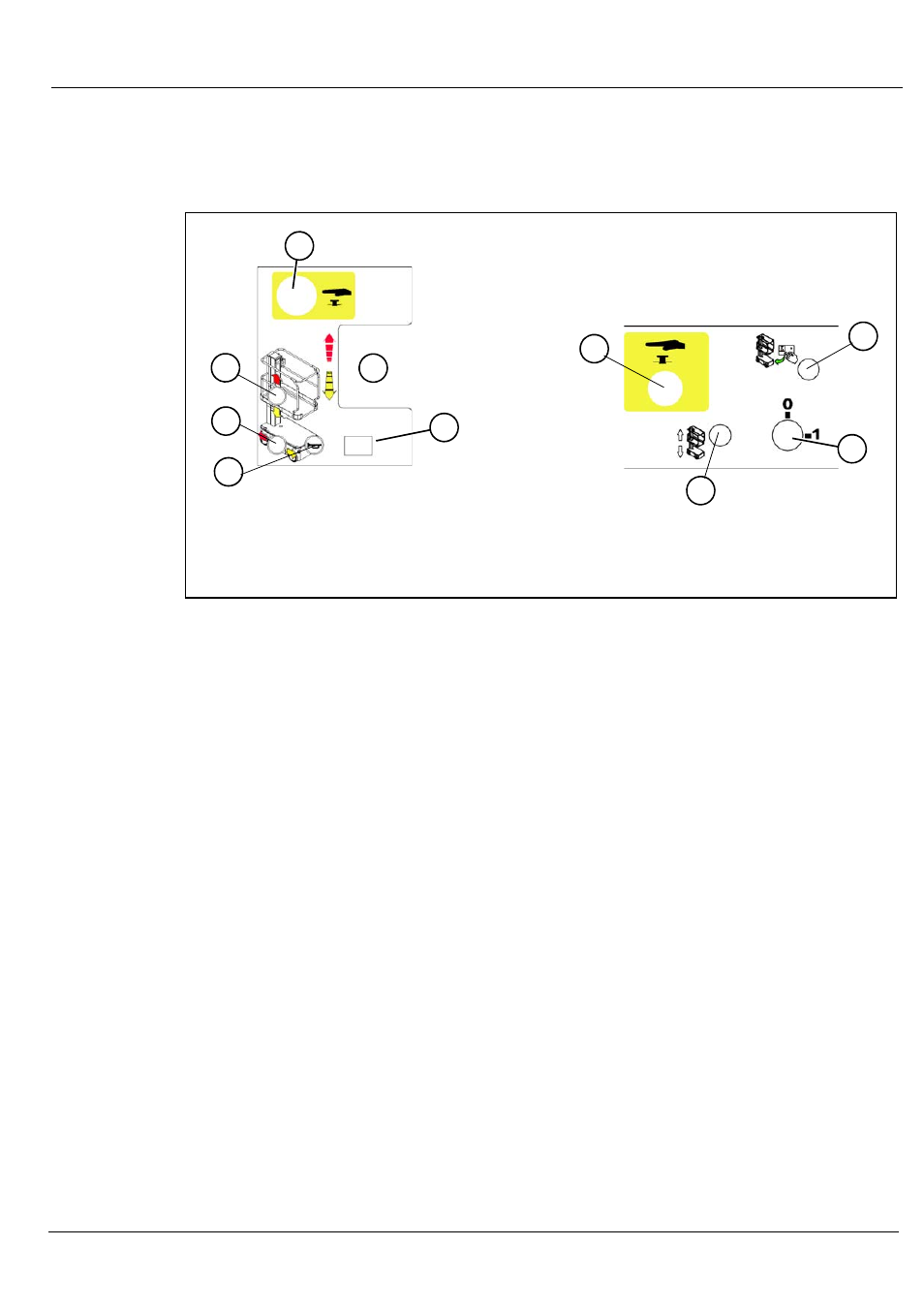

Abbildung 2: Bedienelemente und Anzeigen

ICHERHEITSPRÜFUNG

VOR

NBETRIEBNAHME

HINWEIS: Lesen Sie sich alle Sicherheitsregeln, Betriebsanleitungen, Bezeichnungsschilder und nationalen

Sicherheitsanweisungen/-anforderungen sorgfältig durch, stellen Sie sicher, dass Sie sie vollständig verstanden
haben und halten Sie sie ein. Gehen Sie jeden Tag vor Inbetriebnahme der Maschine wie folgt vor.

1. Öffnen Sie die Fahrwerktür, und prüfen Sie, ob Beschädigungen oder Leckagen (Flüssigkeitsaustritt)

vorhanden sind und ob Teile fehlen.

2. Überprüfen Sie bei vollständig abgesenkter Plattform die Füllstandshöhe der Hydraulikflüssigkeit.

Öffnen Sie die Fahrwerktür, und nehmen Sie die Kappe des Hydraulikbehälters ab. Die Flüssigkeit sollte
am Pegelstab sichtbar sein. Füllen Sie bei Bedarf etwas von der empfohlenen Hydraulikflüssigkeit nach.
Siehe “Technische Daten” auf Seite 14.

3. Stellen Sie sicher, dass die Batterieflüssigkeit die korrekte Füllstandshöhe aufweist. Siehe

“Instandhaltung der Batterie” auf Seite 11.

4. Vergewissern Sie sich, dass die Batterien aufgeladen sind.

5. Vergewissern Sie sich, dass das AC-Verlängerungskabel vom Fahrwerkanschluss abgezogen wurde.

6. Überprüfen Sie, ob alle Komponenten der Schutzgeländer angebracht und sämtliche

Befestigungselemente ordnungsgemäß festgezogen sind.

7. Untersuchen Sie die Maschine sorgfältig auf Risse an Schweißstellen und Schäden an der Struktur, lose

oder fehlende Beschläge, Leckagen in der Hydraulikvorrichtung, Beschädigungen am Steuerkabel und
gelöste Kabelverbindungen.

Plattform-Steuerung

Fahrwerk-Steuerung (rechte Seite)

Seitenansicht

Ansicht von oben

1. Joystick
2. Not-Aus
3. Tasten zum Ausfahren
4. Taste zum Fahren
5. Not-Aus (Fahrwerk)

6. Umschalter (Fahrwerk)
7. Freigabetaste
8. Schlüsselschalter
9. Taste für die Hupe

10. Display
