Seite 10 Betriebsanleitung
Instandhaltung
I
NSTANDHALTUNG
W A R N U N G ! !
Immer zuerst die Hubvorrichtung blockieren, bevor bei ausgefahrener Arbeitsplattform irgendwelche
Wartungs- oder Instandhaltungsarbeiten an der Maschine durchgeführt werden.
NICHT im Bereich der Hubvorrichtung stehen, während die Verstrebung ausgeklappt oder eingefahren
wird.

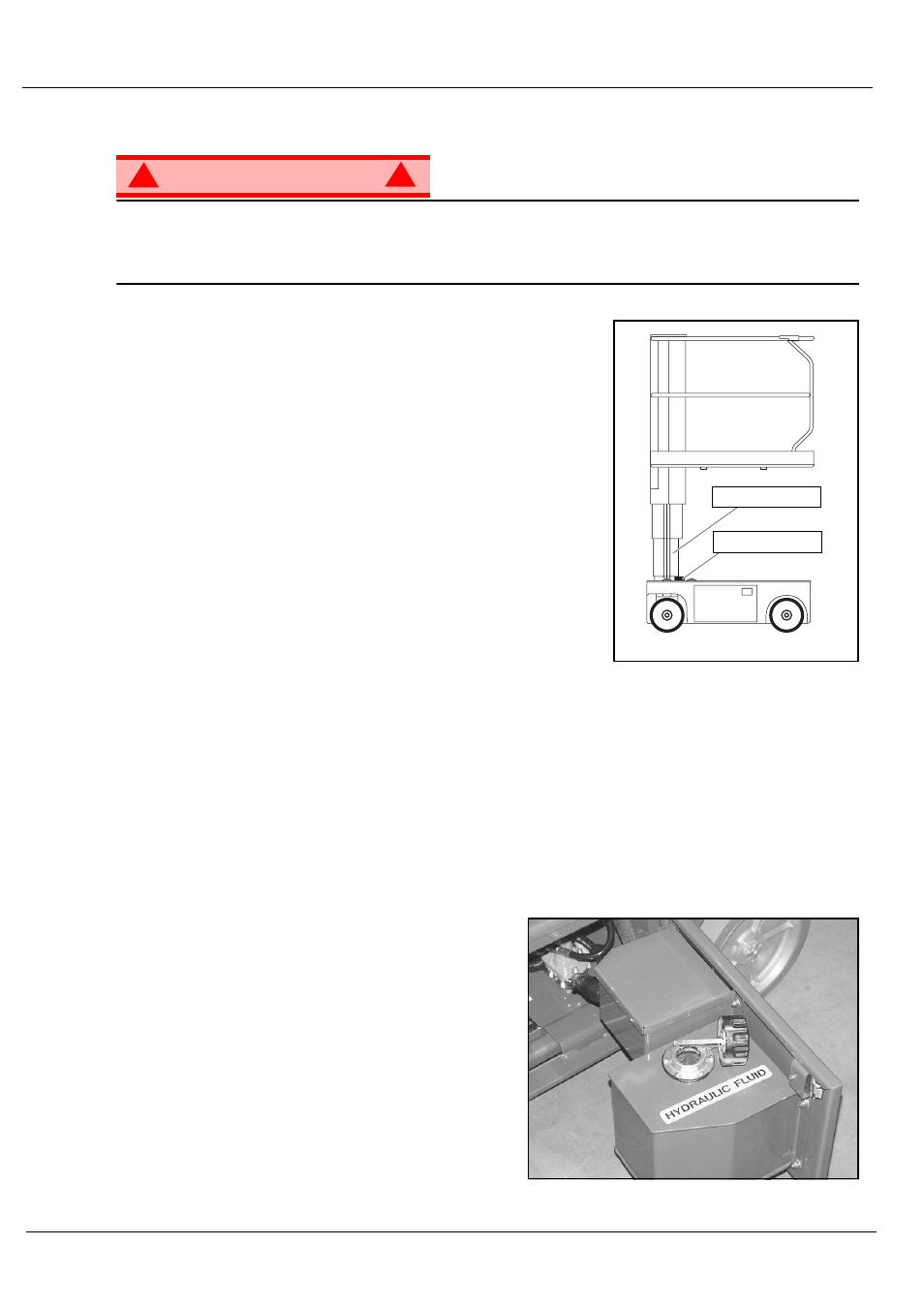

Abbildung 7: Stützen der Hubvorrichtung
B
L O C K I E R E N D E R
H
U B V O R R I C H T U N G
I NSTALLATION
1. Parken Sie die Maschine auf einer festen, ebenen Fläche.
2. Vergewissern Sie sich, dass beide Not-Aus-Schalter auf EIN
stehen.
3. Drehen Sie den Schlüsselschalter des Fahrwerks auf die Stellung
für FAHRWERK, und halten Sie ihn in dieser Position.
4. Stellen Sie den am Fahrwerk befindlichen Schalter zum
Ausfahren in die Position für AUFWÄRTS, und fahren Sie die
Plattform etwa 1,2 m (4 ft) aus.
5. Legen Sie einen robusten Holzklotz von 51mm x 100 mm x 45 cm
(2”x 4”x18”) zwischen das Teilstück des zweiten Mastes und das
Fahrwerk und zwar direkt hinter dem Hubgerüst.
6. Drücken Sie den Fahrwerkschalter zum Ausfahren in die Position
für ABWÄRTS und fahren Sie die Plattform stufenweise ein, bis
das Teilstück des zweiten Mastes auf dem Klotz ruht.
E NTFERNEN
1. Drücken Sie den Fahrwerkschalter zum Anheben in die Position für AUFWÄRTS, und fahren Sie
die Plattform stufenweise aus, bis der Klotz entfernt werden kann.
2. Entfernen Sie den Klotz.
3. Drücken Sie den Fahrwerkschalter zum Ausfahren in die Position für ABWÄRTS, und fahren Sie
die Plattform vollständig ein.
H Y D R A U L I K F L Ü S S I G K E I T
Der Behälter für die Hydraulikflüssigkeit befindet sich in der Fahrwerktür.
Abbildung 8: Behälter für Hydraulikflüssigkeit und Pegelstab
HINWEIS: Niemals Flüssigkeit bei ausgefahrener Plattform
nachfüllen.
Ü BERPRÜFEN DER
H YDRAULIKFLÜSSIGKEIT
1. Vergewissern Sie sich, dass die Plattform vollständig
eingefahren ist.
2. Öffnen Sie die Fahrwerktür.
3. Entfernen Sie die Kappe von der Einfüllöffnung auf
dem Behälter für die Hydraulikflüssigkeit.
4. Prüfen Sie, welche Füllstandshöhe der Pegelstab an
der Kappe anzeigt.
5. Füllen Sie die geeignete Hydraulikflüssigkeit nach,
bis die Füllstandshöhe die Markierung FULL erreicht hat. Siehe “Technische Daten” auf Seite 14.
Mast Nr. 2
Holzklotz
