14. Senken Sie den Korb teilweise ab, indem Sie den
Fahrwerk-Hebeschalter auf AB (DOWN) drücken.
Überprüfen Sie die Funktion des akustischen
Senkalarms.
15. Öffnen Sie das Fahrwerk-Notfall-Senk-Ventil (Bild 3), um
die korrekte Funktion zu überprüfen, indem Sie den Griff
hineindrücken und gegen den Uhrzeigersinn um eine
Vierteldrehung drehen. Sobald der Korb ganz abgesenkt
ist, schließen Sie das Ventil durch Eindrücken und
Drehen des Griffs um eine Vierteldrehung im
Uhrzeigersinn, bis die Arretierung einrastet.
16. Drehen Sie den Fahrwerk-Schlüsselschalter auf
DECK.
17. Schließen und verriegeln Sie die Modultüren.
18. Stellen Sie sicher, daß die Fahrstrecke eben, frei
von Personen, Hindernissen, Löchern und
Abhängen ist und das Gewicht der Räder aushält.
19. Nach dem Betreten des Korbes sichern Sie den
Einstieg mit der Querstange.
20. Ziehen Sie den Notfall-Aus-Knopf heraus in die AN-
Stellung (ON).
21. Bringen Sie den Fahr/Hebeschalter in die FAHR-
Stellung (DRIVE).
22. Während Sie den Fußschalter heruntertreten, bringen
Sie den Steuerungshebel langsam auf VORWÄRTS
(FORWARD) dann RÜCKWÄRTS (REVERSE), um
die Geschwindigkeit und Richtungskontrolle zu
überprüfen. Je weiter Sie den Steuerungshebel von der
Mitte weg drücken oder ziehen, desto schneller fährt
die Maschine.
23. Drücken Sie den Lenkungsschalter nach RECHTS
(RIGHT) dann LINKS (LEFT), um die
Lenkungssteuerung zu überprüfen.
24. Drücken Sie den Notfall-Aus-Schaltknopf.
25. Überprüfen Sie die Funktionsfähigkeit des Notfall-Aus-
Knopfes, indem Sie nur einen der Notfall-Aus-Knöpfe in
die AUS-Stellung (OFF) herunterdrücken und eine
Steuerungsfunktion aktivieren. Wiederholen Sie diesen
Test, indem Sie den anderen Notfall-Aus-Knopf in die
AUS-Stellung (OFF) drücken. Sollte dennoch eine der
Maschinenfunktionen bei eingedrücktem Notfall-Aus-
Knopf arbeiten, unabhängig davon, welcher der
beiden Knöpfe benutzt wurde, sofort STOPPEN
(STOP) und die Maschine aus dem Verkehr ziehen, bis
sie repariert worden ist.
Einführung
Diese Bedienungsanleitung behandelt alle Modelle der
TM12 Teleskop-Hubbühnen. Diese Betriebsanleitung
muß immer bei der Maschine aufbewahrt werden.
Vor-Inbetriebnahme- und
Sicherheitsinspektion
Lesen, verstehen und befolgen Sie alle
Sicherheitsregeln und Betriebsanweisungen.
Danach gehen Sie jeden Tag folgende Schritte vor
Inbetriebnahme der Maschine durch:
1. Öffnen Sie die Module und untersuchen Sie sie auf
Schäden, Öl-Lecks oder fehlende Teile.
2. Überprüfen Sie den Hydraulikölstand, wenn der
Korb ganz unten ist. Öffnen Sie das linke Modul
und nehmen Sie die Tankkappe ab. Das Öl sollte
am Meßstab sichtbar sein. Füllen Sie ISO Nr. 46
Hydrauliköl bei Bedarf nach.
3. Überprüfen Sie den Flüssigkeitsstand der Batterien
(s. Batteriewartung, Seite 18).
4. Versichern Sie sich, daß die Batterien geladen sind.
5.
Überprüfen Sie, ob das AC-Verlängerungskabel (Wech-
selstrom) aus der Fahrwerkbuchse gezogen wurde.
6. Versichern Sie sich, daß alle Schutzgeländer an Ort
und Stelle und richtig verankert sind.
7. Inspizieren Sie die gesamte Teleskop-Hubbühne
genauestens auf Schäden wie gerissene
Schweißnähte oder Strukturteile, lockere oder fehlende
Teile, Öl-Lecks, beschädigte Kabel oder Schläuche,
lockere Verbindungen und Reifenschäden.
8. Bringen Sie die Maschine, wenn nötig, zu einer
freien Stelle, die ein vollständiges Ausfahren des
Teleskopmasts erlaubt.
9. Drehen Sie die Fahrwerk- und Korb-Notfall-Aus-
Schalter auf AN (ON) (Bild 1 & 2), indem Sie den
Knopf herausziehen.
10. Drehen Sie den Fahrwerk-Schlüsselschalter (Bild 1)
auf FAHRWERK (CHASSIS).
11. Drücken Sie den Fahrwerk-Hebeschalter (Bild 1) in
die AUF-Stellung (UP) und lassen Sie die
Hubbühne ganz ausfahren.
12. Inspizieren Sie visuell die ausgefahrene Hubbühne und
den Teleskopmast auf Schäden und unregelmäßige
Funktion. Achten Sie auf fehlende oder lockere Teile.
13. Überprüfen Sie die Funktion des Ausrichtsensors
(Bild 3), indem Sie den Sensor aus der Waagrechten
und gleichzeitig den Fahrwerk-Hebeschalter in die
AUF-Stellung (UP) drücken. Der Neigungsalarm
muß ertönen.

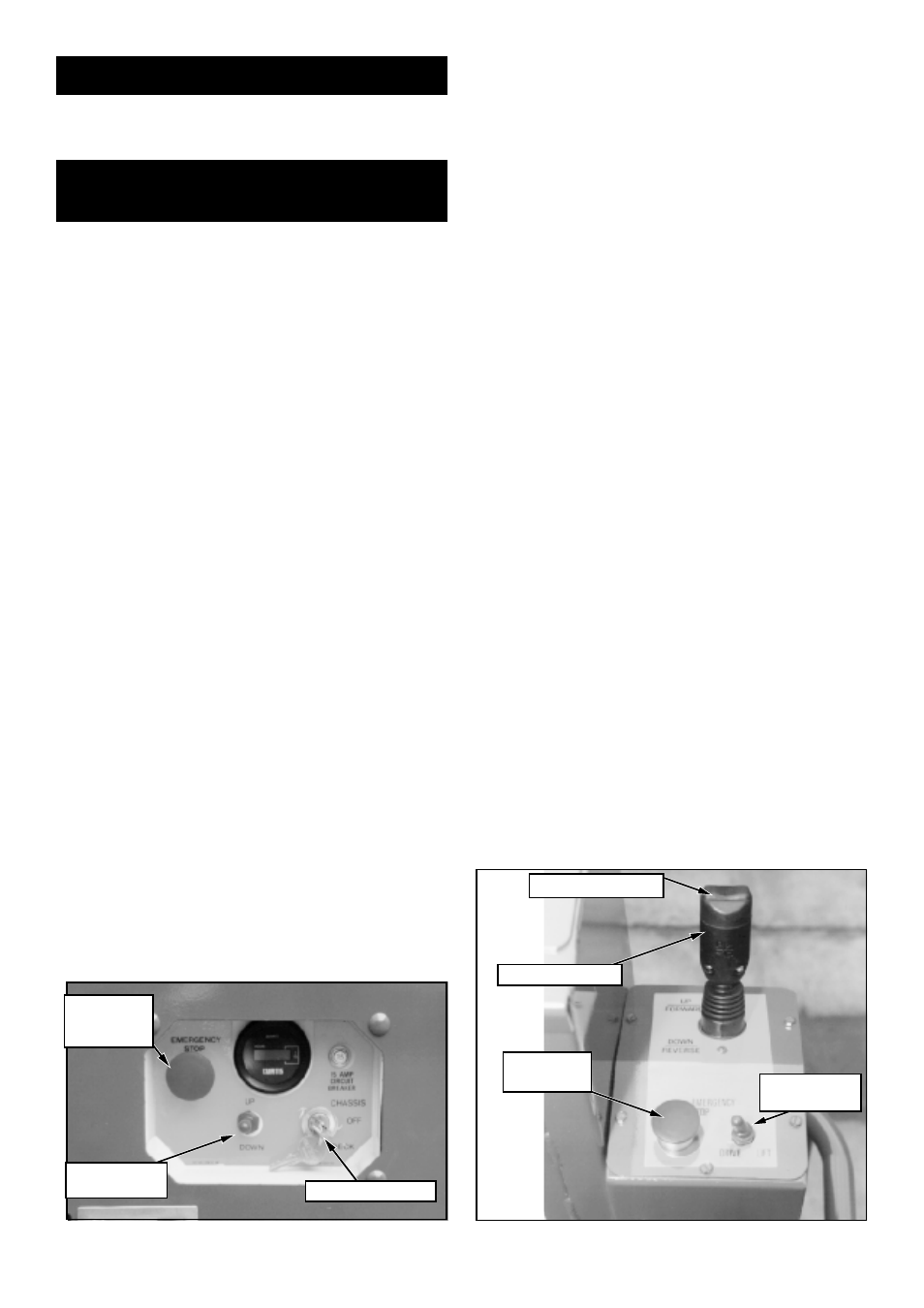

Bild 1: Fahrwerk, linke Seite
Fahrwerk-
Notfall-Aus-
Schalter
Schlüsselschalter
Fahrwerk-
Hebeschalter
Steuerungshebel
Lenkungsschalter
Bild 2: Steuerung
Notfall-Aus-
Schalter Fahr/
Hebeschalter
