Herunterklappen des
Schutzgeländers
Dieses Verfahren nur zum Durchfahren von Toren verwen-
den. Die Schutzgeländer müssen wieder in ihre richtige
Position gebracht werden, bevor der Korb benutzt wird.
Herunterklappverfahren (Bild 4)
Hinweis: Bei der Durchführung dieses Verfahrens
alle Befestigungsteile aufheben.
1. Legen Sie die Steuerung auf das Deck des Korbes.
2. Mit der Vorderseite des Korbes beginnend nehmen
Sie alle Muttern, Bolzen und Unterlegscheiben oben
vom vorderen Schutzgeländer ab. Klappen Sie das
vordere Schutzgeländer nach außen herunter.
3. Hängen Sie die Steuerung an das vordere
Schutzgeländer.
4. Schließen und sichern Sie das Einstiegstor.
5.
Entfernen Sie alle Muttern, Bolzen und
Unterlegscheiben oben vom hinteren Schutzgeländer.
Klappen Sie das hintere Schutzgeländer nach außen
herunter, wobei Sie darauf achten, daß das Tor immer
geschlossen bleibt.
6. Klappen Sie die seitlichen Schutzgeländer nach
innen herunter, so daß sie auf dem Deck des
Korbes zu liegen kommen.
Aufrichtverfahren
1. Richten Sie die seitlichen Schutzgeländer auf.
2. Richten Sie die hintere Schutzgeländerbaugruppe
auf. Richten Sie die Bohrungen aus und montieren
Sie die Bolzen, Unterlegscheiben und Muttern.
Ziehen Sie sie fest an.
3. Legen Sie die Steuerung auf das Deck des Korbes.
4.
Richten Sie das vordere Schutzgeländer auf. Richten
Sie die Bohrungen aus und montieren Sie die Bolzen,
Unterleg-scheiben und Muttern. Ziehen Sie sie fest an.
5. Hängen Sie die Steuerung an das vordere
Schutzgeländer.
6. Vor Inbetriebnahme des Korbes überprüfen Sie, ob
alle Befestigungsteile an Ort und Stelle und sicher
angebracht sind.
Vor Betreten des Korbes müssen die
Schutzgeländer an richtiger Stelle angebracht
und fest verankert sein.
Transport der Gelenk-Hubbühne
Per Gabelstapler
Hinweis: Maschine nur zum Transport anheben.
Das Gewicht der Hubbühne anhand der
technischen Daten überprüfen und sicherstellen,
daß der Gabelstapler zum Heben dieses
Gewichtes geeignet ist.
Heben Sie die Maschine von der Seite des Fahrwerks,
indem Sie sie mit der Gabel unter den Fahrwerk-
modulen anheben (Bild 5)
Per Kran
Sichern Sie die Haltebänder nur an den Fahrwerk-
Hebezapfen (Bild 5).
Per Lastwagen
1. Manövrieren Sie die Hubbühne in Transportposition
und blockieren Sie die Räder.
2. Befestigen Sie die Gelenk-Hubbühne mit Ketten
oder Haltebändern mit angemessener Zugleistung
an dem Transportfahrzeug, indem Sie sie durch die
Halteringe am Fahrzeug ziehen (Bild 5).
Niemals die Halteringe zum Anheben der
Gelenk-Hubbühne benutzen.
Ein zu starkes Festziehen der Ketten oder
Haltebänder kann zu einer Beschädigung der
Gelenk-Hubbühne führen.

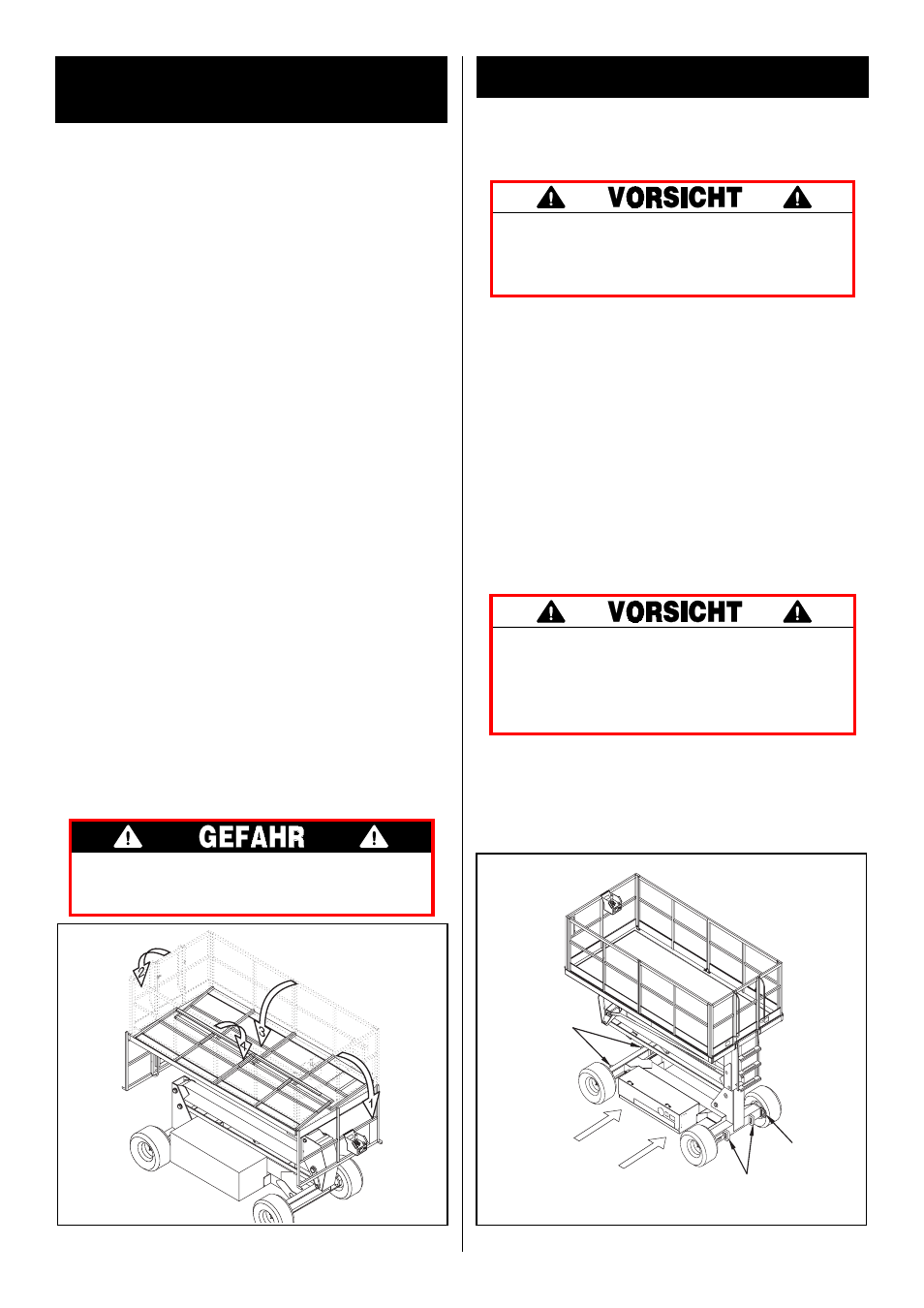

Bild 4: Herunterklappen des Schutzgeländers Bild 5: Transport der Gelenk-Hubbühne
Hintere
Hebezapfen
(üblicherweise
hier)
Vordere
Halteringe/
Hebezapfen
Anheben per
Gabelstapler
Hintere
Halteringe
