Página 13
5 T RANSPORTE
5. T
RANSPORTE
P
ESOS DE LA MÁQUINA
Antes de transportar o elevar los modelos MB20N/26 averigüe su peso. Es muy
importante darse cuenta de que el centro de gravedad de la máquina entibada se
encuentra aproximadamente a 80 cm del suelo y en el plano de la cadena de energía
situada en la parte trasera del mástil.
Versión MB20N EU = 2.550 kg.
Versión MB20N EEUU = 3.000 kg. (6615 lbs)
Versión MB26 EU = 2.650 kg.
Versión MB26 EEUU = 3.150 kg. (6945 lbs)
En casos de dificultades concretas de elevación o transporte, es posible retirar el
lastre monobloque de la máquina. Extraiga los 13 tornillos que sujetan la cubierta del
lastre al mástil. Extraiga los 4 pernos que conectan el lastre al mástil y utilice una
horquilla elevadora para extraer el bloque del lastre. El bloque del lastre pesa 850 kg.
en la versión UE y 1.300 kg en la versión EE.UU. (ANSI).
E
LEVACIÓN MEDIANTE HORQUILLA ELEVADORA

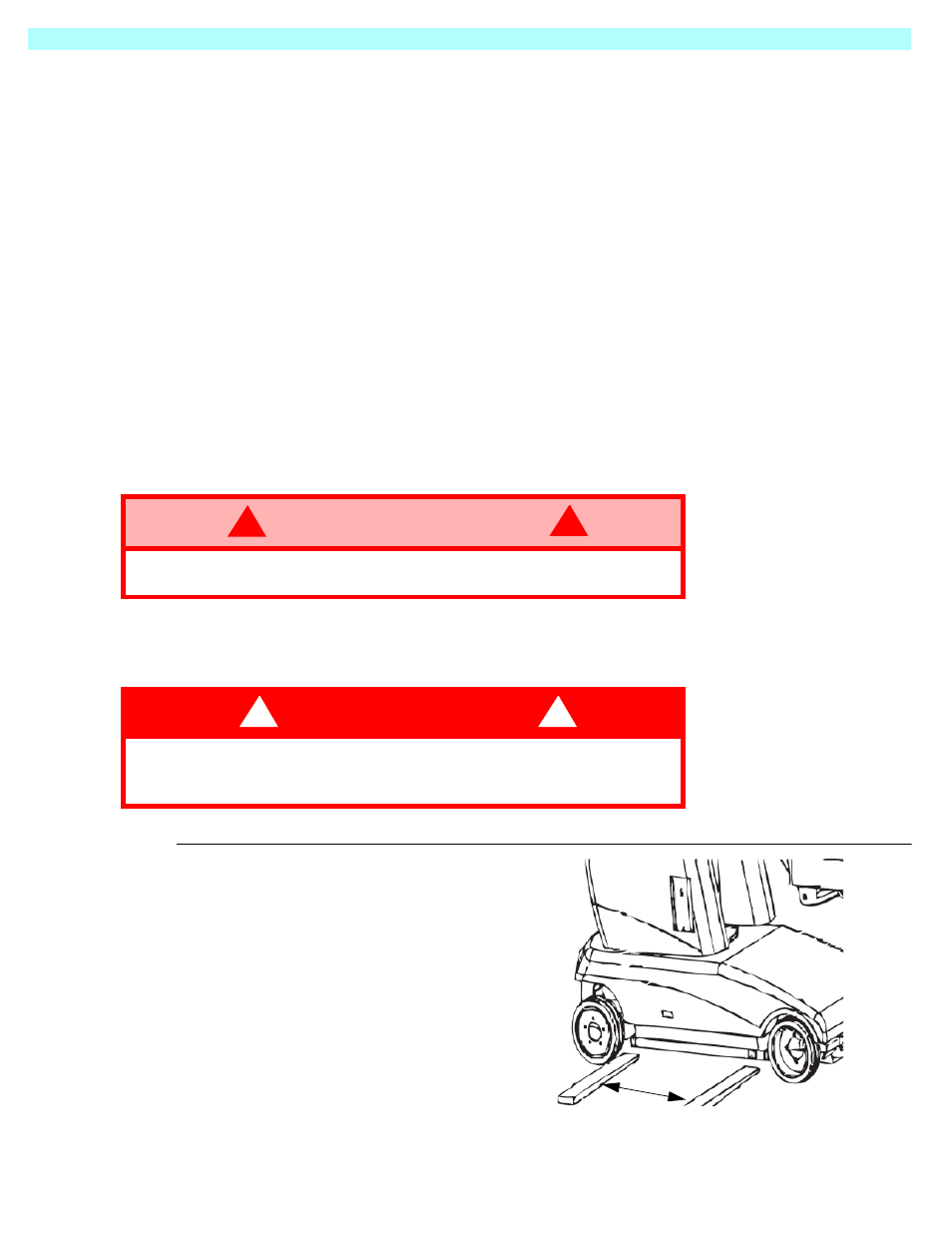

Figura 10: Elevación mediante horquilla elevadora
A D V E RT E N C I A ! !
Esta acción no debe realizarse sin previa autorización por escrito de
UpRight Powered Access.
P E L I G R O ! !
La horquilla elevadora es solamente para el transporte. Consulte el
peso de la máquina y asegúrese de que la capacidad de la horquilla
elevadora es la adecuada.
Parte
delantera
800 mm.
Ajuste las horquillas para
que el espacio mínimo
entre ellas sea de
800 mm., tal y como se
muestra anteriormente.
Acérquese a la máquina
desde cualquier lado,
pero coloque la horquilla
lo más cerca posible de
la rueda delantera, tal y
como se muestra.
