4 F UNZIONAMENTO DEI COMANDI DELLA PIATTAFORMA
4. F
UNZIONAMENTO DEI COMANDI DELLA PIATTAFORMA
Il terminale di comando principale (Superiore) è fissato in modo permanente alla parte
anteriore della piattaforma. Esso è caratterizzato da una leva di comando a cloche
multiuso che consente l'attivazione proporzionale di tutte le funzioni della macchina.
Ciò include, il sollevamento o l'abbassamento del montante, il sollevamento o
l'abbassamento del braccio della gru, la rotazione dell'unità montante e permette
inoltre di guidare e di sterzare la macchina.
L'interruttore del blocco di sicurezza o "pulsante di arresto automatico" è incorporato
all'interno della Leva di comando a cloche. Esso deve essere sempre attivato al fine di
attivare qualsiasi funzione. Questa funzione autorizza l'azionamento a una mano.
Il terminale di comando secondario (Inferiore) è fissato alla protezione del montante a
livello del braccio. Esso consiste di un pulsante di avvio e pulsanti di preselezione che
forniscono velocità preprogrammate per tutte le funzioni, fatta eccezione per quelle di
guida e sterzata. Questa stazione di comando è principalmente utilizzata per
operazioni di servizio ivi inclusa l'ispezione di preavviamento. Essa non deve mai
essere utilizzata per posizionare una piattaforma con personale a bordo o senza
personale a bordo.
NOTA: Essa può essere utilizzata in caso di emergenza per abbassare la piattaforma con
personale a bordo.
P
ANNELLO DI CONTROLLO SUPERIORE

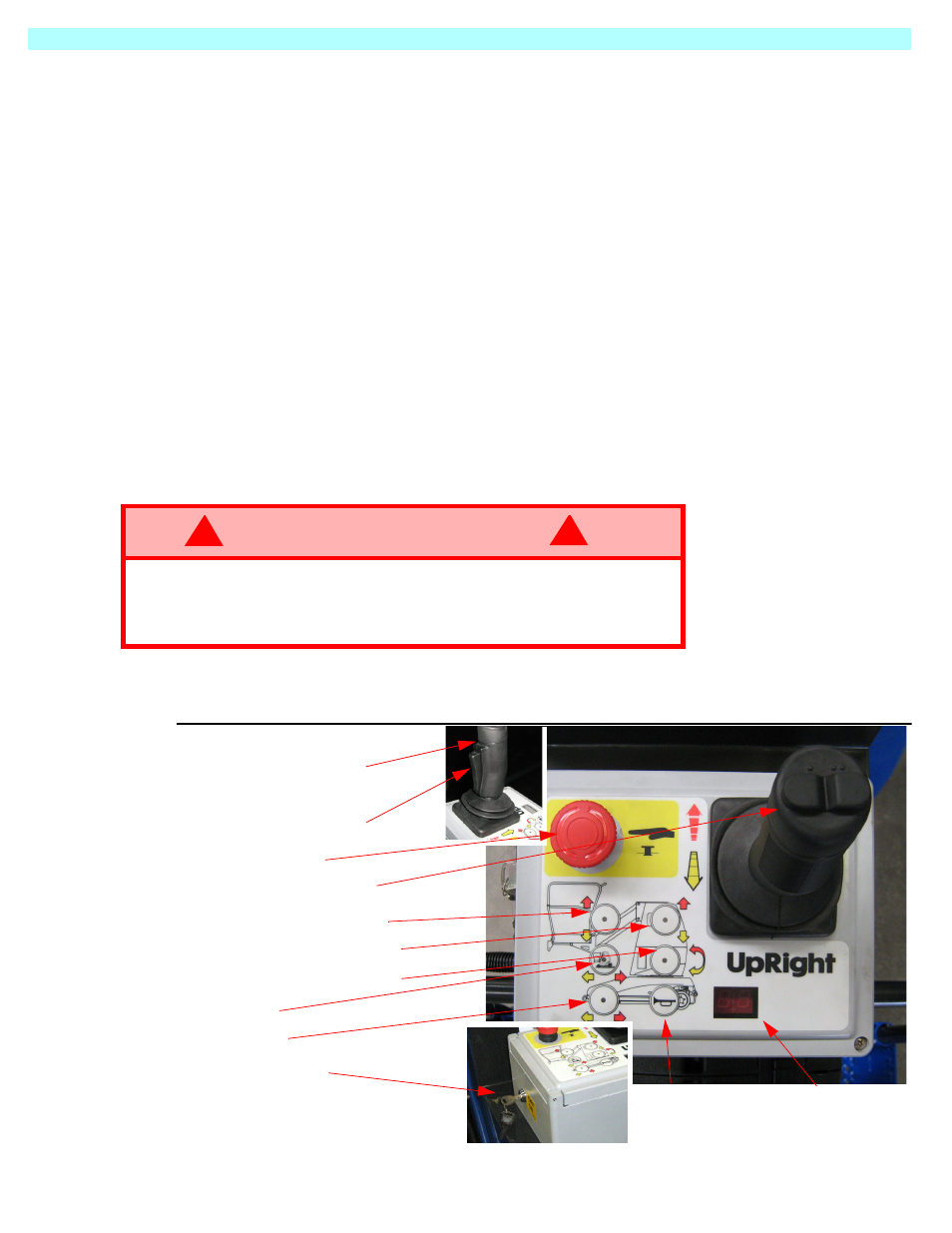

Figura 6: Pannello di controllo superiore
A V V E R T I M E N T O ! !
PER NESSUN MOTIVO mettere in funzione la macchina mediante
i comandi superiori fino a che la barra di accesso alla piattaforma
non si trova in posizione completamente abbassata e fino a che la
cintura di sicurezza non è fissata correttamente.
1.Leva di comando a cloche
(avanti/indietro)
2.Leva di arresto automatico
3.Arresto d'emergenza
4.Interruttore di sterzata (S/D)
5.Pulsante di selezione braccio
6.Pulsante di selezione montante
7.Pulsante di selezione rotazione
8.Marcia (Lenta)
9.Marcia (Veloce)
10.Interruttore a chiave
11. Avvisatore
acustico
12. Display
multifunzione
