Pagina 13
5 T RASPORTO
5. T
RASPORTO
P
ESO DELLA MACCHINA
Prima del trasporto o del sollevamento della macchina MB20N/26 verificare il suo
peso. È di fondamentale importanza comprendere che il centro di gravità della
macchina assettata si trova approssimativamente a 80 cm sopra il livello del terreno e
nel piano di riscontro della catena energetica che si trova sul retro del montante.
Versione MB20N CE = 2550 kg
Versione MB20N US = 3000 kg (6615 lbs)
Versione MB26 CE = 2650 kg
Versione MB26 US = 3150 kg (6945 lbs)
In caso di particolari difficoltà al momento del sollevamento o spedizione è possibile
rimuovere il blocco singolo di zavorra dalla macchina. Rimuovere le 13 viti che
collegano la protezione della zavorra al montante. Allentare i quattro bulloni che
collegano la zavorra al montante e utilizzare un carrello elevatore a forca per
rimuovere il blocco di zavorra. Il blocco di zavorra pesa 850 kg sulla versione CE e
1300 kg sulla versione US (ANSI).
S
OLLEVAMENTO MEDIANTE
C
ARRELLO ELEVATORE A
FORCA

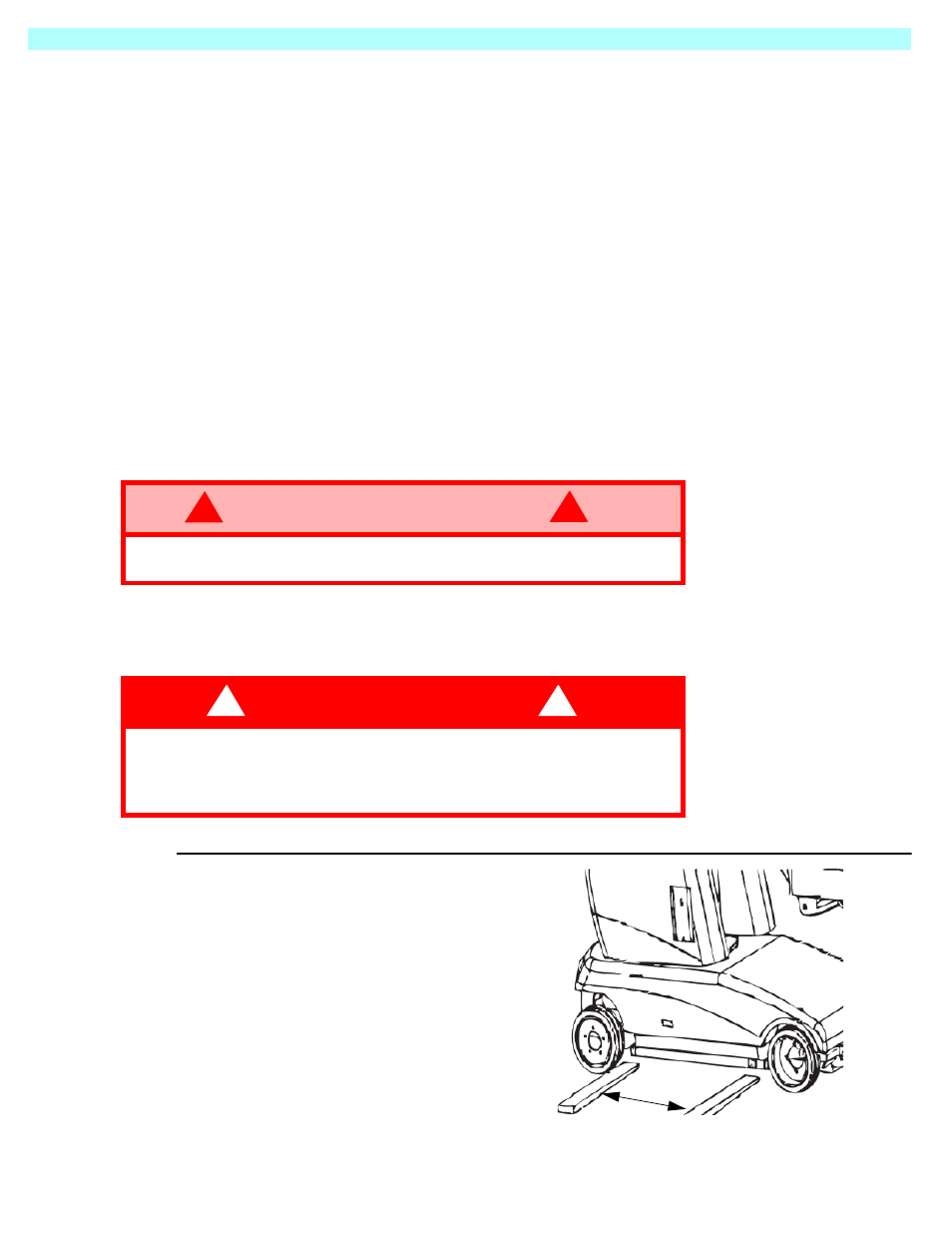

Figura 10: Sollevamento mediante Carrello elevatore a forca
A V V E R T I M E N T O ! !
Questa operazione non deve essere eseguita senza la previa
autorizzazione scritta di UpRight Powered Access.
P E R I C O L O ! !
Il sollevamento mediante carrello elevatore a forca si effettua
solamente in caso di trasporto. Fare riferimento al peso della
macchina e assicurarsi che il carrello elevatore a forca sia di
capacità adeguata.
Anteriore
800 mm
Regolare le forche in
modo tale che l'apertura
minima tra le stesse
corrisponda a 800 mm
come mostrato
precedentemente.
Avvicinarsi alla macchina
da entrambi i lati ma
posizionare la forca il più
vicino possibile alla ruota
anteriore come mostrato.
