Montaje
Su generador requiere de ciertos procedimientos de montaje y solo
estará listo para ser utilizado después de haberle suministrado
servicio con el combustible y aceite recomendados.
Si usted tiene problemas con el montaje de su generador, por favor
llame a la línea de ayuda para generadores al (800) 743-4115. Si
llamar para la ayuda, tiene por favor el modelo, la revisión y el
número de serie de etiqueta de datos disponible. Consulte la
ubicación en la sección Controles y características.
Desembalaje del generador
1. Coloque la caja de cartón en una superficie rígida y plana.
2. Abra completamente la caja de cartón cortando cada una de
sus esquinas de arriba abajo.
3. Saque todo el contenido de la caja de cartón, a excepción del
generador.
4. Mantenga el generador sobre el cartón para instalar el juego
de ruedas.
El generador se entrega con:
• Aceite del Motor
• Manual del Operario
• Corcel de Batería
• Juego de Ruedas
Instale el juego de ruedas
NOTA: Este Juego de Ruedas no ha sido diseñado para ser usado
en la carretera.
Necesitará las herramientas para instalar estos componentes:
• llave de cubo de 7/16" ó 13 mm
• llave fija de 7/16" ó 13 mm
• Alicates
• Gafas de seguridad

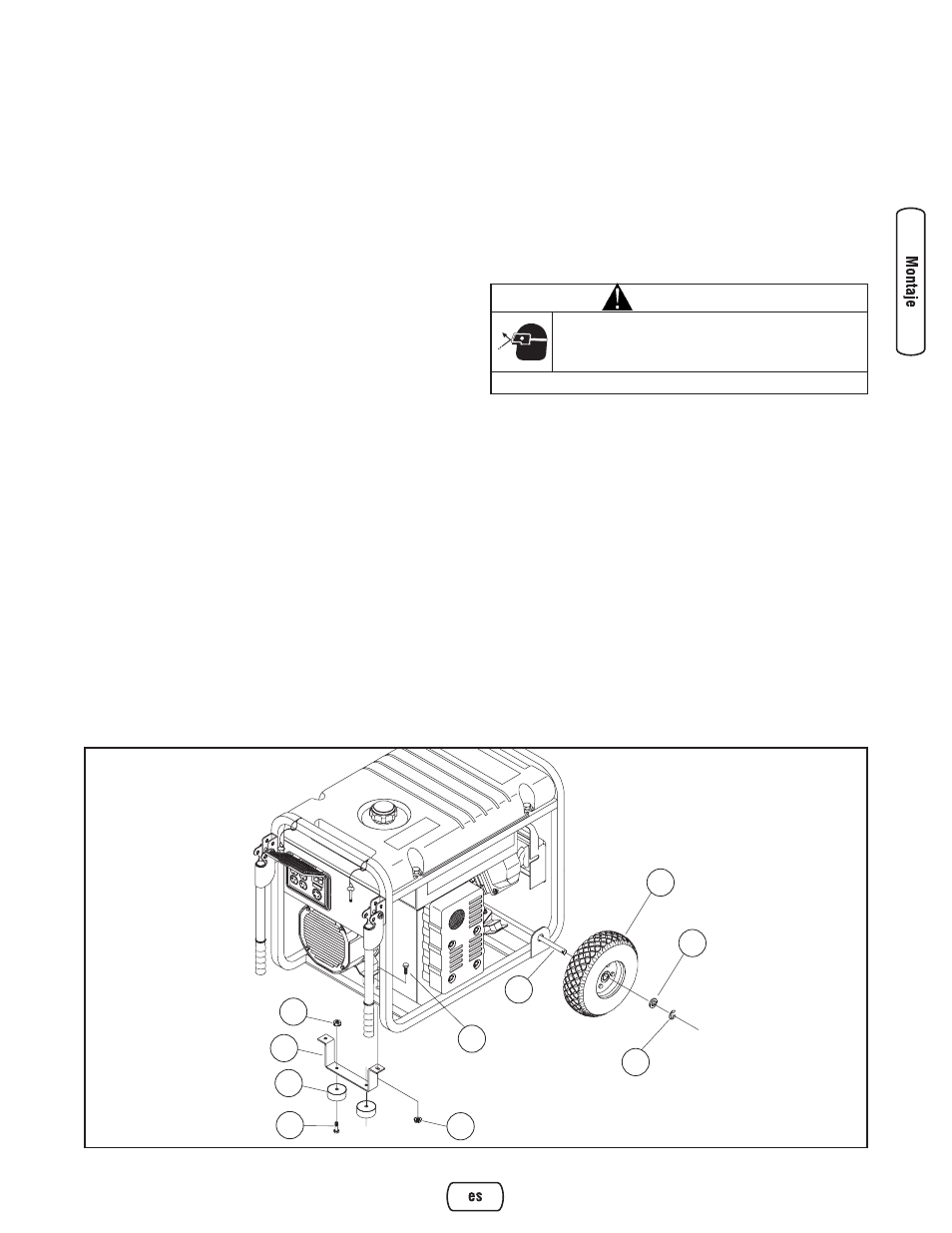

Instale el juego de ruedas conforme a las instrucciones
siguientes:
1. Dele la vuelta al generador de forma que el motor quede
arriba.
2. Introduzca el eje (A) a través de los dos soportes de montaje.
3. Monte una rueda (B) en el eje.
NOTA: Asegúrese de instalar ambas ruedas con la válvula de aire
hacia el lado de afuera.
4. Introduzca una arandela (C) por el eje y coloque una anilla en
“e” (D) en la ranura del eje.
5. Para ello, apriete con unos alicates desde la parte superior de
la anilla en “e” hacia la parte inferior del eje.
6. Repita los pasos del 3 al 5 para asegurar la segunda rueda.
7. Dele la vuelta al generador de forma que el lado del motor
quede abajo.
8. Fije los bloques amortiguadores de vibraciones (E) a la pata
de apoyo (F) con tornillos de cabeza 1/4-20 x 1" (G) y tuercas
1/4-20 (H).
9. Monte el otro lado de la pata de apoyo con tornillos de cabeza
M8 x 20 mm (J) y tuercas M8 (K).
10. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas y la pata de apoyo).
11. Verifique que todas las piezas estén apretadas y las llantas
estén infladas al valor marcó en la llanta o dentro de 15 y
40 psi.
7
Español
PRECAUCIÓN
Las anillas en “e” pueden provocar lesiones oculares.
Las anillas en “e” pueden salir disparadas durante el
montaje o el desmontaje.
• Utilice siempre protección ocular para montar o desmontar anillas en “e”.
A
B
C
D
J
H
F
E
K G
