6
COD. 193553058 - v.2 - UPD 060404
ALL ALL ALL ALL ALLGEMEINE HINWEISE GEMEINE HINWEISE GEMEINE HINWEISE GEMEINE HINWEISE GEMEINE HINWEISE
Vor Installation und Benutzung dieser Pumpe muß das vorliegende Handbuch aufmerksam durchgelesen werden, da
es wichtige Hinweise für Ihre Sicherheit enthält.
Dieses Handbuch muß immer bei der Pumpe und der Maschine, an der sie installiert wird, bleiben, auch wenn sie
verkauft bzw. veräußert wird.
Vor Installation und Inbetriebnahme der Pumpe muß sichergestellt werden, daß sie während des Transports nicht
beschädigt wurde, daß das Pumpengehäuse keine Risse oder Beulen aufweist, und daß kein Öl aus der Pumpe
austritt. Eventuell festgestellte Mängel sind dem Frachtführer zu melden. INSTALLIEREN SIE DIE PUMPE IN
DIESEM FALL NICHT, sondern erbeten Sie vom Hersteller weitere Anweisungen.
Der Hersteller haftet nicht für Personen-, Tier-, Sach- oder Maschinenschäden, die
durch Montage und Benutzung einer beschädigten Pumpe verursacht werden.
1 - TRANSPOR 1 - TRANSPOR 1 - TRANSPOR 1 - TRANSPOR 1 - TRANSPORTTTTT, L , L , L , L , LA A A A AGER GER GER GER GERUNG UND A UNG UND A UNG UND A UNG UND A UNG UND AUSP USP USP USP USPA A A A ACKEN DER PUMPE CKEN DER PUMPE CKEN DER PUMPE CKEN DER PUMPE CKEN DER PUMPE
Aufgrund des geringen Gewichts der Pumpe sind beim Transport keine besonderen Vorsichtsmaßnahmen notwendig.
Falls die Pumpe zunächst eingelagert, und erst längere Zeit nach ihrem Kauf benutzt werden soll, muß diese in
Räumlichkeiten aufbewahrt werden, die einen angemessenen Schutz gegen Witterungseinflüsse gewährleisten, und
deren Temperatur zwischen 10° und 50°C liegt.
Aufgrund der Struktur der Pumpe und deren Verpackung dürfen maximal 4 einzelne Kartons aufeinander gestellt
werden. Wenn die Pumpen auf Paletten geliefert werden, empfiehlt es sich, sie erst bei Montage aus der Original-
verpackung zu nehmen.
Die leere Verpackung muß gemäß den im betroffenen Land geltenden gesetzlichen Vorschriften entsorgt werden.
2 - BESCHREIB 2 - BESCHREIB 2 - BESCHREIB 2 - BESCHREIB 2 - BESCHREIBUNG UNG UNG UNG UNG
Bei dem gelieferten Gerät handelt es sich um eine Pumpe, mit dem aus Druckluftzufuhr eine hydraulische
Druckleistung (siehe Kap. 4 "Technische Merkmale") gewonnen werden kann.
Diese Pumpe kann zur direkten Versorgung von einfach oder doppelt wirkenden hydraulischen Vorrichtungen
eingesetzt werden.
Jede sonstige Verwendung der Pumpe ist als unsachgemäß zu betrachten und kann
gefährliche Unfälle verursachen. Der Hersteller lehnt jede Haftung für Schäden, die
durch den unvorschriftsmäßigen Gebrauch der Pumpe verursacht werden.
Der Hersteller steht jederzeit für Rückfragen zur Verfügung, um jeden Zweifel bezüglich Installation und korrekte
Benutzung der Pumpe zu klären.

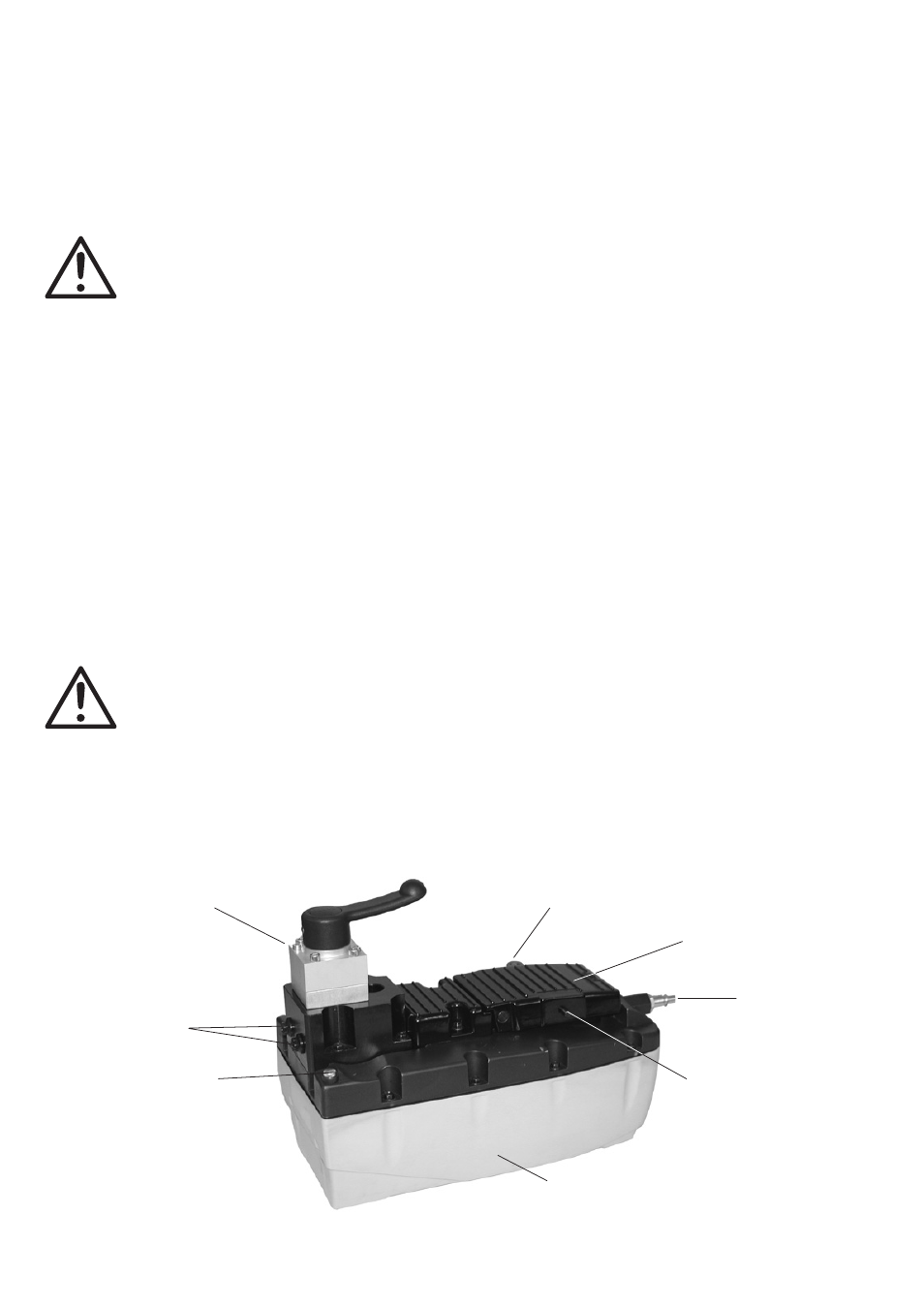

Auf Abb.12 sind die verschiedenen Teile der Pumpe dargestellt.
Abb. 12
Auf Abbildung 12 ist die Pumpe mit 2,5-l-Tank dargestellt
Einfüll- und Entlüftungsdeckel.
Anschluß für doppelt wirkende
Vorrichtungen für den Ablaß in den Tank
Pumppedal
Anschlüsse für die
Hydraulikschläuche
Entlüftungsschraube
Anschluß
Drucklufteinlaß
Pedalsperre
Gehäuse / Tank
Richtungsventil
