27
COD. 193553058 - v.2 - UPD 060404
AD AD AD AD ADVER VER VER VER VERTENCIAS GENERALES TENCIAS GENERALES TENCIAS GENERALES TENCIAS GENERALES TENCIAS GENERALES
Antes de la instalación y el uso de esta bomba lean atentamente todo lo detallado en el presente manual, ya que el
mismo contiene advertencias importantes para su seguridad.
Este manual deberá acompañar siempre a la bomba y a la máquina en la que se halle instalada, incluso en caso de
venta o cesión de la misma.
Antes de instalar y hacer operativa la bomba, comprueben que la misma no haya sufrido daños durante el transporte, que
el cuerpo no presente grietas o abolladuras y que no existan pérdidas de aceite de la bomba. En caso contrario,notifiquen
al transportista lo advertido, NO INSTALEN LA BOMBA y contacten al fabricante para recibir información al respecto.
El fabricante no responderá de los daños a personas, animales, cosas o
maquinarias provocados por el montaje y el uso de una bomba estropeada.
1 – TRANSPOR 1 – TRANSPOR 1 – TRANSPOR 1 – TRANSPOR 1 – TRANSPORTE, ALMA TE, ALMA TE, ALMA TE, ALMA TE, ALMACEN CEN CEN CEN CENAMIENT AMIENT AMIENT AMIENT AMIENTO Y DESEMB O Y DESEMB O Y DESEMB O Y DESEMB O Y DESEMBAL AL AL AL ALAJE AJE AJE AJE AJE
El peso de la bomba es reducido, por lo que no deberán adoptarse medidas especiales de transporte.
El almacenamiento de la bomba, en caso de que ésta sea puesta en el almacén y utilizada bastante tiempo después
de la compra, deberá efectuarse en locales protegidos adecuadamente contra los agentes atmosféricos y en los que
la temperatura esté comprendida entre 10° y 50° Centígrados.
La estructura de la bomba y de su embalaje consiente un apilamiento máximo de cuatro cajas individuales. En caso
de que las bombas se entreguen ya embaladas sobre palets, se recomienda quitarlas del embalaje original sólo en el
momento de su montaje.
Eliminar el embalaje vacío siguiendo lo prescrito por la ley del país en el que ese lleve a cabo dicha operación.
2 - DESCRIPCIÓN 2 - DESCRIPCIÓN 2 - DESCRIPCIÓN 2 - DESCRIPCIÓN 2 - DESCRIPCIÓN
El aparato suministrado es una bomba que permite conseguir un caudal hidráulico bajo presión (véase cap. 4
“Características técnicas”) de una alimentación neumática.
Esta bomba puede alimentar directamente dispositivos hidráulicos de simple o de doble efecto.
Cualquier otro uso de la bomba deberá considerarse inadecuado, pudiendo origi-
nar serios accidentes. El fabricante declina toda responsabilidad por los daños
ocasionados como consecuencia de un uso incorrecto de la bomba.
El fabricante estará a su disposición para aclarar cualquier duda respecto a la instalación o al uso correcto de la bomba.

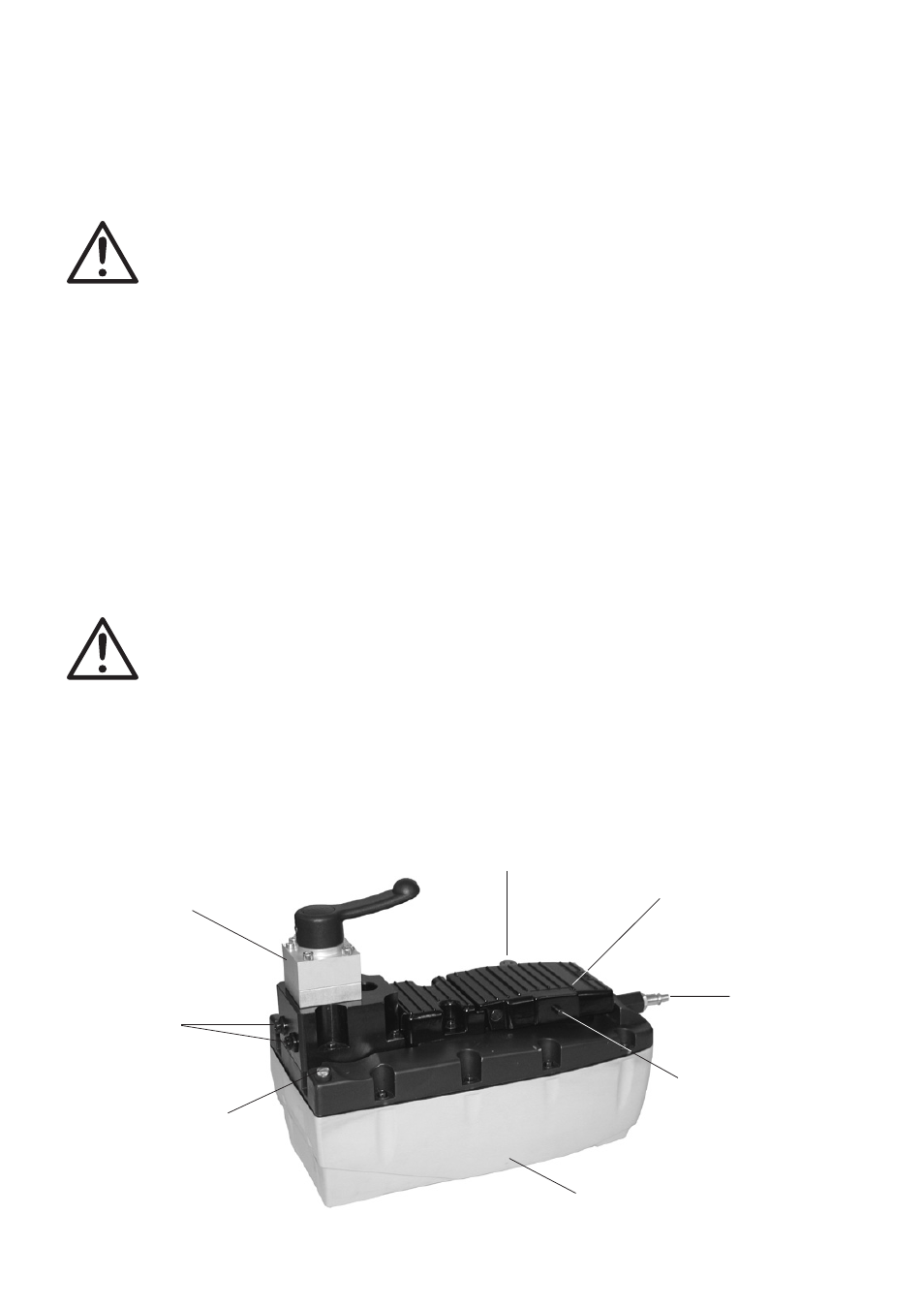

La Fig. 12 ilustra los distintos componentes de la bomba.
Fig.12
Tornillo de purga
Cuerpo / depósito
Racor entrada aire
comprimido
Pulsador de bloqueo del pedal
Uniones para
tubos hidráulicos
Pedal de accionamiento
Tapón de llenado y de purga.
Racor de doble efecto para
descarga en depósito
Válvula direccional
La Fig. 12a representa la bomba con depósito de 2,5 litros.
