Français 6
régulateur de pression de gaz, installer celui-ci une fois le
boîtier brut fixé de manière permanente. Une fois le
régulateur installé solidement sur le tuyau collecteur,
l'écrou de conversion sera facile à atteindre.
ATTENTION :
Ne pas tenter de régler le régulateur de
pression, sauf pour la conversion au gaz
propane.
Raccordez la conduite d'alimentation de gaz au régulateur
de pression de l'appareil à l'aide d'un raccord de conduite
de gaz flexible de 1/2 po placé entre le robinet d'arrêt
manuel et le régulateur de pression. Toujours utiliser un
tuyau flexible neuf.
Vérifier les connexions des tuyaux d'alimentation pour
détecter d'éventuelles fuites à l'aide d'une solution
savonneuse. Ne pas utiliser de flamme.
1. Ouvrir le gaz.
2. Appliquer un liquide de détection des fuites non
corrosif sur tous les joints et raccords de la connexion
de gaz entre le robinet d'arrêt et l'appareil. Inclure les
joints et raccords de gaz de l'appareil si les connexions
ont été perturbées pendant l'installation. Des bulles
autour des raccords et connexions indiquent la
présence d'une fuite.
3. S'il y a une fuite, fermer le robinet d'arrêt de gaz du
tuyau d'alimentation et serrer les connexions.
4. Vérifier de nouveau les fuites en ouvrant le robinet
d'arrêt de gaz du tuyau d'alimentation. Une fois la
vérification terminée (il n'y a plus de bulles), le test est
terminé.
5. Essuyer tout résidu provenant du liquide de détection.
Remarques importantes concernant les connexions de
gaz :
• L'appareil et son robinet d'arrêt de gaz individuel
doivent être débranchés de la tuyauterie d'alimentation
en gaz lorsque vous effectuez des tests de pression de
cette tuyauterie à une pression d'épreuve dépassant 1/
2 psig (3,5 kPa).
• L'appareil doit être isolé de la tuyauterie d'alimentation
en gaz en fermant le robinet d'arrêt manuel individuel
lorsque vous effectuez des essais de pression sur la
tuyauterie d'alimentation en gaz si la pression
d'épreuve est égale ou inférieure à 1/2 psi (3,5 kPa)
Raccordement de l'alimentation électrique
Avant de brancher le cordon d'alimentation de 5 pi (1,5 m)
sur la prise murale, s'assurer que le robinet d'arrêt de gaz
et toutes les commandes de brûleur sont en position OFF
(arrêt)
Pose des capuchons de brûleur
AVERTISSEMENT :
Pour éviter les poussées de flamme, ne pas
utiliser la table de cuisson sans avoir
correctement installé les capuchons et les
grilles de brûleur.
AVERTISSEMENT :
Pour éviter les brûlures, ne pas toucher les
grilles ni les capuchons de brûleur chauds.
Éteindre la table de cuisson et laisser les
brûleurs refroidir.
Les capuchons de brûleur doivent être bien placés pour
que la table de cuisson puisse fonctionner correctement.
S'ils sont mal placés, le ou les problèmes suivants peuvent
survenir :
• Les flammes sont trop hautes.
• Les flammes se détachent des brûleurs.

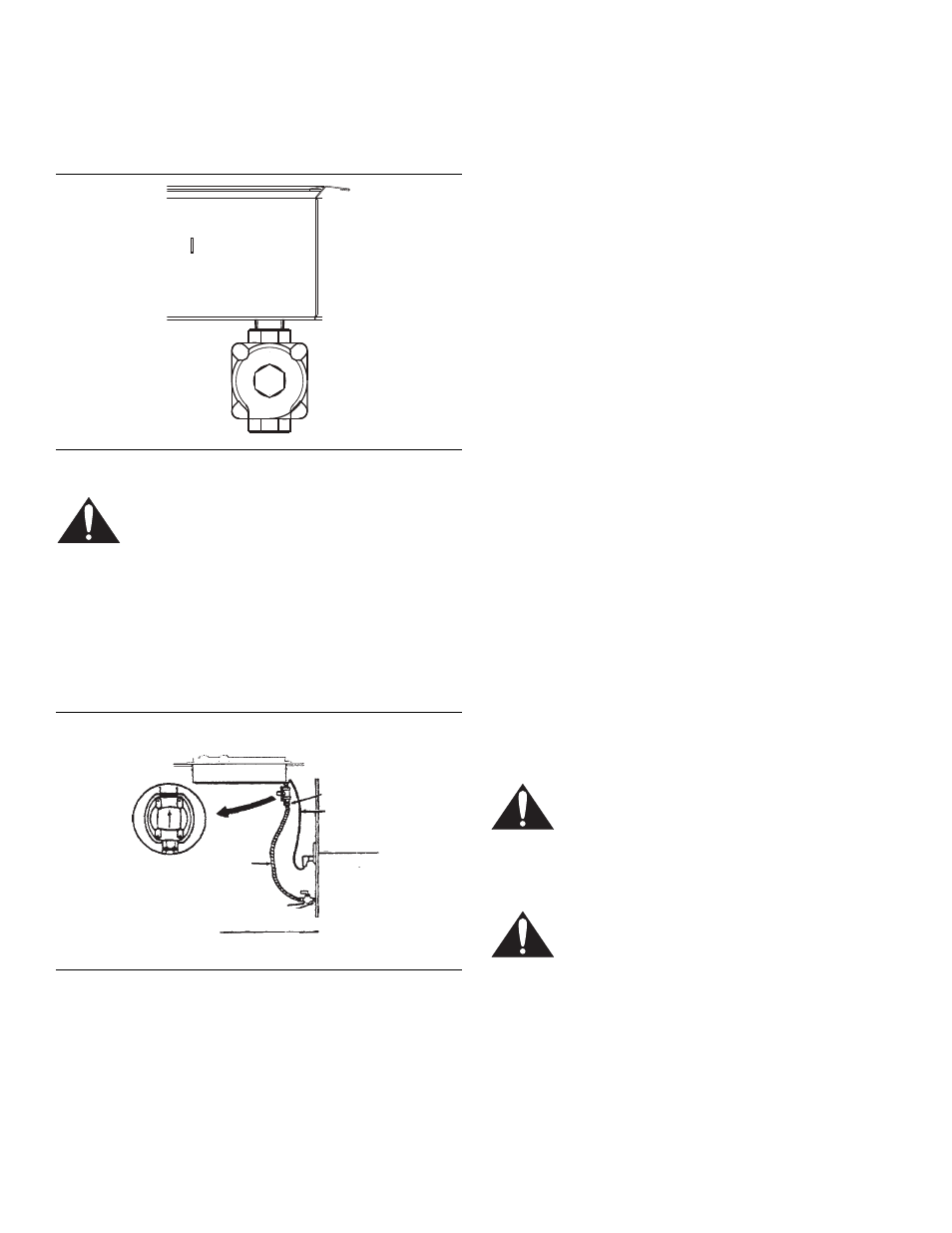

Figure 7: Régulateur de pression
Figure 8: Emplacement du gaz et de l'électricité
Filets de tuyau
femelle 1/2 po
Cordon d’alimenta
120 volts
C de la prise
murale
L
Tuyau de
gaz flexible
Boîte brute
Régulateur
de pression
montrant le
sens du
débit de gaz
Robinet d'arrêt de gaz
Plancher d'armoire
Tubulure de raccordement de gaz
