Français 4
• La profondeur maximale de l'armoire installée au-
dessus de la table de cuisson est de 13 po (33 cm). REMARQUE :
Toutes les mesures fournies doivent être scrupuleusement
respectées. Si des armoires non standard sont utilisées,
s'assurer qu'elles sont installées avec les dimensions
minimales données aux figures 1 et 2.
Exigences concernant le plan de travai
Planifier l'installation de l'appareil afin que le cordon
d'alimentation, le robinet d'arrêt de gaz et le régulateur de
pression du gaz soient accessibles depuis le devant de
l'armoire.
Exigences en matière de montage
Utiliser les pattes de fixation fournies. Voir “Installation de
la table de cuisson” page 5 pour obtenir d'autres détails.
Recommandations sur la ventilation
Il est vivement recommandé d'installer une hotte aspirante
au-dessus de cet appareil. La hotte aspirante doit être
installée conformément aux instructions qui
l'accompagnent.
Procédure d'installation
AVERTISSEMENT :
Afin d'éviter tout risque de choc électrique,
avant d'installer la table de cuisson, couper le
courant au niveau du panneau d'entrée
d'électricité pour empêcher que le courant ne soit rétabli
accidentellement.

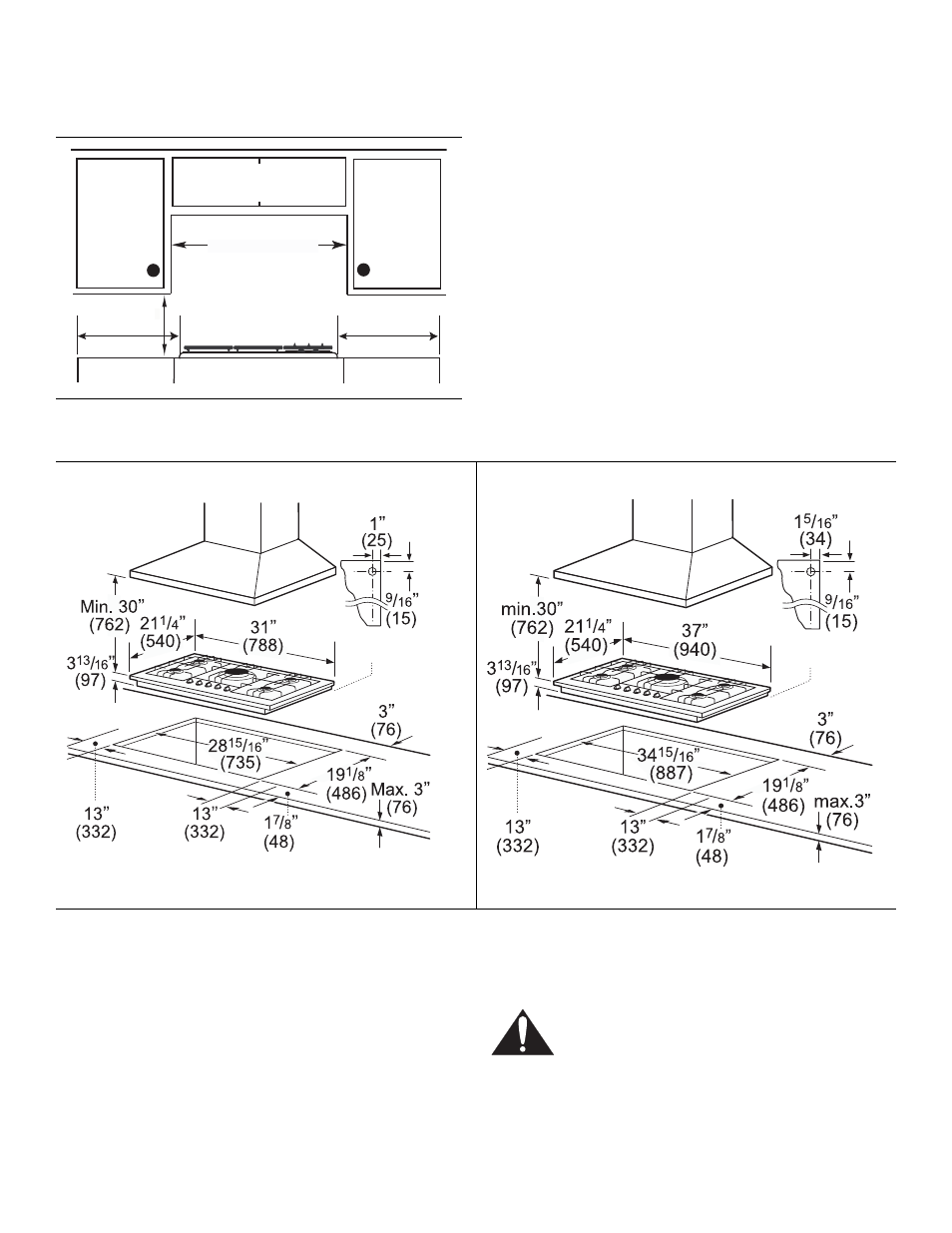

Figure 1: Dimensions installées (depuis les rebords de
la table de cuisson )
Profondeur depuis le mur arrière
Armoire 13 po (33 cm) max.
Prof. hotte - 24 po (61 cm) max.
Au-dessus du comptoir - 30 po (76 cm) min.
à la surface combustible
NGM 30 - 30 po (76 cm) min.
NGM 36 - 36 po (91 cm) min.
Centré au-dessus de
la table de cuisson
Mur arrière - 2 po (5 cm) Côté droit
13 po (33 cm) min.
18 po (46 cm) min.
Côté gauche
13 po (33 cm) min.
Figure 2: Dimensions de découpe
connexion de
gaz
la mesure en pouce/mm
Modèles 30 po (76 cm) : Modèles 36 po (91 cm) :
connexion de
gaz
la mesure en pouce/mm
