INSTALACIÓN DEL SOPORTE PARA
EL MONTAJE DEL TUBO
1. Ensamble el soporte para el montaje del
tubo, ajustando el ancho exterior tal como
se muestra. Fig. 10.
2. Centre cuidadosamente el soporte para
el montaje del tubo directamente sobre
la ubicación de la campana de la cocina.
3. Asegure el soporte al techo utilizando (2)
tornillos de montaje de 4.8 x 38 mm y
escarpias (Fig. 11). Asegúrese de que el
soporte está apretado contra el muro
contiguo y centrado sobre la campana.

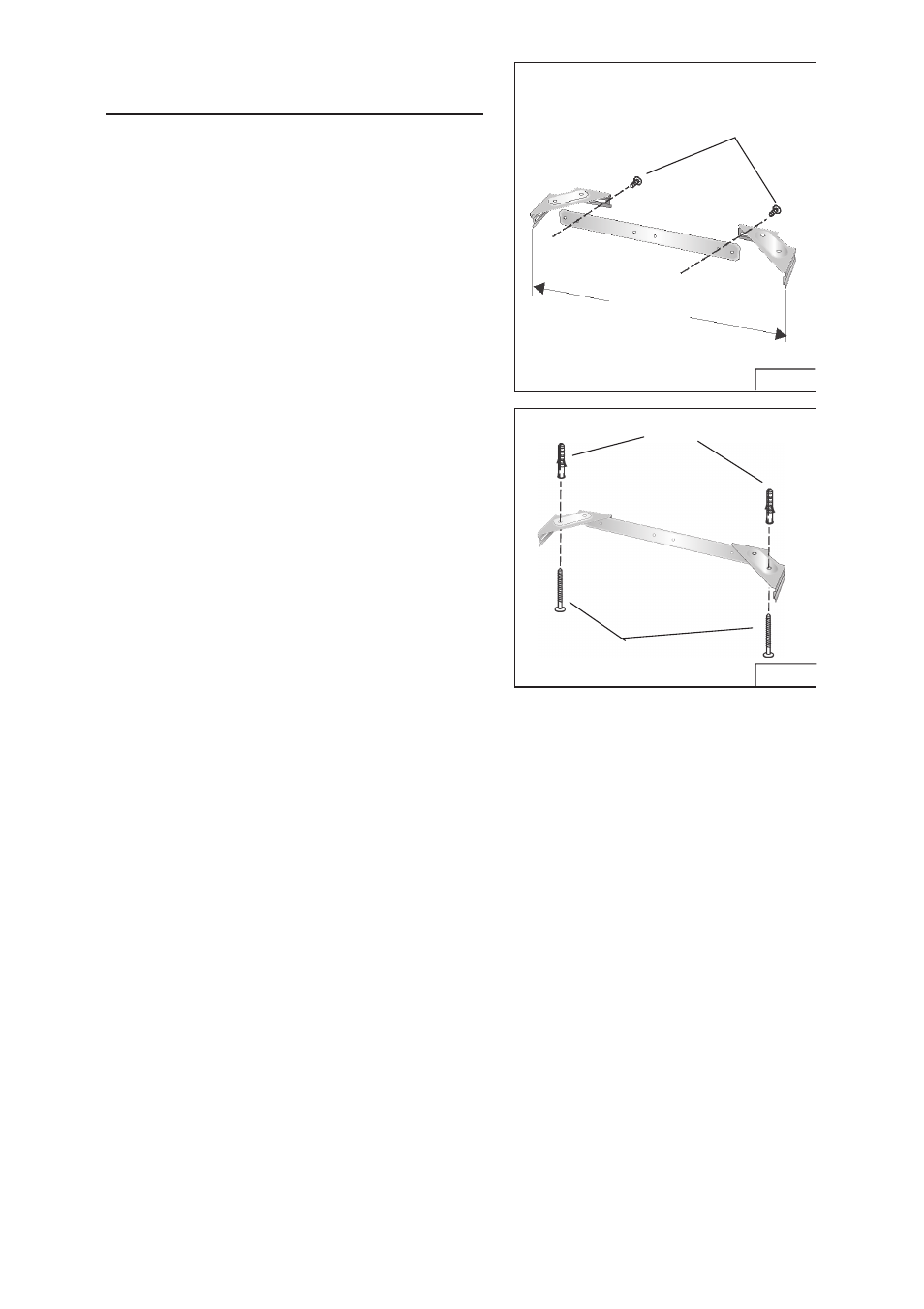

SOPORTE PARA
EL MONTAJE
DEL TUBO
TORNILLOS DE
MONTAJE DE
CABEZA PLANA
DE 3.9 x 6 mm
FIG.10
9-13/16”
(24.9 cm)
ESCARPIAS
TORNILLOS DE MONTAJE
4.8x38mm FIG.11
