66 BRIGGSandSTRATTON.COM
Kenmerken en bedieningen
Vergelijk de afbeelding
1
met uw motor om Uzelf vertrouwd te maken met de plaats
van de diverse kenmerken en bedieningen.
A. Motoridentificatie
Model Type Code
B. Bougie
C. Brandstoftank en --dop
D. Luchtfilter
E. Startkoordgreep (optie)
F.
Peilstok
G. Olie aftapplug
H. Uitlaat
Uitlaatafscherming (optie)
Vonkenvanger (optie)
I. Draai de sleutel naar “START”. Zonodig herhalen met de toerentalbediening in de
stand “FAST” (volgas). Gebruik de motor in de stand “FAST” (volgas).
J. Toerentalbediening (optie)
K. Brandstofkraan (optie)
L. Brandstoffilter (optie)
M. Vingerbeschermer
N. Oliefilter (optie)
O. Elektrische starter (optie)
P.
Stopschakelaar (optie)
Werking
Oliecapaciteit (zie het Specificaties hoofdstuk)
Olie Aanbevelingen
Wij raden voor de beste prestaties het gebruik aan van Briggs & Stratton
garantiegecertificeerde olie. Andere hoge kwaliteit olie is aanvaardbaar wanneer deze
geclassificeerd is “for service SF, SG, SH, SJ” of hoger. Gebruik geen speciale
toevoegingen.

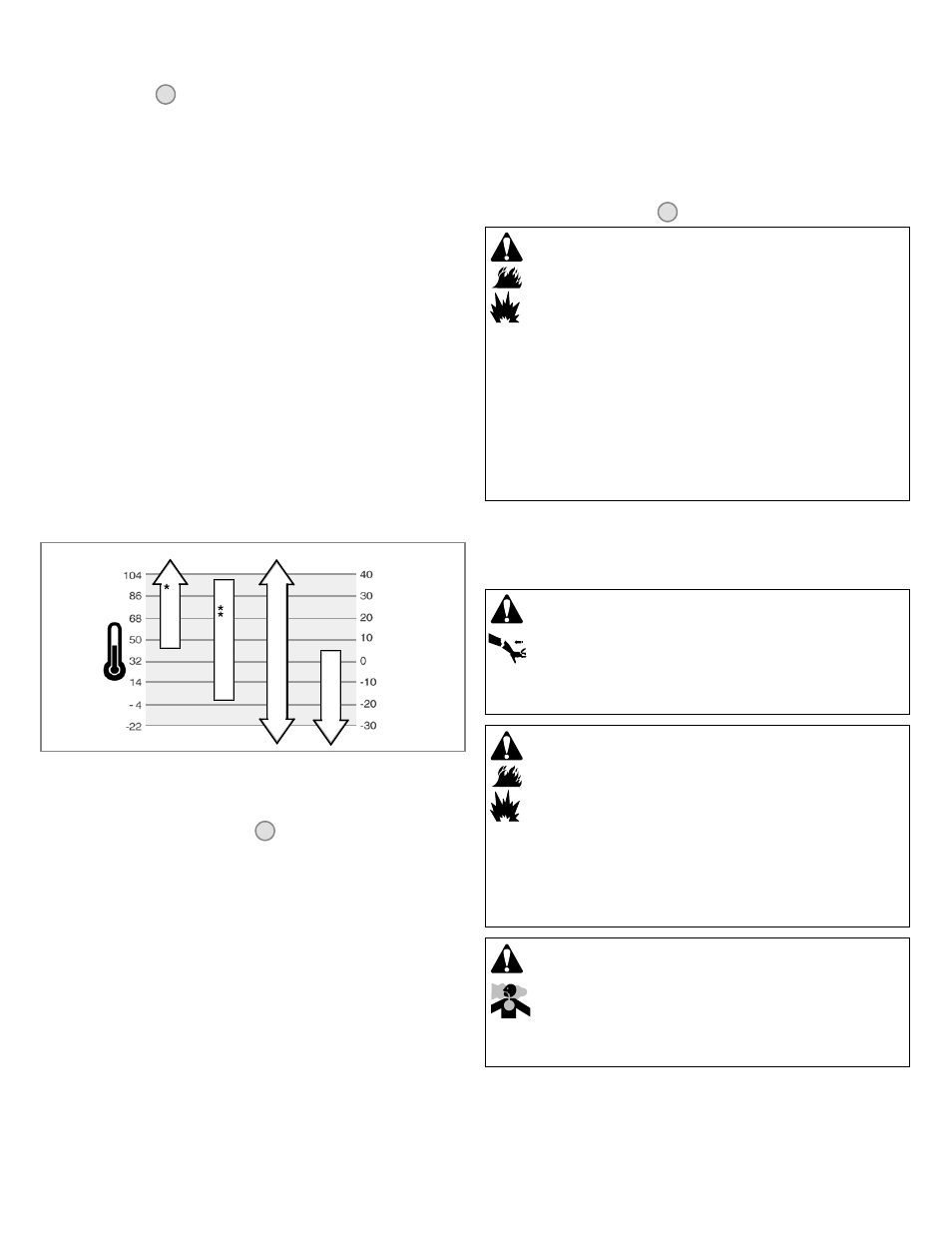

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart
om de beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.
SAE
30
10W
-30
Syn
th
etisch
5W
-3
0
5W
-30
° F ° C
* Wordt SAE 30 olie gebruikt bij temperaturen onder 4°C, dan leidt dat tot slecht
starten.
** Het gebruik van 10W-30 bij temperaturen boven 27°C zal resulteren in hoger
olieverbruik. Controleer het oliepeil vaker.
Olie controleren/bijvullen - Afb. 2
Voordat de olie bijgevuld of gecontroleerd wordt
•
Plaats de motor waterpas.
• Reinig rond de olievulopening.
1. Verwijder de peilstok (G) en veeg deze af met een schone doek (Afb. 2).
2. Installeer de peilstok en draai deze vast.
3. Verwijder de peilstok en controleer het oliepeil. Het moet tot de bovenkant van de
“full” markering (J) op de peilstok zitten.
4. Als het peil laag is, vul dan langzaam olie bij (H). Niet overvullen. Wacht na het
vullen van de olie één minuut en controleer het oliepeil dan opnieuw.
5. Breng de peilstok weer aan en draai hem vast.
Brandstof Aanbevelingen
Brandstof moet aan deze voorwaarden voldoen:
•
Schone, verse, loodvrije benzine.
• Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op
grote hoogten.
• Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl
ether), is acceptabel.
OPGEPAST: Gebruik geen niet-goedgekeurde benzine zoals E85. Meng geen olie door
de benzine of modificeer de motor niet voor gebruik op alternatieve brandstoffen. Dit zal
motorcomponenten beschadigen en de motorgarantie ongeldig doen maken.
Meng om het brandstofsysteem tegen het vormen van gom te beschermen een
brandstofstabilisator door de brandstof. Zie Opslag. Alle brandstof is niet hetzelfde.
Wanneer start of prestatieproblemen optreden, verander dan van brandstofleverancier of
-merk. Deze motor is gecertificeerd om te werken op benzine. Het
emissiebeheersingsysteem van deze motor is EM (Engine Modifications).
Grote Hoogten
Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine
acceptabel. Om te blijven voldoen aan emissievoorschriften, is een afstelling voor grote
hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties,
hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriseerde Briggs
& Stratton dealer voor informatie over afstelling voor grote hoogten.
Gebruik van de motor onder 750 meter met een set voor gebruik op grote hoogten wordt
niet aanbevolen.
Brandstof bijvullen - Afb. 3
WAARSCHUWING
Brandstof en zijn dampen zijn uiterst brandbaar en explosief.
Brand of explosie kunnen ernstige brandwonden of de dood
veroorzaken.
Bij het toevoegen van brandstof
•
Zet de motor uit en laat deze ten minste 2 minuten afkoelen voordat de
tankdop verwijderd wordt.
• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank niet te vol gieten. Om de benzine de ruimte te geven om te
kunnen uitzetten, de tank niet tot boven de bodem van de tanknek vullen.
• Houd alle brandstof weg van vonken, open vlammen, waakvlammen, hitte en
andere ontstekingsbronnen.
• Controleer brandstofslangen, tank, dop en fittingen regelmatig op barsten of
lekken. Zonodig vervangen.
• Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor
gestart wordt.
1. Reinig het gebied rond de tankdop. Verwijder de tankdop (A, Afb. 3).
2. Vul de brandstoftank (B) met brandstof. Vul niet tot boven de bodem van de
brandstoftanknek om uitzetting van de brandstof te compenseren (C).
3. Installeer de tankdop weer.
De Motor Starten
Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm
sneller naar de motor toetrekken dan U kunt loslaten.
Gebroken botten, kneuzingen of verstuikingen kunnen het resultaat
zijn.
WAARSCHUWING
• Trek bij het starten van de motor het startkoord langzaam uit tot er weerstand
gevoeld wordt en trek dan snel om terugslag te voorkomen.
WAARSCHUWING
Brandstof en zijn dampen zijn uiterst brandbaar en explosief.
Brand of explosie kunnen ernstige brandwonden of de dood
veroorzaken.
Bij het starten van de motor
•
Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is
uitgerust) op hun plaats zitten en stevig vast zitten.
• Torn de motor niet indien de bougie verwijderd is.
• Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in
de stand OPEN/”RUN”(=aan), beweeg de toerentalbediening (indien hiermee
uitgerust) naar de “fast” (=volgas) positie en torn tot de motor start.
Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de
dood veroorzaken.
WAARSCHUWING
• Start en gebruik de motor buiten.
• De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open
deuren of ramen.
OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er
voordat u de motor start voor dat olie wordt bijgevuld volgens de instructies in deze
handleiding. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigen
en dit zal niet door garantie gedekt zijn.
Het startsysteem bepalen
Voordat u de motor start moet u eerst het type startsysteem op uw motor bepalen. Uw
motor heeft een van de volgende typen.
