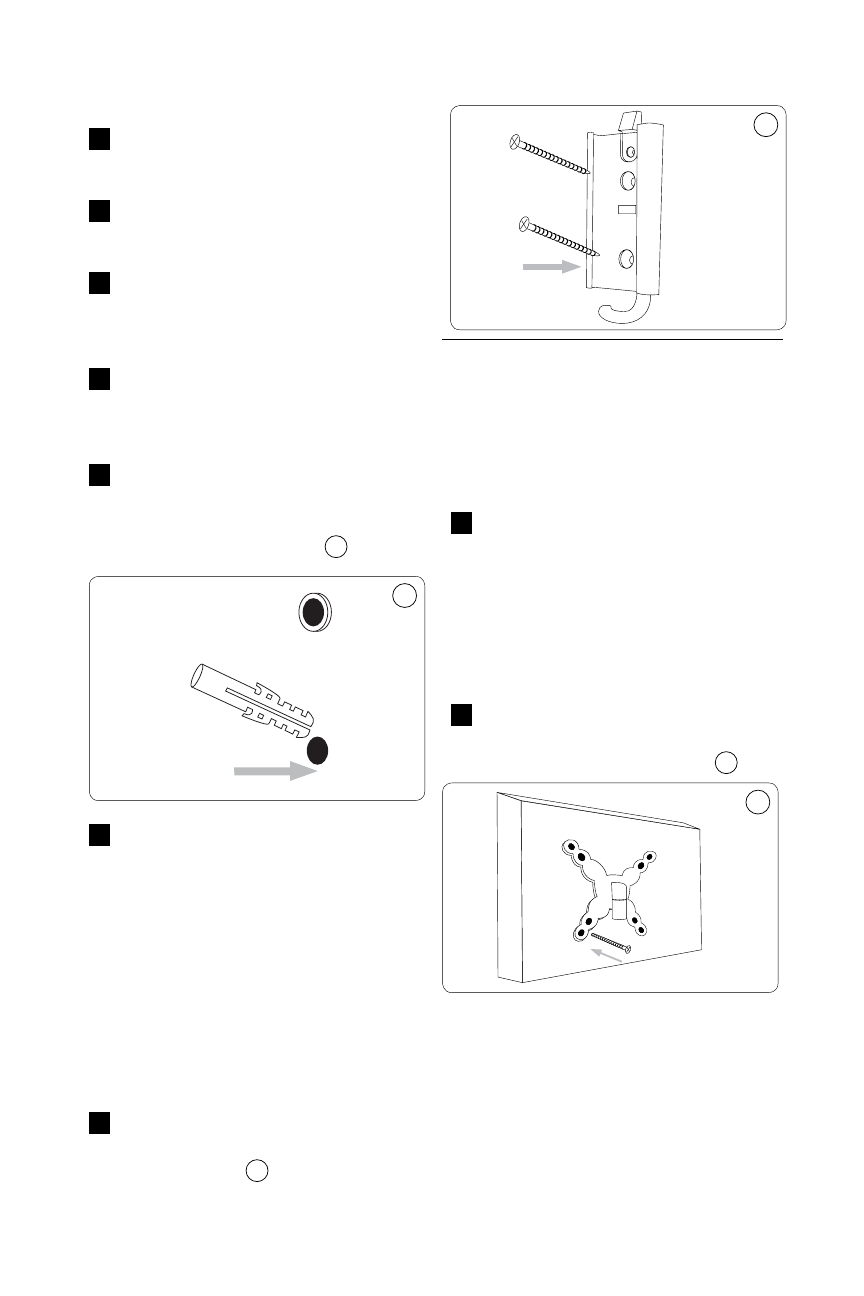

2 Apoye la plantilla y realice 2 marcas
sobre la pared, en el lugar donde
colocará el soporte.
3 Con la ayuda de alguien, apoye el soporte
sobre la pared y nivélelo con la guía del
nivel de burbuja.
4 Mientras la otra persona sostiene el
soporte en su lugar, realice cuatro
marcas sobre la pared, en el lugar donde
colocará el soporte.
5 Deje el soporte a un lado y haga un
orificio de 8 mm (5/16”) en cada uno de
los lugares que marcó. Quite el exceso
de polvo de los agujeros.
6 Con la ayuda de alguien, apoye el soporte
sobre la pared y nivélelo con la guía del
nivel de burbuja. De ser necesario, utilice
un martillo para empujarlos. 2
2
7 Vuelva a apoyar el soporte sobre la pared
y sujételo con los tornillos para madera
suministrados (A). No ajuste demasiado
los tornillos ni suelte el soporte antes de
terminar de colocarlos todos.
D Nota
Si la pared de hormigón está
cubierta con yeso o cartón
yeso, el tarugo debe traspasar
completamente esa capa y quedar
al ras de la superficie.
8 Una vez que haya colocado los dos
tornillos para madera, ajústelos. No los
ajuste demasiado. 3
3
3.3 Colocación de los brazos en la pantalla
B Advertencia
Para evitar daños, no coloque la
pantalla boca abajo y desenchúfela
durante esta etapa de la instalación.
1 Antes de colocar el brazo en el montaje,
examine la parte posterior de la pantalla
para determinar qué herramientas debe
utilizar. Si la parte posterior de la pantalla
es plana, utilice los pernos M4x12 (C).
Si es curva o con bajo relieve, utilice los
pernos más grandes M4x30 (D) y los
espaciadores de 3/4” (E).
2 Una vez elegidos los pernos adecuados,
utilícelos para colocar el brazo del soporte
en la parte posterior de su LCD. 4
4
E Sugerencia
No ajuste demasiado los pernos.
D Nota
Por razones de seguridad, debe
utilizar los 4 pernos para colocar el
televisor en el soporte.
