3 Instalación del soporte
En este capítulo se describen los pasos
básicos para realizar la instalación.
B Advertencia
Antes de instalar el soporte, lea
con atención las precauciones de la
“Sección 1: Importante”.
3.1 Montaje de la placa de pared (para
paredes de cartón yeso)
B Advertencia
Por razones de seguridad, este
soporte de pared para pantallas
LCD debe sujetarse a una viga de
madera capaz de sostener el peso
del soporte y de la pantalla.
1 Consulte el diagrama de la plantilla de
montaje incluida en el kit y utilícelo
como guía para colocar el soporte de
forma correcta.
2 Utilice el detector de vigas para ubicar
y marcar el lugar donde colocará el
soporte (la marca debe estar en el
centro de la viga). Puede utilizar su
propio detector de vigas o el que se
incluye en el kit.
Nota: controle que realmente haya una
viga con la ayuda de un clavo y un martillo
A) Coloque el clavo sobre la marca que
realizó y golpee con el martillo. Si el clavo
opone resistencia y no traspasa la pared,
es porque efectivamente hay una viga
B) Si traspasa la pared sin oponer
resistencia, significa que en ese lugar
no hay una viga y, por lo tanto, deberá
volver a realizar la búsqueda.
3 Utilice la plantilla incluida en el kit,
coloque el diagrama sobre la pared y
realice dos marcas (arriba y abajo) en
el lugar donde colocará el soporte.
Recuerde utilizar el centro de la viga.
4 Con la ayuda de alguien, apoye el
soporte sobre la pared y nivélelo con la
guía del nivel de burbuja.
5 Mientras la otra persona sostiene el
soporte en su lugar, realice dos marcas
sobre la pared (arriba y abajo), en
el lugar donde colocará el soporte.
Recuerde utilizar el centro de la viga.
(estas marcas deben estar alineadas con
las que realizó en el paso 3).
6 Deje el soporte a un lado y realice un
orificio de 6 mm (1/4”) en cada lugar
marcado.

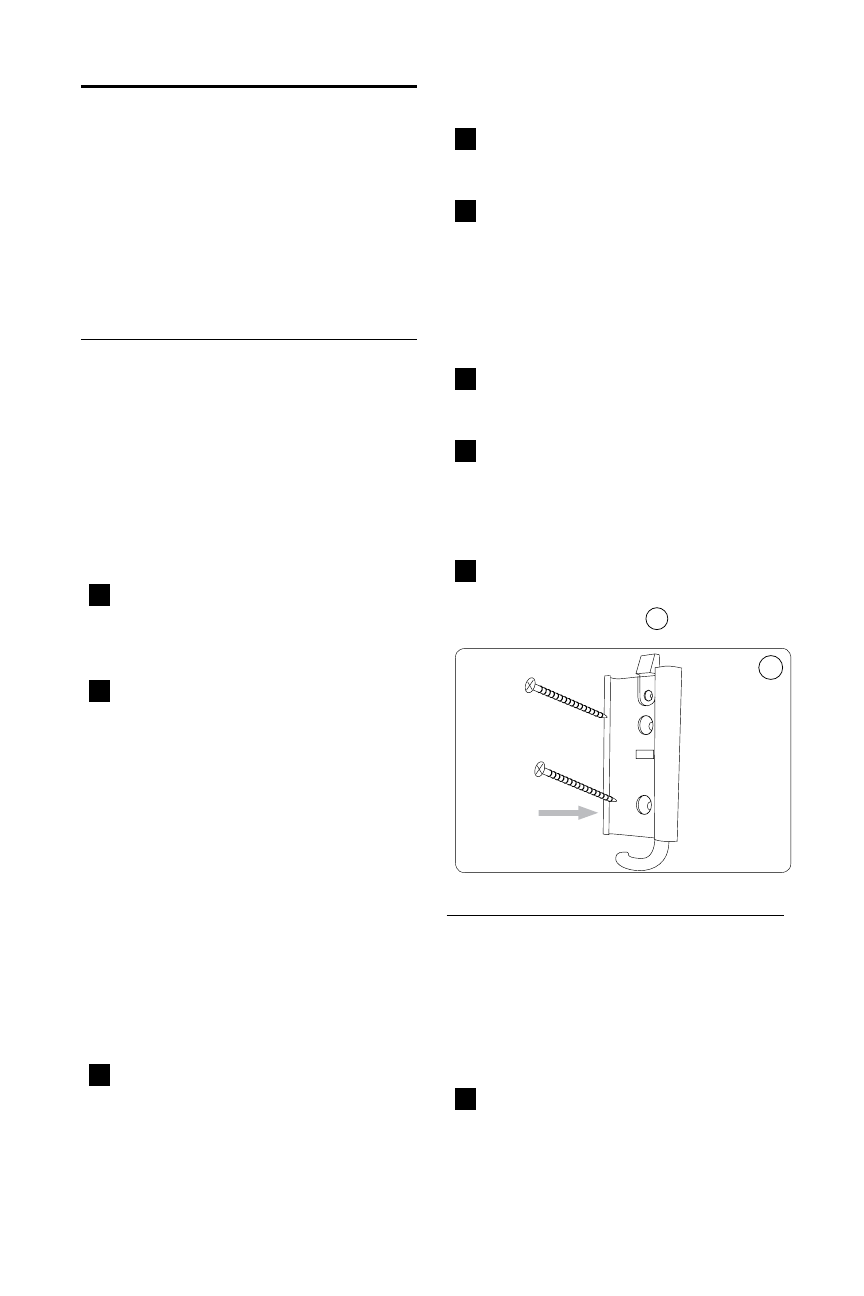

7 Vuelva a apoyar el soporte sobre la pared
y sujételo con los tornillos para madera
suministrados (A). No ajuste demasiado
los tornillos ni suelte el soporte antes de
terminar de colocarlos todos.
8 Una vez que haya colocado los dos
tornillos para madera, ajústelos (nota: no
los ajuste demasiado). 1
1
3. Montaje de la placa de pared
(para paredes de hormigón o ladrillo)
B Advertencia
Por razones de seguridad, la pared de
hormigón debe ser capaz de sostener
el peso del soporte y de la pantalla.
1 Consulte el diagrama de la plantilla de
montaje incluida en el kit y utilícelo
como guía para colocar el soporte de
forma correcta.
