13

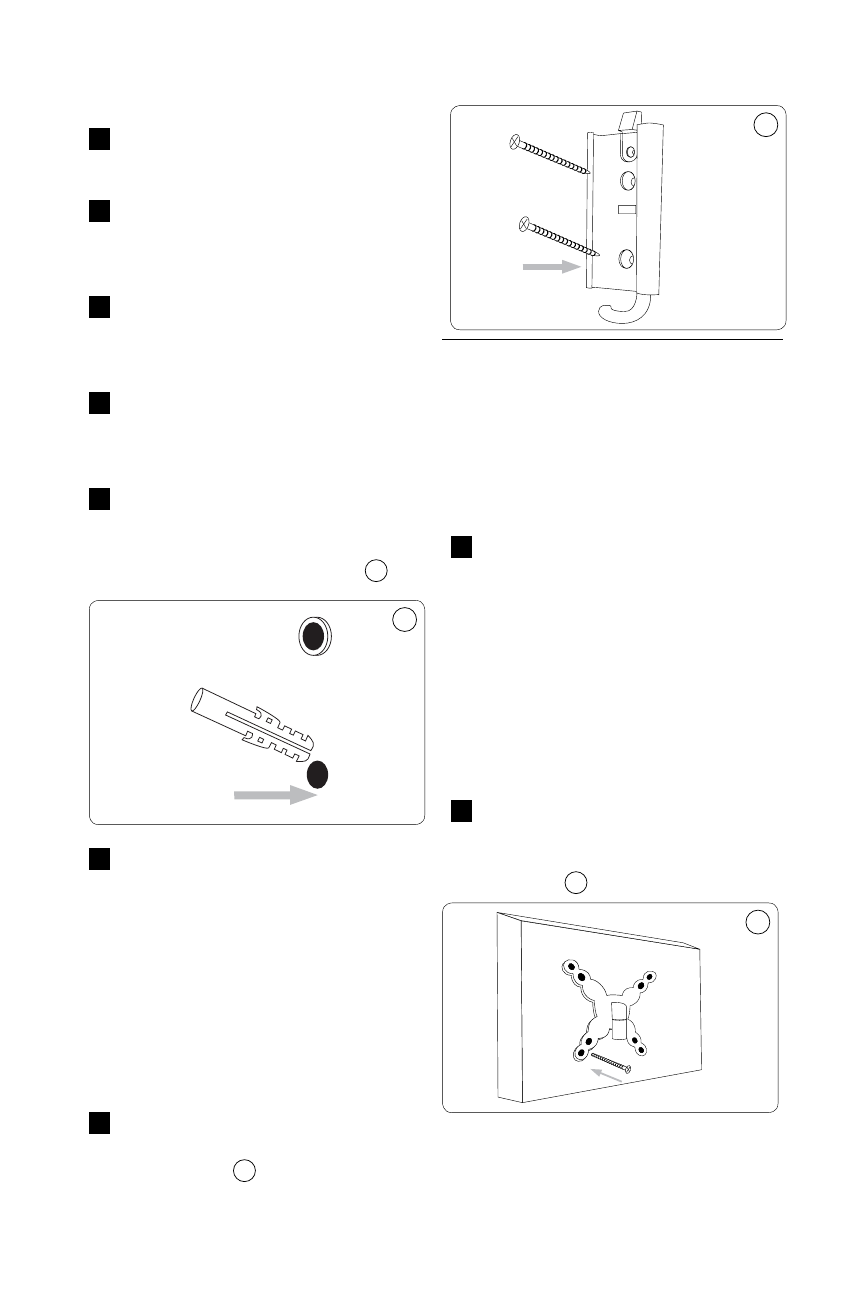

2 Placez le gabarit fourni sur le mur et
marquez l’emplacement des 2 trous où
sera fixée la plaque murale.
3 Avec l’aide d’une autre personne, placez
la plaque sur le mur et utilisez le niveau
fourni pour vous assurer qu’elle est
parfaitement horizontale.
4 Pendant que l’autre personne tient la
plaque en place, assurez-vous que les
marques sont bien centrées dans les
trous de la plaque.
5 Mettez la plaque de côté et percez un
trou de guidage de 8 mm (5/16 de po)
sur chaque marque. Enlevez l’excès de
poussière dans les trous.
6 Enfoncez une cheville pour mur de
béton (B) dans chaque trou, pour qu’elle
soit bien encastrée sans dépasser du mur,
en utilisant un marteau au besoin. 2
2
7 Placez la plaque sur le mur et fixez-la
avec les 2 vis à bois fournies (A).
Ne relâchez pas la plaque tant que les
vis ne sont pas en place.
D Remarque
Si le mur de maçonnerie est
recouvert de plâtre ou de gypse,
les chevilles doivent traverser
complètement la surface externe,
sans dépasser le mur de maçonnerie.
8 Une fois toutes les vis à bois placées,
vissez-les chacune solidement. Ne les
serrez pas trop. 3
3
3.3 Fixation des bras sur l’écran ACL
B
Avertissement
Avant de commencer, assurez-vous
que l’écran ACL est débranché et
ne posez jamais l’écran ACL face au
sol, car la surface de visionnement
risquerait d’être endommagée.
1 Avant de fixer le bras du support sur
votre écran ACL, vous devez d’abord
déterminer la quincaillerie dont
vous aurez besoin pour procéder à
l’installation. Pour ce faire, examinez
l’arrière de votre écran ACL. Si l’arrière
de l’écran est plat, utilisez des boulons
M4 de 12 mm (C). Si l’arrière de votre
écran est en retrait, utilisez des boulons
plus longs M4 de 30 mm (D) et des
rondelles d’espacement de 3/4 po (E).
2 Lorsque vous aurez déterminé quels sont
les boulons requis, utilisez-les pour fixer
le bras du support à l’arrière de votre
écran ACL. 4
4
E Conseil
Assurez-vous de ne pas trop serrer
les boulons.
