3 Installation du support mural
Cette section explique les étapes de base de
l’installation.
B Avertissement
Avant d’installer le support mural,
lisez attentivement la section 1,
Consignes de sécurité importantes.
3.1 Installation de la plaque murale sur
un mur de gypse
B Avertissement
Pour assurer une installation
sécuritaire, le support mural doit être
fixé à un montant en bois. Le montant
doit pouvoir supporter le poids
combiné du support et du téléviseur.
1 Reportez-vous au gabarit de montage
fourni pour savoir comment fixer le
support au mur correctement.
2 À l’aide d’un détecteur de montant,
repérez et marquez l’emplacement du
montant ou vous voulez fixer le support
mural, en vous assurant que la marque est
bien au centre du montant. Vous pouvez
utiliser votre détecteur de montant ou
celui livré avec le support mural.
Remarque : après avoir marqué le
centre du montant, vérifiez la solidité de
l’emplacement en procédant comme suit :
A) Avec un marteau, enfoncez un clou
partiellement sur la marque. Si le clou
s’enfonce avec résistance et qu’il est
bien solide, la marque est vis-à-vis un
montant.
B) Si le clou s’enfonce sans résistance,
recommencez la procédure de
localisation du montant.
3 Placez le gabarit fourni sur le mur et
marquez l’emplacement des 2 trous
(haut et bas) où sera fixée la plaque
murale. Assurez-vous que les marques
sont bien au centre du montant.
4 Avec l’aide d’une autre personne, placez
la plaque sur le mur et utilisez le niveau
fourni pour vous assurer qu’elle est
parfaitement horizontale.
5 Pendant que l’autre personne tient la
plaque en place, Assurez-vous que les
marques sont bien au centre du montant.
(Ces marques doivent s’aligner avec
celles qui ont été faites à l’étape 3 en
utilisant le gabarit.)
6 Mettez la plaque de côté et percez un
trou de guidage de 6 mm (1/4 de po) sur
chaque marque.

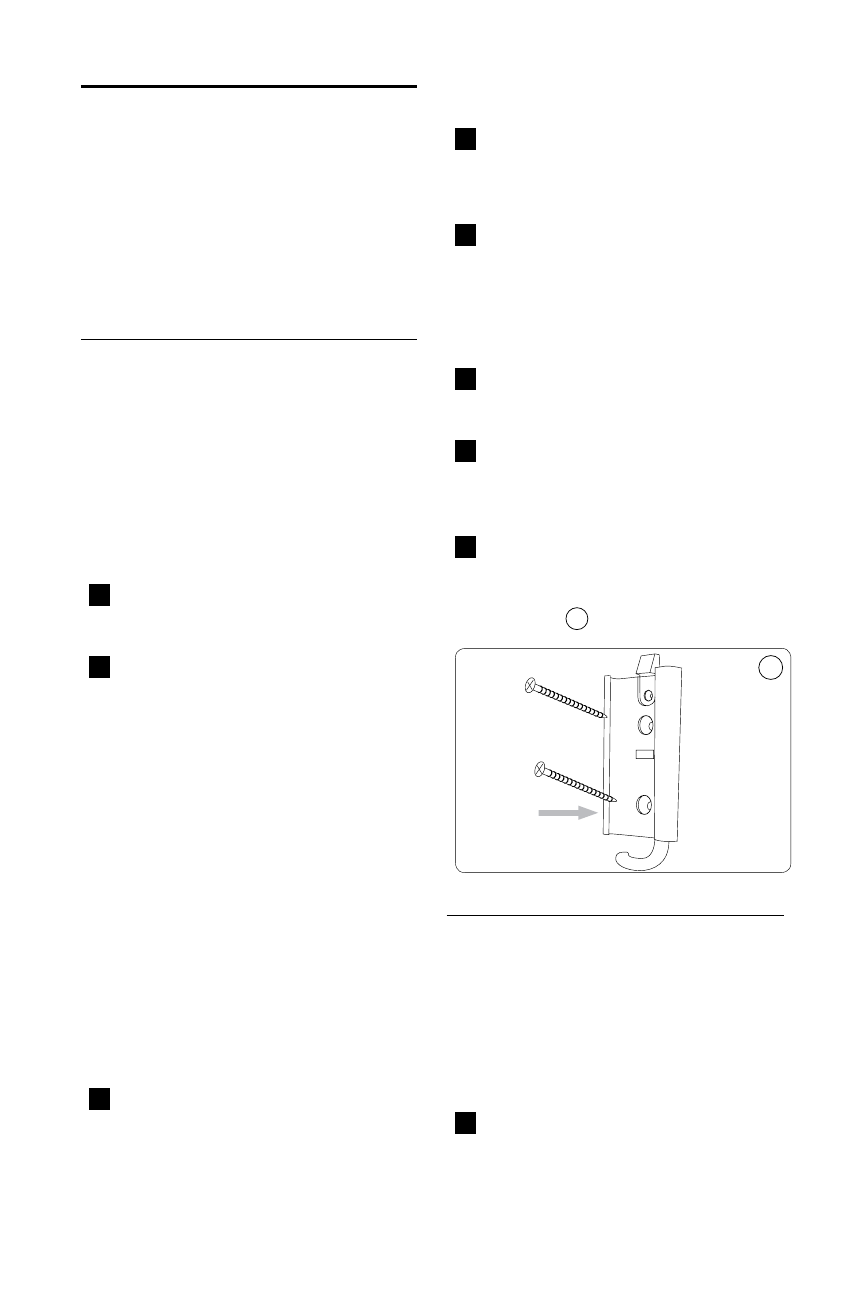

7 Placez la plaque sur le mur et fixez-la
avec les 2 vis à bois fournies (A).
Ne relâchez pas la plaque tant que les
vis ne sont pas en place.
8 Une fois toutes les vis à bois placées,
vissez-les chacune solidement.
(Remarque : assurez-vous de ne pas trop
les serrer.) 1
1
3. Installation de la plaque murale
sur un mur de maçonnerie
B Avertissement
Pour assurer une installation
sécuritaire, le mur de maçonnerie
doit pouvoir supporter le poids
combiné du support et du téléviseur.
1 Reportez-vous au gabarit de montage
fourni pour savoir comment fixer le
support au mur correctement.
