R 9350 Arctic
5
Q
Z
W1
E
D
F
L
X1
H2
U
V1
H
H1
K
C
P
A2
A
A1
N
S
G
B

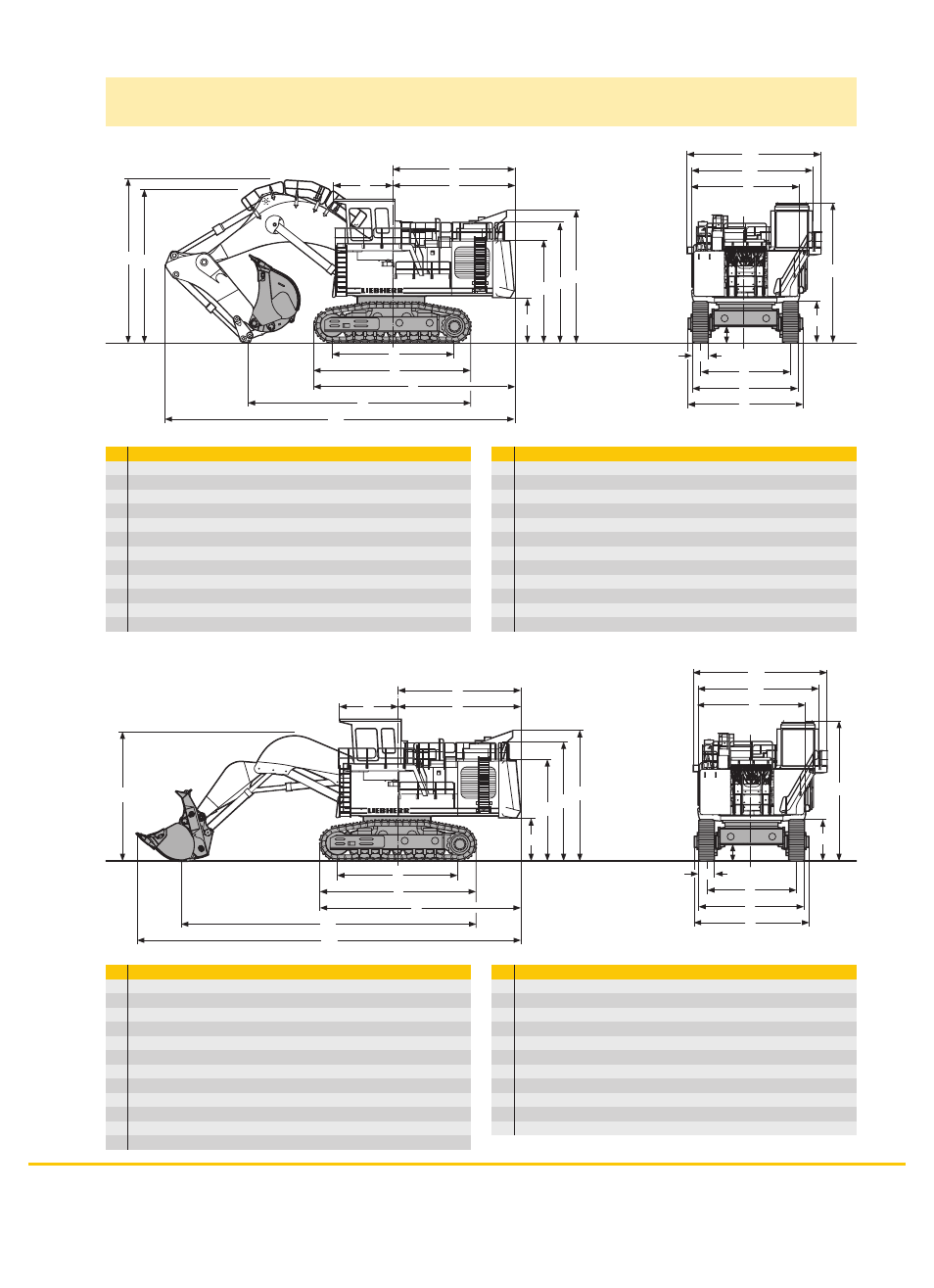

Dimensions
L
K
Q
X
V
H
H1
H2
C
P
W1 W
U
Z
A2
E
D
F
A
A1
N
S
G
B
mm/ft in
A
5800/19’
”
A1
6720/22’ 1”
A2
7400/24’ 3”
C
7800/25’ 7”
D
6395/20’12”
E
6395/20’12”
F
3100/10’ 2”
H
5480/17’12”
H1
6500/21’ 4”
H2
7075/23’ 3”
K
2280/ 7’ 6”
L
6400/21’
”
mm/ft in
P
2360/ 7’ 9”
Q
982/ 3’ 3”
S
5000/16’ 5”
U
8334/27’ 4”
Z
10470/34’ 4”
N
850/ 2’ 9”
B
5850/19’ 2”
G
6340/20’10”
V
11800/38’ 9”
W
8100/26’ 7”
W1
8700/28’ 7”
X
18450/60’ 6”
mm/ft in
A
5800/19’
”
A1
6720/22’ 1”
A2
7400/24’ 3”
C
7800/25’ 7”
D
6395/20’12”
E
6395/20’12”
F
3100/10’ 2”
H
5480/17’12”
H1
6500/21’ 4”
H2
7075/23’ 3”
K
2280/ 7’ 6”
L
6400/21’
”
mm/ft in
P
2360/ 7’ 9”
Q
982/ 3’ 3”
S
5000/16’ 5”
U
8334/27’ 4”
Z
10470/34’ 4”
N
850/ 2’ 9”
B
5850/19’ 2”
G
6340/20’10”
V1
15900/52’20”
W1
7100/23’ 4”
X1
20700/67’11”
